Замена подшипника задней полуоси нива

Замена Подшипника Полуоси Нива 21213

Все о подшипнике полуоси Нивы ChevroletАвтомобиль из класса джипов имеет полный привод всех 4 колес. Таковой механизм обуславливает наличие заднего моста, который предназначен для передачи вращающего момента от коробки передач к ведущим задним колесам. Вращение колес обеспечивается благодаря наличию шестерней и полуосей в мосту. Полуось соединяется с колесом и приводит его в движение. Но зачем же нужен подшипник полуоси в мосту? Потому что тема статьи именуется подшипник полуоси, то конкретно о нем и пойдет дальше речь.

Разглядим подробнее этот механизм в конструкции заднего моста, его предназначение, конструкцию (размер, номер и т.д.), неисправности и процесс проведения подмены. Для закрепления способностей понизу материала размещено видео, по которому можно наглядно изучить порядок подмены.

Набор для подмены на авто с abs

Назначение подшипника полуоси

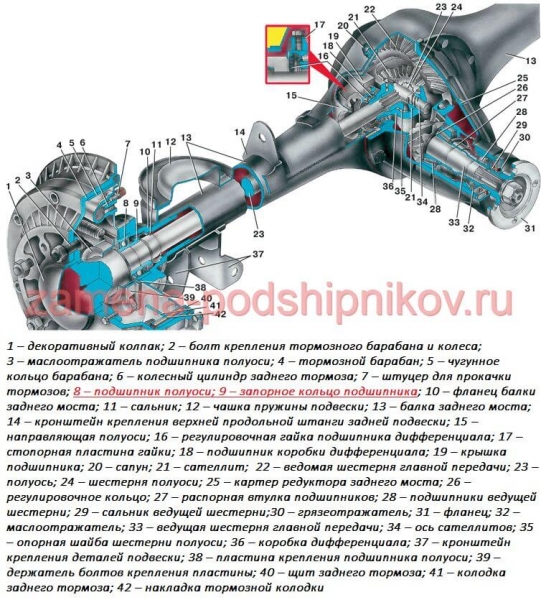

Подшипник размещается в конструкции заднего моста Нивы Chevrolet, поближе к наружному краю. Как и все подшипники, он делает функцию опоры и сглаживания крутящего момента оси заднего моста. Одна часть оси (внутренняя) входит в зацепление с шестернями (имеет шлицы), а вторая выходит из моста, и к ней крепится фланец, тормозные барабаны и колесо Нивы Шевроле. Для того чтобы ось вращалась мягко и при этом не ходила внутри конструкции, имеется шариковый подшипник.Подшипник располагается в специальном гнезде конструкции моста, где он и выполняет свою непосредственную функцию. Для того чтобы он не перемещался внутри моста, имеется специальная жесткая фиксация на оси, представляющая собой запорную втулку. Таким образом, он имеет двойную фиксацию.

Также на полуоси имеется сальник, который обеспечивает герметичное соединение конструкции заднего моста.

Важно! В случае повреждения сальника или его износа, происходит прямое негативное воздействие на подшипник, в результате чего последний выходит из строя. Поэтому необходимо заменить сальник.При частом использовании автомобиля Нива Шевроле необходимо контролировать состояние подшипника и сальника, и в случае их повреждения незамедлительно проводить замену.

Конструкция

Как и многие детали, подшипник полуоси имеет свою конструкцию, которая характеризуется важными показателями:

Эти данные необходимы не только для того, чтобы подшипник можно было установить в посадочное место полуоси и моста, но и также, чтобы он выполнял свои поставленные функции. Но стоит отметить, что если известен один из этих данных, то второй можно не вычислять. Итак, к примеру, подшипник полуоси имеет каталожный номер 2121-2403080. Если известен номер изделия, то этого достаточно для приобретения его в автомагазине. Замена а ширина подшипника 23. Авто нива 21214-20 06г сальники полуоси на 2121, 21213,. Если необходимо узнать размеры, то в интернете имеются данные: высота и размер.Если же каталожный номер неизвестен, то после извлечения полуоси можно произвести полные замеры изделия. После измерения должны получиться такие данные:

• D внутренний = 40 мм;
• D внешний = 80 мм;
• Высота (толщина) = 23 мм.

Неисправности подшипника

Выход из строя подшипника полуоси может привести к заклиниванию колеса прямо на дороге, что является опасным. Полуось нива 21213 заменять сальник подшипника полуоси, (возможна замена поврежденных. Хорошо если скорость движущегося авто будет маленькой и где-то за городом, а ведь Нива Шевроле эксплуатируется не только с маленькой скоростью и по бездорожью. Поэтому такую важную деталь очень важно контролировать и преждевременно проводить замену.

Быстрое снятие задней оси и замена подшипника нива 21214

Очередное снятие задней оси с моста у нивы. Потекло масло. Произведена замена сальника, подшипника, и термо.

Ремонт Нива Снятие задней полуоси, замена подшипника и обратная сборка

Помощь проекту. Ремонт Нива. Снятие задней полуоси, замена подшипника и .Определить выход из строя можно по характерному звуку из-под колес, а также при наличии повышенного радиального и осевого люфтов.Осевой зазор не должен превышать 0,7 мм.

Для определения не нужно набирать скорость, чтобы услышать треск или гул, достаточно включить первую передачу и проехать пару метров. Гул или треск возникает в случае отсутствия смазочных материалов, что приводит к рассыпанию изделия.

Если вы заметили нехарактерный шум в районе задней части, то сразу же стоит удостовериться в исправности подшипников.

Снятие полуоси и замена подшипника

Для того чтобы произвести замену вышедшего из строя подшипника, прежде всего необходимо снять колесо, тормозной барабан, полуось и только после этого осуществляется его замена. Шевроле Нива устанавливается на ровной поверхности и поддомкрачивается задняя часть. Снимается колесо и барабан, процедуру их извлечения можно прочитать в соответствующих статьях. Поэтому останавливаться на этом не будем, а приступим сразу к снятию полуоси.Итак, процесс снятия таков:

Нива Шевроле комплектуется барабанными тормозами на задних колесах как с системой абс, так и без нее. Без системы абс шли еще первые Шевики. Абс — это антиблокировочная система тормозов, посредством которой происходит предотвращение потери управляемости транспортного средства. Отличия полуоси автомобиля с системой абс от простого заключается в конструкции стопорного кольца. Антиблокировочная система нуждается в стопорном кольце со шлицами. Автомобили без этой системы имеют стопорные кольца без шлицов. На фото ниже представлены отличия.Итак, рассмотрим, как производится замена подшипника на внедорожнике Нива Шевроле с системой абс.

Проверьте полуось на наличие трещин и сколов. Их не должно быть, в противном случае потребуется расточка.

Теперь ось можно устанавливать на место в последовательности обратной снятию. На этом замена закончена, осталось установить барабан и колесо, и приступить к замене с другой стороны автомобиля Нива Шевроле.После установки проверьте работоспособность замененных деталей. Проехав несколько сот метров, необходимо прослушать, нет ли посторонних шумов из-под колес. Если шум не обнаруживается, то все сделано правильно. Удачных ремонтных работ!Вам все еще кажется что диагностика авто это сложно?Если вы читаете эти строки, значит у вас есть интерес сделать что-то самому в машине и реально сэкономить, потому что вам уже знакомо что:

• СТО ломят большие деньги за простую компьютерную диагностику
• Чтобы узнать ошибку надо ехать к специалистам
• В сервисах работают простые гайковерты, а хорошего спеца не найти

И вы конечно устали выбрасывать деньги на ветер, а о том чтобы кататься по СТО постоянно не может быть и речи, тогда вам нужен простой АВТОСКАНЕР ELM327, который подключается к любому авто и через обычный смартфон вы всегда найдете проблему, погасите CHECK и неплохо сэкономите.Мы сами протестировали этот сканер на разных машинах и он показал отличные результаты, теперь мы его рекомендуем ВСЕМ! Чтобы вы не попались на китайскую подделку, мы публикуем тут ссылку на официальный сайт Автосканера.

Замена подшипника полуоси на Нива Шевроле: фото и видео

Полуоси в заднем мосту Нива Шевроле испытывают очень серьёзные нагрузки. Порядочно достаётся и сальникам, и, естественно, подшипникам, о которых сегодня и пойдёт речь. Если идёт разговор об их замене, завод изготовитель скромно советует менять их вместе с полуосями. Стоит это недешево, поэтому сегодня будем пробовать делать замену подшипника полуоси на Нива Шевроле, рассмотрим артикулы и производителей, послушаем советы специалистов.

Когда меняют подшипники на полуосях Нивы Шевроле

Поскольку наш автомобиль эксплуатируется зачастую в очень сложных условиях, нагрузки на подшипники очень высоки. Кроме нагрузок, подшипник может подвергаться атаке влаги, когда сальник полуоси выходит из строя. Тогда же из картера заднего моста может начать течь масло. В результате подшипник плохо смазывается, а консистентная смазка вымывается со временем.Прохрусты от заднего колеса свидетельствуют о выходе из строя ступичного подшипника.Самым ярким симптомом выхода подшипника из строя будет повышенный шум на любых скоростях. В более тяжёлых случаях может наблюдаться как радиальный, так и осевой люфты.При первых симптомах неисправности подшипника нужно приступать к замене.

Номера и артикулы

К счастью, подшипник полуоси — не самая дефицитная деталь. Он один из самых востребованных из 500-й серии однорядных подшипников и выпускается огромным количеством заводов на территории СНГ, а также во многих странах Европы. Его промышленный индекс — 180508, индекс его зарубежных аналогов — 62208-2RS. Автозаводской артикул — 2121-2403080.Подшипник полуоси — 180508.Технические параметры подшипника такие:

• диаметр внутренней обоймы — 40 мм;
• диаметр наружной обоймы — 80 мм;
• ширина обоймы — 23 мм;
• масса — 440г;
• подшипник имеет 9 шариков диаметров 12,7 мм;
• номинальная частота вращения — 5600 об/мин.

Лучшие импортные производители — NSK (62208DD), FAG, SKF, SNR. Средняя цена подшипника отечественного производства — 200-250 рублей. Дешевле покупать не стоит, поскольку это будет некачественный Китай или откровенный неликвид. Импортные аналоги могут стоить до 800–1000 рублей. Собственно, по этим параметрам легко подобрать подходящий подшипник для полуоси Шнивы.

Снимаем полуось, подбираем инструмент, расходники и приспособления

В первую очередь стоит обратить внимание, что во время замены подшипника нужно устанавливать не только его, но и новые сальники полуоси, новые стопорные кольца. Для автомобилей с ABS и без неё стопорные кольца отличаются — на машинах без антиблокировочной системы стопорное кольцо полуоси имеет гладкую поверхность, а в машинах с ABS — стопор со шлицами. Перепутать их невозможно. Собираем инструмент и приспособления:

Инструмент подобран, теперь можно снимать полуось. Делается это в такой последовательности:

Доставая полуось, нужно стараться не повредить сальник, если менять его нет желания или необходимости. После этого весь тормозной механизм подвешивается на пружину с помощью проволоки.

Меняем подшипник полуоси Шевроле Нива

Полуось демонтирована, теперь стоит осмотреть её внимательно. Если она требует правки или на её поверхности есть трещины и механические повреждения, она подлежит замене. Также внимательно осматривается шлицевая часть полуоси. При любых повреждениях полуось придётся заменить. Если с полуосью все в порядке, меняем подшипник и стопорное кольцо:

Видео о замене подшипника задней полуоси Нива Шевроле

Сборка проводится в обратном порядке. После установки полуоси желательно проверить уровень трансмиссионного масла в заднем мосту. Удачной всем работы, ровных дорог и доброго бездорожья!

Видео о проверке уровня масла в картере заднего моста

Замена полуоси подшипника Шевроле Нива

Нива Шевроле относиться к классу внедорожников с полным передним приводом. Это реализовано через установку заднего моста, через который передается крутящий момент к задним колесам. Для этого используется система шестерен и полуосей, которые расположены в мосту. Одним из элементов, подвергающихся излишней нагрузке, а соответственно и наиболее быстро выходящим из строя является подшипник задней полуоси. Поэтому необходимо произвести вовремя диагностику его состояния и при необходимости произвести замену. Как это сделать – можно узнать, ознакомившись с данной статьей.

Предназначение подшипника

Эта деталь расположена в заднем мосте Нива Шевроле, ближе к внешней стороне автомобиля. Как и у любого подшипника основная его функция – сглаживание вращения, поступающего от заднего моста. Полуось выходит из редуктора, где приводиться в действие шестернями и заканчивается фланцем, на котором расположены тормозные барабаны и колесо. Чтобы она плавно вращалась внутри конструкции на нее устанавливается шариковый подшипник.Он крепиться в специальном посадочном месте на мосту, где обеспечивается усиленная нагрузка на полуось. Чтобы исключить его перемещение внутри моста используется специальная запорная втулка, обеспечивающая двойную фиксацию  данного элемента. Дополнительно устанавливаемый сальник обеспечивает герметичность всей конструкции.Важно помнить, что в случае повреждения сальника происходит утечка смазки, что приводит к повышенному трению внутри подшипника и быстрому выходу из строя. Поэтому при обнаружении повреждений необходимо заменить сальник.Эти элементы являются одними из наиболее подверженных нагрузок, поэтому требуют периодической проверки и замены.

Устройство подшипника

Как и большинство деталей в автомобиле подшипник имеет несколько показателей по которым можно подобрать необходимую деталь:

• номер
• внутренний и внешний размер
• высота

Зная эти параметры можно подобрать элемент для замены, который будет подходить для данного автомобиля и правильно выполнять свои функции.Номером называется значение в каталоге – 21212403080. В большинстве случаев достаточно этих данных чтобы приобрести в магазине модель подшипника для Нивы Шевроле. Если в наличии нет необходимого элемента, можно найти аналоги, зная технические характеристики:

Как вовремя заметить неисправность

Если упустить вовремя не обратить внимание на выход данного элемента из строя то прямо во время движения может произойти заклинивание заднего моста, что на большой скорости может привести к непредсказуемым последствиям. Поэтому нужно периодически обращать внимание на звук колес, чтобы вовремя заметить характерный гул . Обычно это проявляется даже на самой низкой скорости. После этого необходимо замерить люфт колес, который не должен превышать 0,7 мм.

Замена

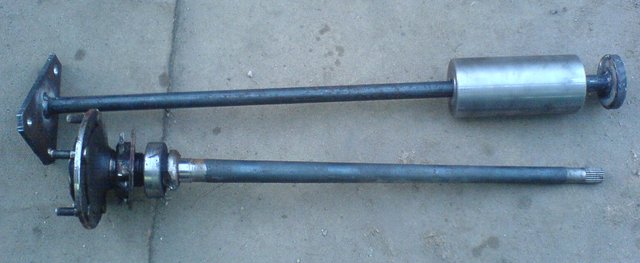

Чтобы поменять изношенную деталь необходимо снять колесо, затем открутить тормозной барабан и полуось. Для этого необходимо поднять при помощи домкрата заднюю часть автомобиля.Снятие полуоси проводиться в несколько этапов:

• При помощи домкрата поднимается мост, чтобы при снятии полуоси из него не вытекало масло.
• Открутив гайки на 17 откручивается полусось
• Если ремонт произволиться вовремя и ось не заклинило, то ее можно выбить при помощи молотка и деревянной доски.

Если на Шевроле Нива установлена антиблокировочная тормозная система, то работа проводится немного в другой последовательности. Разница в стопорном кольце со шлицами, которое наглядно видно при сравнении:Если на автомобиле установлена система АБС то необходим следующий порядок действий:

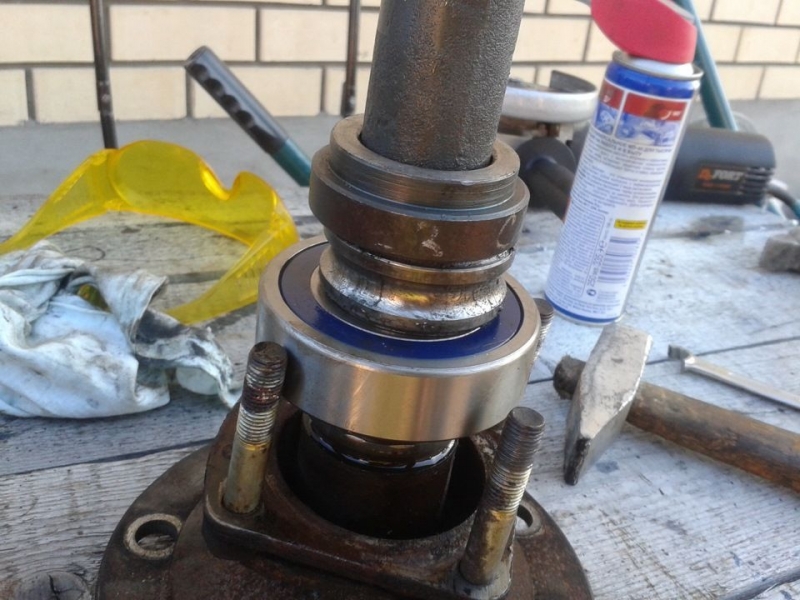

• проверяется состояние подшипника
• извлекается сальник
• полуось закрепляется в тиски, после чего при помощи молотка выбивается стопорное кольцо.
• Извлекается подшипник.
• Новый подшипник смазывается и меняется на новый
• Стопорное кольцо для лучшей установки нагревается паяльной лампой и устанавливается на место.
• Полуось запрессовывается на место с помощью трубки.

Во время проведения работы необходимо внимательно осмотреть полуось на наличие трещин и сколов.

Как снимать и ремонтировать полуось заднего моста ВАЗ-2121

Страница 2 из 2После того как демонтировали полуось нужно проверить ее состояние и состояние деталей входящих в комплект полуоси. Нужно удостовериться в том, что:— шарикоподшипник не изношен и не поврежден; если осевой зазор в нем превышает 0,7 мм, замените подшипник;— запорное кольцо и подшипник не получили смещения относительно первоначальной посадки; если внутреннее кольцо подшипника проворачивается относительно посадочного пояска полуоси, запорное кольцо замените;— пластина крепления подшипника и маслоотражатель не имеют повреждений;— полуось не деформирована и посадочные поверхности не повреждены; биение полуоси, замеренное в центрах на шейке под сальник, не должно превышать 0,08 мм.Перед установкой в центры тщательно очистите от грязи и ржавчины центровочные отверстия на полуоси.Если обнаруживается износ или повреждение деталей, установленных на полуоси, замените их новыми с соблюдением нижеприведенных правил и с использованием специальных приспособлений.Незначительный изгиб стержня полуоси устраняйте правкой.

После правки стержня полуоси биение горца фланца, замеренное в центрах, не должно превышать 0,05 мм.

Если биение торца фланца свыше указанного, но не более 0,08 мм, то допускается его проточка для устранения торцевого биения. Уменьшение толщины фланца за счет его проточки допускается не более чем на 0,2 мм.Снятие запорного кольцаСнимать и устанавливать запорное кольцо подшипника полуоси необходимо только при помощи гидравлического пресса.Предварительно отогните наружу держатели болтов крепящих пластину с маслоотражателем и щитом тормоза, и выньте болты.

Полукольцами приспособления 67.7823.9529 охватите подшипник и установите полуось вертикально так, чтобы полукольца опирались на упорное кольцо.

Поставьте под пресс полуось (рис. 13) и прикладывайте на шлицевой конец полуоси постепенно возрастающее усилие до снятия запорного кольца подшипника.Запорное кольцо подшипника полуоси повторно не используйте, а замените новым.Проверьте, не имеет ли посадочная поверхность полуоси рисок или повреждений; при необходимости замените полуось новой.Сборка полуосиПоставьте вертикально полуось, опирая ее фланцем на колесо 7 (рис. 14) приспособления 67.7823.9530.

Установите на полуось предварительно соединенные между собой двумя винтами маслоотражатель подшипника полуоси и пластину крепления подшипника с прокладкой; установите шарикоподшипник полуоси.

Вставьте новое запорное кольцо в специальную обойму 3, поставьте в печь и подогрейте кольцо приблизительно до 300° С с тем, чтобы в момент запрессовки на полуось его температура была 220 — 240° С.Запорное кольцо на полуось напрессовывайте оправкой 1 на прессе усилием не выше 58,8 кН (6000 кгс) так, чтобы внутреннее кольцо подшипника оказалось зажатым между запорным кольцом и буртиком полуоси.Выполнив напрессовку, убедитесь, что кольцо не смещается под осевой нагрузкой 19,6 кН (2000 кгс).

Для этой цели полуось в сборе установите на специальное приспособление (рис. 15), а запорное кольцо зажмите в специальных тисках.

Приставьте ножку индикатора 1 с ценой деления 0,01 мм, к фланцу полуоси.После установки стрелки индикатора на «0» приложите указанную осевую нагрузку, создавал динамометрическим ключом момент затягивания 78,5 — 83,3 Нм (8 — 8,5 кгс·м) на винте приспособления.Винт через шарик упирается в торец полуоси. При этом не должно появляться даже самого минимального зазора между запорным кольцом и внутренним кольцом подшипника.После снятия нагрузки и при отвертывании винта приспособления стрелка индикатора должна вернуться в нулевое положение; это доказывает, что не произошло никакого сдвига между запорным кольцом и полуосью.

Если стрелка индикатора не возвращается в нулевое положение, значит, запорное кольцо сместилось, и полуось в сборе необходимо заменить новой.

После проверки напрессовки запорного кольца установите болты крепления пластины и маслоотражателя 6 (рис. 14) и зафиксируйте их, отогнув внутрь, держатели болтов.Замер осевого свободного хода полуоси на автомобилеОслабьте гайки крепления задних колес.Поставьте упоры под передние колеса, и вывести задний мост.Отпустите стояночный тормоз и установите рычаг переключения передач в нейтральное положение.Снимите колеса и тормозные барабаны, привернув к полуоси приспособление 02.7834.9504 (рис. 16), пропустите через одно из отверстий полуоси удлинитель ножки индикатора 1 до упора в щит тормоза илив маслоотражатель и закрепите индикатор.

Произведите замер индикатором, прикладывая к фланцу полуоси усилие около 49 Н (5 кгс) в обоих направлениях вдоль оси заднего моста. Свободный ход не должен превышать 0,7 мм.
