Рабочий цилиндр сцепления: ремонт или замена?
Сцепление – особый механизм в автомобиле, работа которого базируется на действии силы трения скольжения (муфта фрикционная). Данный механизм предназначен для непосредственной передачи крутящего момента.Помимо этого сцепление играет одну из главных ролей в управлении автомобилей, так как именно от него зависит плавность переключения передачи, кратковременного отсоединения от маховика, расположенного на двигателе, трансмиссии, гашения крутильных колебаний.В современном мире само определение «сцепление» непосредственно относится к компоненту силовой передачи (трансмиссии) транспортного средства. Сам компонент трансмиссии предназначается для отключения и подключения соединения коробки передач с сердцем автомобиля – двигателем внутреннего сгорания.Вообще, исторически сложилось, что сцепление было изобретено известным ученным Карлом Бенцем.
В автомобильной природе сцепление служит для временного разобщения с силовой передачей автомобиля коленчатого вала двигателя. Это, в свою очередь нужно при переключении шестеренок в самой коробке передач. Помимо этого это необходимо при частичном торможении автомобиля и при тотальной остановке транспортного средства.
Кроме этого сцепление позволяет спокойно и плавно пускать в ход свое транспортное средство (без рывков). Сцепление присутствует и на тракторах, и на комбайнах, то есть практически на всех наземных транспортных средствах.Теперь необходимо описать сам привод выключения сцепления. Таким образом он состоит из: главного цилиндра сцепления, который находится сразу же за педалью, самой педали сцепления, рабочего цилиндра сцепления, который перемещает нажимной подшипник и вилку, вилки выключения сцепления, нажимного подшипника и системы трубопровода.
Неотъемлемой составной сцепления являются цилиндры. Их в автомобильной природе существуют два: главный цилиндр сцепления и рабочий цилиндр сцепления. Устройство главного цилиндра сцепления не представляет особой сложности: цилиндр, корпус, манжеты, поршень.
Основная задача главного цилиндра сцепления заключается в передаче усилия на рабочий педали непосредственно от педали, с помощью рабочей жидкости.
1. Когда начнём ремонт рабочего цилиндра сцепления
Рабочий цилиндр сцепления имеет особое расположение, и традиционно находится на картере сцепления. Устройство рабочего цилиндра сцепления не имеет принципиальных отличий на различных моделях и марках автомобилей. Именно поэтому весь принцип ремонта или замены рабочего цилиндра сцепления одинаков, как на новых иномарках, так и на древних отечественных автомобилях.Для того, чтобы стало возможным самостоятельное проведение ремонта или замены рабочего цилиндра сцепления необходимо знать само устройство и технологию его разборки. Данная процедура (разборки) этого механизма достаточно просто, если соблюдать определенные аспекты при попытке внедриться внутрь всего устройства.Непосредственно в корпусе цилиндра находится несколько очень важных элементов, неисправность которых не может гарантировать успешной работы всей системы сцепления.Таким образом в корпусе цилиндра располагаются: поршень, толкатель, уплотнительные кольца, пружина и штуцер для выпуска воздуха.
Вообще, тотальная замена рабочего цилиндра сцепления в сборе является уже последней мерой, когда иного выхода из положения нет. Это потому, что уже укомплектованы существующие ремонтные комплекты самыми изнашиваемыми деталями. И тем не менее, в последнее время качество резиновых деталей оставляет желать лучшего.
Первый признак неисправности и нарушения работы сцепления – это провал педали сцепления или ее чересчур мягкий ход. Но все же, это не повод, чтобы сразу же приступить к ремонту гидропривода. Для того, чтобы немного приспустить свои страсти и переживания нужно провести полную прокачку гидропривода сцепления.Проблемы могут возникнуть тогда, когда во время прокачки гидропривода сцепления в тормозной жидкости обнаруживается воздух. Если такое произошло, то нужно задуматься о том, откуда он мог взяться. Зачастую, если в гидроприводе возникает воздух, то это свидетельствует о нарушениях герметичности в резиновых уплотнителях.Производить прокачку гидропривода сцепления достаточно просто. К самому винту прокачки на рабочем цилиндре необходимо присоединить шланг. Другой его конец необходимо опустить в емкость с тормозной жидкостью. После этого нужно наполнить бачок главного цилиндра сцепления этой же тормозной жидкостью из емкости.Далее, необходимо нажать на педаль до прекращения возникновения пузырьков из воздуха. Если же не произойдет прекращение возникновения пузырьков, то нужно начать ремонт самого гидропривода.До этого момента нужно проверить наличие следов наружного протекания жидкости, которые могут быть на трубопроводе, обоих цилиндрах и в местах соединения.
2. Ремонт рабочего цилиндра сцепления

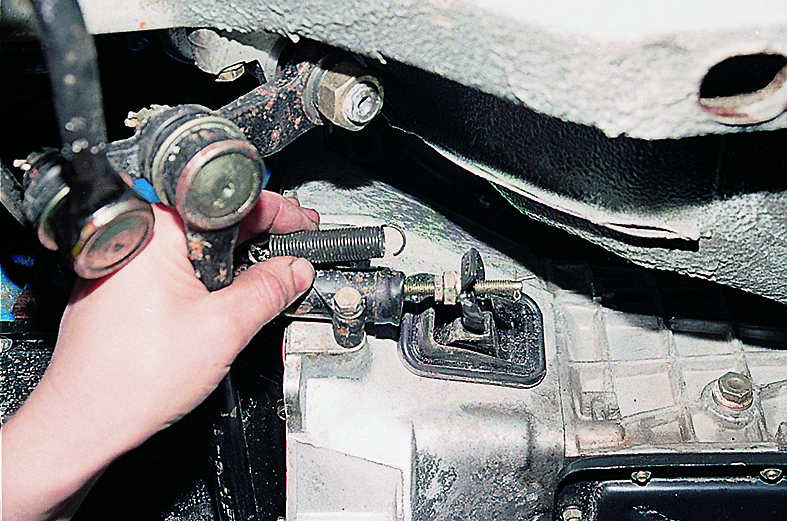

Ремонт рабочего цилиндра сцепления нужно начинать с его снятия и разборки. Для этого нужны тиски и слесарный инструмент. После снятия нужно поместить рабочий цилиндр в тиски, чтобы было удобнее его разбирать.Изначально нужно снять защитный колпачок вместе с толкателем. После этого необходимо извлечь поршень и снять стопорное кольцо, которое находится на поршне. С поршня нужно снять уплотнительные кольца и пружину. После этого важно прочистить штуцер выпуска воздуха и все отверстия, которые находятся в цилиндре.Далее, необходимо убедиться в том, что механических повреждений в зеркале цилиндра и наружной поверхности поршня нет. Если же существуют какие-либо механические повреждения на пружине, нужно ее полностью заменить. Все уплотнительные кольца, резины и защитные колпаки нужно менять на новые. После этого нужно чистой тормозной жидкостью промыть все детали.Для промывки исключаются бензин, масло, «солярка», так как из-за этого может произойти разбухание всех резиновых деталей, которые подлежали промывке. Для самого гидропривода необходимо использовать качественную тормозную жидкость. Сама сборка, а также установка рабочего тормозного цилиндра будет производиться в обратном порядке.
Не должно оставаться никаких лишних деталей после полной сборки цилиндра. Могут быть лишь те, которые не использовались из ремонтного комплекта рабочего цилиндра сцепления. После того, как был произведен полный ремонт главного цилиндра сцепления, или только рабочего необходимо в обязательном порядке провести прокачку гидропривода.
Ремонт или полная замена рабочего цилиндра сцепления – необходимая процедура при определенных сбоях в работе сцепления. При всем этом можно как полностью заменить весь рабочий цилиндр, так и частично заменить лишь те детали, которые подверглись повреждениям.Если возникают более серьезные проблемы, которые не были указаны в данной статье, тогда сущность всей проблемы не заключается в одном рабочем цилиндре, а может быть повреждение всей механической системы сцепления.Таким образом, если просмотреть все вышеуказанные рекомендации, то можно отметить, что частичный ремонт или полная замена рабочего тормозного цилиндра являются не сложными процедурами и могут проводится даже в домашних условиях.Существует один совет, который может продлить жизнь как отдельных элементов – рабочего цилиндра сцепления, так и всей системы сцепления транспортного средства. Достаточно просто следить за своим «железным конем», заботиться о нем, и самое главное – вовремя менять масло на еще более качественное.
Рабочий цилиндр сцепления
Все автомобили » Mercedes-Benz W124 (Мерседес Бенц 124) .
Тормозная жидкость, используемая в гидравлической системе сцепления ядовита, поэтому при попадании ее на кожу необходимо немедленно промыть это место обильным количеством воды. Если жидкость попала в глаза или внутрь организма, необходимо немедленно обратиться к врачу.
Некоторые жидкости имеют свойство легко воспламеняться и могут загореться даже от контакта с горячими узлами автомобиля. Кроме того, жидкость, используемая в гидравлической системе сцепления, растворяет краску и пластмассу, поэтому при попадании жидкости на лакокрасочное покрытие автомобиля промойте его обильным количеством воды. Также эта жидкость гигроскопична, т. е.
поглощает влагу из воздуха и, поэтому жидкость, хранящуюся длительное время в открытой посуде, не рекомендуется использовать.
Детали рабочего цилиндра сцепления
Снятие

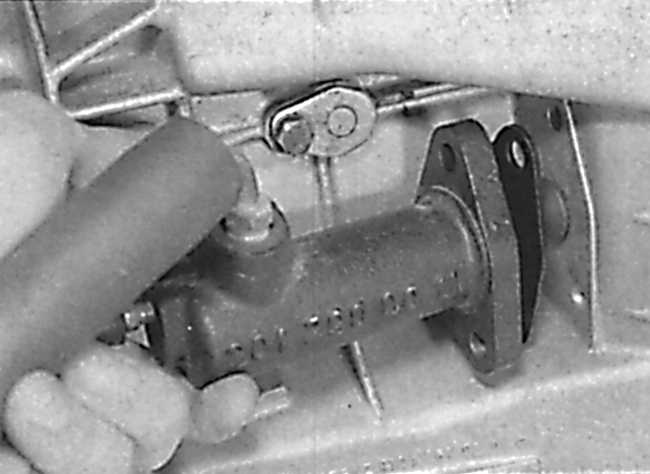

Снятие рабочего цилиндра с картера сцепления
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Поднимите переднюю часть автомобиля и зафиксируйте на подставках.
2. С правой стороны автомобиля установите соответствующий контейнер под рабочий цилиндр сцепления. Отвинтите гидравлическую муфту трубопровода на рабочем цилиндре сцепления и отсоедините шланг. После слива жидкости из гидравлической системы сцепления закройте пробками конец шланга и отверстие в рабочем цилиндре сцепления.
3. Отвинтите два болта крепления и снимите рабочий цилиндр с картера сцепления (см. рис. Снятие рабочего цилиндра с картера сцепления). Снимите прокладку.
Ремонт
Извлечение поршня из рабочего цилиндра сцепления
Извлечение пружины из рабочего цилиндра сцепления
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Очистите наружную поверхность рабочего цилиндра сцепления. Снимите стопорное кольцо и извлеките толкатель из рабочего цилиндра сцепления.
2. Легкими ударами молотка постучите по корпусу рабочего цилиндра сцепления и извлеките из него поршень и пружину (см. рис. Извлечение поршня из рабочего цилиндра сцепления, Извлечение пружины из рабочего цилиндра сцепления).
3. Тщательно очистите детали рабочего цилиндра сцепления, проверьте их состояние и, при необходимости, замените их. Уплотнительное кольцо поршня необходимо заменять независимо от его состояния.
4. Снимите старое уплотнительное кольцо с поршня. Опустите новое уплотнительное кольцо в тормозную жидкость и установите его на поршень в соответствии со стрелками. Проверьте, что рабочая кромка уплотнительного кольца находится перед пружиной на конце поршня.
5. Смажьте канал рабочего цилиндра сцепления чистой тормозной жидкостью и установите пружину так, чтобы витки пружины большего диаметра располагались с задней части рабочего цилиндра сцепления.
6. Соблюдая осторожность, установите поршень в канал рабочего цилиндра сцепления так, чтобы выступ поршня вошел в пружину.
7. Установите толкатель с пылезащитным колпачком в канал рабочего цилиндра сцепления и закрепите стопорным кольцом.
Установка
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установите прокладку рабочего цилиндра сцепления таким образом, чтобы сторона с выемкой была направлена к картеру сцепления.
2. Установите рабочий цилиндр сцепления с толкателем в картер сцепления таким образом, чтобы толкатель установился в сферическую выемку в рычаге выключения сцепления.
3. Закрепите рабочий цилиндр сцепления болтами.
4. Подсоедините шланг к рабочему цилиндру сцепления, залейте жидкость в гидравлическую систему сцепления и удалите из нее воздух.
