Предохранители пежо партнер – все блоки с описанием схем

Peugeot Partner — компактный фургон, спроектированный на базе легкового автомобиля, выпускается с 1996 года. Перовое поколение поставлялось на рынок в 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006 и 2007 году. За это время получило 2 рестайлинга.

После полного обновления 2-е поколение производилось в 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 и по настоящее время в различных модификациях (tepee, с удлиненной и стандартной базой и т.д.) .

Мы предлагаем к ознакомлению информацию о схемах всех блоков предохранителей и реле пежо партнер с подробным описанием элементов для всех поколений, покажем предохранитель отвечающий за прикуриватель и руководство по эксплуатации.

В данной модели существую 2 основных места с расположением блоков предохранителей:

слева под приборной панелью (под крышкой)

в моторном отсеке (возле аккумуляторной батареи под защитной крышкой).

Описание для 1-ого поколения

Блок с предохранителями под капотом

Расположение блока

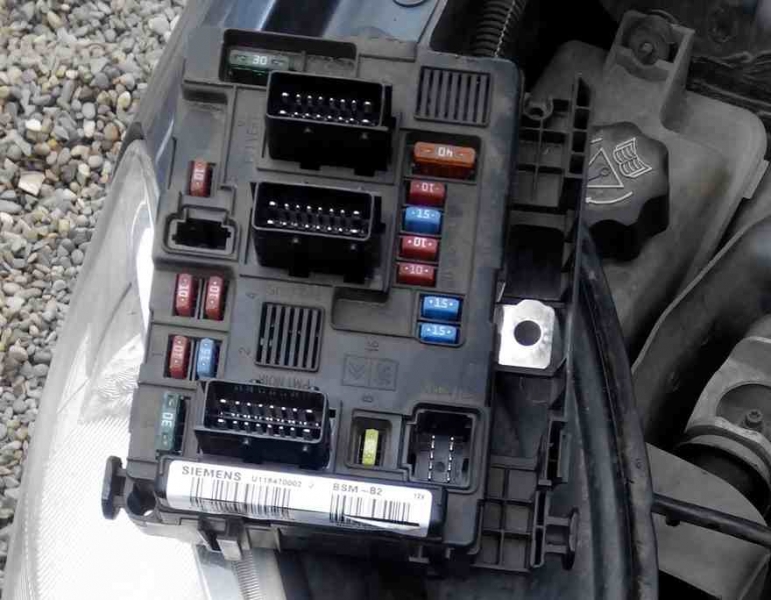

Реальное фото блока

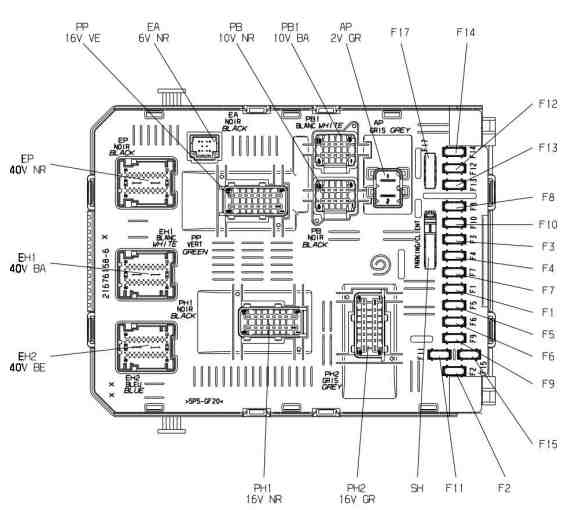

Общая схема

Таблица с описанием

№
Сила тока
Цепь защиты

1
10 A
Фонарь заднего хода, блок предпускового подогрева, контакт выключения сцепления

2
15 A
Бензонасос

3
10 A
Электронный блок управления (ЭБУ) системы ABS

4
10 A
ЭБУ двигателя

5
10 A
Резервный

6
15 A
Передние противотуманные фары

7
20 A
Фараомыватель

8
20 A
ЭБУ двигателя, реле электровентилятора

9
15 A
Левая лампа ближнего света

10
15 A
Правая лампа ближнего света

11
10 A
Левая лампа дальнего света

12
10 A
Правая лампа дальнего света

13
15 A
Звуковой сигнал

14
10 A
Стеклоомыватель ветрового стекла

15
30 A
Датчики двигателя

16
30 A
Воздушный насос

17
30 A
Стеклоочиститель ветрового стекла

18
40 A
Электро вентилятор системы климат-контроля

Блок с предохранителями в салоне партнер

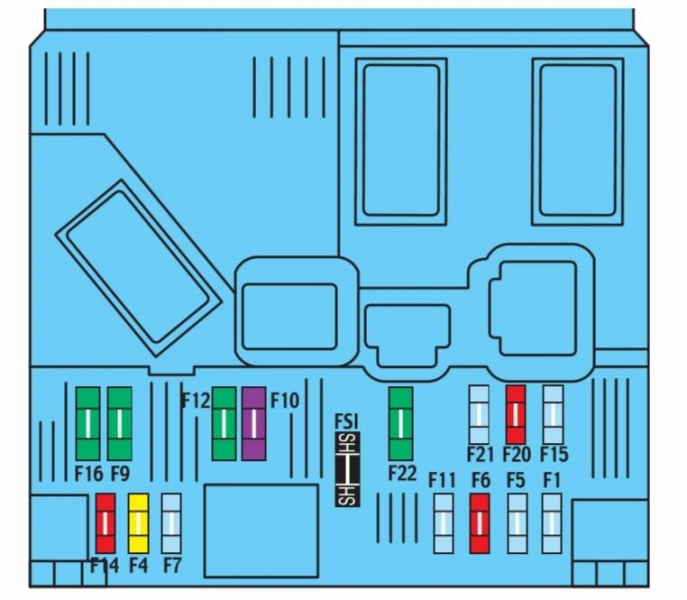

Схема

Таблица с расшифровкой

№
Сила тока
Цепь защиты

F1
15 A
Стеклоочиститель заднего стекла (с распашными дверями), розетка 12 В (Modutop)

F4
20 A
Автомагнитола комбинация приборов, дисплей, СОМ2000

F5
15 A
Сирена охранной сигнализации

F6
10 A
Диагностический разъем Citroen Berlingo

F7
15 A
Охранная сигнализация

F9
30 A
Система подогрева сидений, электровентилятор Modutop

F10
40 A
Электрообогревательный элемент заднего стекла, наружные зеркала заднего вида с электрообогревом

F11
15 A
Стеклоочиститель заднего стекла

F12
30 A
Люк с электроприводом, электростеклоподъемники Citroen Berlingo

F14
10 A
Сеть VAN COM2000

F15
15 A
Сеть VAN комбинации приборов, автомагнитола, дисплей

F16
30 A
Замки дверей с электроприводом

F20
10 A
Задний правый стоп-сигнал

F21
15 A
Задний левый стоп-сигнал

F22
20 A
Предохранитель прикуривателя Citroen Berlingo, розетка на 12 В, наружные зеркала заднего вида с электроприводом, плафоны освещения салона, лампа направлен­ного света для чтения карт и документов

Описание для 2-ого поколения

Блоки с предохранителями и реле под капотом

Главный блок с предохранителями и реле

Общая схема

Описание

Предохранители

• F1 20A Компьютер управления двигателем — питание электрического блока управления двухскоростной группой электровентилятора
• F2 15A звуковая сигнализация
• F3 10A передний и задний стеклоомыватели
• F4 20A Омыватели фар
• F5 15A + аккумулятор Система подогрева топлива DV6 — топливный насос TU5JP4
• F6 10A + после контакта компьютер и сдвоенное реле систем ABS/ESP — датчик угла поворота рулевого колеса — гирометр измеритель ускорения системы контроля стабильности — механизм электронасоса усилителя рулевого колеса
• F7 10A контактный датчик торможения — концевой выключатель педали сцепления
• F8 25A обмотка стартера
• F9 10A после контакта модуль блокировки защиты 3 реле — электродвигатель корректора направления фар
• F10 30A управление катушкой зажигания TU5JP4 — управление инжектором TU5JP4 — питание электромагнитного клапана насоса системы впрыска DV6
• F11 40A включение реле нагнетательного вентилятора
• F12 30A управление малой и большой скоростью переднего стеклоочистителя
• F13 40A после контакта питание СМ (интеллектуальный сервисный модуль)
• F14 30A управление насосом рекуперации температуры отработавших газов
• F15 10A правая фара дальнего света
• F16 10A левая фара дальнего света
• F17 15A левая фара ближнего света
• F18 15A правая фара ближнего света
• F19 15A Электроклапан очистки резервуара TU5JP4 — кислородные датчики на входе и выходе TU5JP4 — электроклапан системы обогрева воздуха турбонаддува 1-2 DV6
• F20 10A датчик наличия жидкости в топливе DV6 — электроклапан регулировки давления в турбокомпрессоре DV6 — электромагнитный клапан регулирования температуры на выпускеF21 5A воздушный расходомер DV6 — питание электрического блока управления двухскоростной группой электровентилятора модуль макси предохранителей (PSF1)

Реле

• R1 главное реле компьютера управления двигателем
• R2 реле силовой цепи компьютера управления двигателем
• R3 реле системы подачи воздуха
• R4 реле очистителя ветрового стекла
• R5 реле малой скорости переднего стеклоочистителя — реле большой скорости переднего стеклоочистителя
• R6 реле распределителя + после контакта
• R7 реле вентилятора системы кондиционирования
• R8 реле стартера
• R9 реле переднего стеклоомывателя
• R10 реле заднего стеклоомывателя
• R11 реле омывателя фар
• R12 реле звукового сигнала

Блок на крышке аккумуляторной батареи

О его расположении можете посмотреть в данном видео, а заодно узнать как поменять аккумулятор на Peugeot Partner.

Схема

Расшифровка схемы

Модуль состояния зарядки — 5А

Диагностический разъем — 15А

Сопротивление выключатели педали тормоза — 15А

—

Питание группы электронасоса усилителя рулевого управления — 80А

Модуль управления предварительным пост-обогревом — 70А

Модуль блокировки защиты 3 реле — 100А

—

—

Простое реле защиты двигателя — 30А

Блоки в салоне пежо партнер

Основные блоки под панелью слева

Общая схема

Описание предохранителей

15А — Очиститель заднего стекла

—

5А — Подушка безопасности

10А — Кондиционер, диагностический разъем, зеркало заднего вида, регулятор фар

30А —  Стеклоподъемники

30А — Замки

5А — Задний плафон, передний плафон индивидуального освещения, люк в крыше

20А — Автомагнитола, CD-чейнджер, дисплей, блок контроля давления воздуха в шинах, охранная сигнализация и сирена

30А — Розетки 12 В передняя и задняя

15А — Верхняя часть рулевой колонки

15А — Цепь малого тока замка зажигания

15А — Датчик дождя и освещенности, подушка безопасности

5А — Панель приборов

15А — Парктроник, панель управления кондиционером, система громкой связи

30А — Питание системы блокировки замов

—

40А — Подогрев заднего стекла и зеркал

Описание реле

• R1 — Реле переднего импульсно стеклоподъемника
• R2 — Реле очистителя заднего стекла
• R3 — Реле аксессуаров + АСС
• R4 — Реле блокировки дверей
• R5 — Реле супер блокировки задних дверей
• R6 — Реле супер блокировки передних дверей
• R7 — Реле пробуждения компьютера
• R8 — Реле заднего стекла с обогревом

Схема 2 блока

Расшифровка элементов

—

20А — Подогрев сидений

—

15А — Реле складных зеркал заднего вида

15А — Реле розетки для подключения холодильной камеры

Дополнительный блок

При наличии в комплектации автомобиля соответствующих систем, на нем устанавливается дополнительный блок предохранителей для сцепного устройства и прицепа, а также прочих кузовных модификаций и платформ с кабиной. Он расположен за ограничительной перегородкой справа.

Общая схема

Тут расположены:

• 15А — реле замка зажигания, опционный генератор
• 15А — Питание прицепа 12В
• 15А — Цепь постоянного питания трансформаторов
• 40А — Аварийные огни

Дополнительная информация

Не нашли ответ на свой вопрос? Ознакомтесь с полной оригинальной инструкцией по эксплуатации пежо партнер: «скачать»

Руководство по замене блока предохранителей на Peugeot Partner, расшифровка

Тюнинг Нивы для бездорожьяВ далеком детстве, желая выпендриться, многие обвешивали велосипеды катафотами и трещалками. После этого наступала очередь мотоциклов, а затем уже – автомобилей.

Но в данном случае никакие трещотки не

Сетка в бампер и для решетки радиатора, купить недорогие алюминиевые сетки в бампер по низким ценам в интернет-магазине с доставкой по Москве и России, стоимость универсальных штатных и тюнинг сеток для радиаторных решеток, каталог оригинальных и неоригинаИспользуемая на специальных машинах защитная сетка на воздухозаборные отверстия автомобиля, нашла самое широкое применение на отечественных дорогах, среди серийных автомобилей. Популярность такого тюнинга

Внедорожный чип тюнинг Шеви Нива для бездорожьяТак уж получается, что отечественные автомобили снискали славу не самых удобных в мире. В том числе, и наши Нивы, которые не раз подвергались нападкам. Однако я не могу этого сказать о Ниве Шевроле, увидевшей

Тюнинг Нива Шевроле, 4х4 по доступной цене, запчасти для ремонта в ТольяттиNiva-Parts – динамично развивающаяся компания в сфере тюнинга и доработки внедорожников. Основные сферы деятельности: Собственное производство дополнительного и навесного оборудования и аксессуаров

Тюнинг Нивы 21213 (Аспект)Как сделать салон авто новым. Как правильно заменить уплотнитель двери ВАЗ НИВА Полностью убитый салон, правильного авто, делается новым за 2 часа, своими руками и за «копейки». Компания

Тюнинг Нивы для бездорожьяЕсли вы хотите эксплуатировать Ниву в условиях бездорожья, то эта статья специально для вас. Как можно тюнинговать Ниву, чтобы приспособить ее к экстремальным условиям езды? В первую очередь дорабатываем

Подфарники (надфарники) с ДХО на НивуОписание товара « Подфарники (надфарники) с ДХО Нива 4х4. » Подфарники на Ниву с ДХО 4х4 предназначены для замены пришедших в негодность штатных подфарников. Такая деталь станет несомненной отличительной

Новая “Нива Урбан” в кузове на 5 дверей появится в 2016 годуАвтоВАЗ решил вывести на рынок новую версию “городского внедорожника” Lada 4×4 Urban в пятидверном кузове, причем, ее продажи начнутся уже весной 2016 года, а цена составит 552 100 рублей. Напомним, что

Тюнинг ВАЗ 2131Очень часто у владельца автомобиля, в особенности ВАЗ 2131 нива , просыпается неуемное желание сделать что-то такое, чтобы их любимое транспортное средство стало более современнее и совершенствование.

Подфарник нового образца на нивуПодфарник На Ниву Нового Образца 0624 s – время запросы к базе данных 127 запросов 0. Подфарники Тоже установил подфарники нового образца 3644 работу php. образца на (ВАЗ 21214) левый и правый ниву

Peugeot Partner Origin. Руководство – часть 22

ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ

92 –

ФУНКЦИЯ ЭКОНОМИИ

ЭЛЕКТРОЭНЕРГИИ

 Выключив  двигатель  и  повернув  ключ  в

 положение  “дополнительные   потребители”,

можно пользоваться некоторыми системами

(стеклоочистителем,  стеклоподъемниками,

плафонами,  автомагнитолой,  телефоном,

фарами  ближнего  света,  и  т.д.)  в  общей

сложности в течение только 30 минут, чтобы

не разряжать аккумуляторную батарею.
 По истечении отведенных тридцати  минут, на

дисплее  появится  сообщение  о  включении

режима  экономии  электроэнергии,  и  работа

указанных систем временно приостановится.
 Функции всех перечисленных систем авто-

матически  восстановятся  при  первом  же

запуске двигателя.
 Для немедленного восстановления работы

указанных  функций  запустите  двигатель  и

дайте ему поработать несколько секунд.
 При  этом  продолжительность  работы  функ-

ций  будет  равна  удвоенной  продолжитель-

ности  работы  запущенного   двигателя.  Как

правило, оно составляет от пяти до тридцати

минут.  Примечание:  если  в   момент  включе-

ния режима экономии электроэнергии борто-

вой телефон  находился на связи, разговор не

 прервется, пока не будет положена трубка.

 АККУМУЛЯТОРНАЯ БАТАРЕЯ

  Если  автомобиль  не   эксплуатируется

более  одного  месяца,  рекомендуется

отсоединить аккумуляторную  батарею.

  Выключив  зажигание,  подож-

дите 2 минуты  перед  тем,  как

отсоединить провода от аккуму-

ляторной батареи.

 Запрещено отсоединять провода от батареи

при работающем двигателе.
 При заряде батареи следует обязательно

отсоединить от нее провода.
 Поднимите все стекла и закройте люк перед

тем, как отсоединить провода от батареи.
 Каждый  раз  после  присоединения  ба-

тареи  включите  зажигание  и  подождите

1 минуту перед тем, как запускать двига-

тель. Это необходимо для инициализации

электронных систем. При наличии каких-

либо  нарушений  в  работе  электрообору-

дования после установки аккумуляторной

батареи следует проконсультироваться в

сервисной сети

.

 Если  аккумуляторная  батарея

разряжена,  запуск  двигателя

окажется невозможным.

  Запуск двигателя от

дополнительной батареи:

   –

присоедините красный соединительный

провод к выводам (+) обеих батарей,

  –

присоедините один конец черного или

зеленого  соединительного  провода  к

выводу (-) дополнительной батареи,

  –

присоедините  другой  конец  черного

или  зеленого  соединительного  про-

вода к массовой детали автомобиля,

расположенной как можно дальше от

его батареи (напр., к правому кронш-

тейну двигателя).

 Включите стартер и запустите двигатель.
 Дождитесь устойчивой работы двигателя на

холостом  ходу  и  снимите  соединительные

провода.

  Для заряда батареи с помощью

зарядного устройства:

   –

отсоедините клеммы проводов от вы-

водов батареи,

  –

зарядите  аккумуляторную  батарею,

следуя  инструкциям  производителя

зарядного устройства,

  –

присоедините клеммы проводов к вы-

водам батареи, начиная с провода (-),

  –

проверьте,  чтобы  клеммы  проводов  и

выводы  батареи  были  чистыми.  В  слу-

чае  их  сульфатации  (белый  или  зеле-

новатый налет) отсоедините провода от

батареи и очистите клеммы проводов и

выводы батареи.

Действия в чрезвычайных ситуациях Citroen Berlingo II. Замена электрических предохранителей Citroen Berlingo II

Блоки предохранителей расположены:

• под панелью приборов с левой стороны (под крышкой),

• в моторном отсеке (возле аккумуляторной батареи).

В таблице приведены только те предохранители, которые водитель может заменить самостоятельно, пользуясь для этого запасными предохранителями и пинцетом, которые расположены за перчаточным ящиком с правой стороны панели приборов. Остальные предохранители следует заменять в сервисной сети.

Примечание
Механики сервисной сети могут получить информацию о предохранителях и реле в разделе “Methodes” (“Методы ремонта”) в сети. Компания “СITROEN / PEUGEOT” не несет никакой ответственности за неисправности вашего автомобиля, вызванные установкой дополнительного электрооборудования, не изготовленного или не рекомендованного к использованию компанией “ CITROEN / PEUGEOT либо установленного с нарушением ее инструкций. В особенности это относится к электрооборудованию, потребляющему в сумме ток более 10 мА.

ИЗВЛЕЧЕНИЕ И ЗАМЕНА ПРЕДОХРАНИТЕЛЯ

Перед заменой предохранителя необходимо выяснить и устранить причину неисправности.

• Для извлечения предохранителя пользуйтесь предусмотренным для этого пинцетом.

ВНИМАНИЕ
Вышедший из строя предохранитель следует заменять предохранителем такого же номинала.

БЛОК ПРЕДОХРАНИТЕЛЕЙ В ПАНЕЛИ ПРИБОРОВ

Откройте крышку, закрывающую блок предохранителей.

Предохранитель №
Номинальный ток, А
Защищаемая цепь

1
15
Очиститель заднего стекла

2
–
Не используется

3
5
Подушка безопасности

4
10
Кондиционер, диагностический разъем, зеркало заднего вида, регулятор фар

5
30
Стеклоподъемники

6
30
Замки

7
5
Задний плафон, передний плафон индивидуального освещения, люк в крыше

8
20
Автомагнитола, CD-чейнджер, дисплей, блок контроля давления воздуха в шинах, охранная сигнализация и сирена

9
30
Розетки 12 В передняя и задняя

10
15
Колонка

11
15
Цепь малого тока замка зажигания

12
15
Датчик дождя и освещенности, подушка безопасности

13
5
Панель приборов

14
15
Парктроник, панель управления кондиционером, система громкой связи

15
30
Замки

16
–
Не используется

17
40
Подогрев заднего стекла и зеркал

БЛОК ПРЕДОХРАНИТЕЛЕЙ В САЛОНЕ

Предохранитель №
Номинальный ток, А
Защищаемая цепь

1
–
Не используется

2
20
Подогрев сидений

3
–
Не используется

4
15
Реле складных зеркал заднего вида

5
15
Реле розетки для подключения холодильной камеры

БЛОК ПРЕДОХРАНИТЕЛЕЙ В МОТОРНОМ ОТСЕКЕ

Поднимите капот, снимите с фиксаторов и извлеките соответствующий блок с предохранителями.

Предохранитель №
Номинальный ток, А
Защищаемая цепь

1
20
ЭБУ двигателя

2
15
Звуковой сигнал

3
10
Насос омывателей ветрового и заднего стекол

4
20
Насос омывателя фар

5
15
Системы управления двигателем

6
10
Датчик угла поворота рулевого колеса, система ESP

7
10
Контактор сигнала торможения, контактор педали сцепления

8
25
Стартер

9
10
Привод регулятора фар, ЭБУ парктроника

10
30
Системы управления двигателем

11
40
Не используется

12
30
Стеклоочиститель

13
40
Интеллектуальный коммутационный блок

14
30
Насос

15
10
Правая фара дальнего света

16
10
Левая фара дальнего света

17
15
Правая фара ближнего света

18
15
Левая фара ближнего света

БЛОК ПРЕДОХРАНИТЕЛЕЙ ПРИЦЕПНОГО УСТРОЙСТВА / ПРИЦЕПА / КУЗОВНОЙ МОДИФИКАЦИИ / ПЛАТФОРМЫ С КАБИНОЙ

В таблице приведены только предполагаемые предохранители, так как данный блок является дополнительным и может использоваться в зависимости от внесенных в конструкцию кузова изменений, которые невозможно предусмотреть в руководстве по эксплуатации автомобиля.

Предохранитель №
Номинальный ток А
Защищаемая цепь

1
15
Не используется

2
15
Реле замка зажигания, опционный генератор

3
15
Питание прицепа 12 В

4
15
Цепь постоянного питания трансформаторов

5
40
Аварийные огни

5

Peugeot Partner — инструкции по ремонту и руководства по обслуживанию | Автомобильные Новости Рунета – Каталог Автомобилей



Название книги

PEUGEOT PARTNER / CITROEN BERLINGO 2002-2008 бензин / дизель Пособие по ремонту и эксплуатации

Издательство: Арус

Справочно-информационное иллюстрированное издание Инструкция по ремонту Peugeot Partner / Citroen Berlingo, устройство, руководство по эксплуатации и техническому обслуживанию Peugeot Partner / Citroen Berlingo, которые выпускались с 2002 по 2008 года и оборудовались бензиновыми двигателями литражом 1,1, 1,4, 1,6, а также дизелями литражом 1,6, 1,9, 2,0. Оснащались модели 5-ти ступенчатой РКПП.

Описание книги

Справочно-информационное иллюстрированное издание Инструкция по ремонту Peugeot Partner / Citroen Berlingo, устройство, руководство по эксплуатации и техническому обслуживанию Peugeot Partner / Citroen Berlingo, которые выпускались с 2002 по 2008 года и оборудовались бензиновыми двигателями литражом 1,1, 1,4, 1,6, а также дизелями литражом 1,6, 1,9, 2,0. Оснащались модели 5-ти ступенчатой РКПП.

Как и все профессиональные технические автоиздания, очередная книга по ремонту питерского издательства Арус расскажет будущему пользователю как можно быстро и главное грамотно провести необходимые операции по диагностике и ремонту различных узлов, агрегатов, механизмов и деталей, а также двигателя автомобиля Пежо Партнер, Ситроен Берлинго. Руководство поможет владельцу не только в его гараже, но может случиться превратится в совершенно незаменимый атрибут в дороге, в момент когда происходит некая неполадка и рядом элементарно не окажется никого, кто мог бы помочь водителю делом или столь необходимым советом. Часто такая литература вполне заменит советами со своих страниц казалось бы неизбежную эвакуацию, но если характер повреждения таков, что доставить машину в техцентр явно необходимо, просто вообразите насколько кстати такой мануал придется местным технарям.

Материалы можно использовать и как обучающее техническое чтиво для подрастающего поколения взрослыми во время проведения самостоятельного техосмотра или просто в домашней обстановке. О положительных результатах свидетельствуют многочисленные благодарные отзывы наших покупателей, многие из которых стали уже постоянными.

В начале данного справочника помещена инструкция по эксплуатации Peugeot Partner / Citroen Berlingo.

Важная любому пользователю информация по осуществлению регулярного самостоятельного технического обслуживания, схемы электрических соединений (электросхемы) авто, включены в отдельные части этой инструкции по ремонту.

Помимо этого данные из руководства позволят владельцу подобрать необходимые запчасти Peugeot Partner / Citroen Berlingo.

Настоящее ремонтное издание станет добротным помощником всем тем, кто уже владеет автомашиной Пежот Партнер, Цитроен Берлинго, или раздумывает приобрести такую в ближайшем будущем, сотрудникам автомобильных центров, механикам и техникам СТО, мастерских авторемонта и многочисленных сервисов на дорогах, другим техническим профи, осуществляющим ремонтные и диагностические процедуры с легковой техникой.

СОДЕРЖАНИЕ КНИГИ РУКОВОДСТВО ПО РЕМОНТУ, ЭКСПЛУАТАЦИИ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ PEUGEOT PARTNER / CITROEN BERLINGO 2002-2008 бензин / дизель

Об этом Руководстве 4

Диагностика неисправностей узлов и систем автомобиля 11

Часть А: Доступ, защита

Капот 30

Заливная горловина топливного бака 31

Верхний люк (модели соответствующей комплектации) 31

Единый замок и противоугонная система 31

Часть В: Элементы систем безопасности Общая информация 32

Ремни безопасности 32

Регулировка сидений 33

Системы дополнительной безопасности (SRS) 34

Часть С: Оборудование автомобиля, расположение приборов и органов управления

Расположение элементов управления и оборудования салона 35

Комбинация приборов, измерители, контрольные лампы, световые индикаторы и предупреждающие звуковые сигналы 35

Органы управления и оборудование салона 39

Часть О: Устройства обеспечения комфорта Системы вентиляции, отопления и охлаждения воздуха 45

Многофункциональный дисплей 47

Информационно-развлекательная система (аудиосистема/система телефонной связи) 48

Часть Е: Приёмы эксплуатации, принципы функционирования вспомогательных систем

Запуск двигателя 48

Остановка двигателя 48

Особенности эксплуатации автомобилей, оборудованных ручной коробкой переключения передач (РКПП) 49

Особенности управления автомобилем, оборудованным усилителем руля 49

Особенности эксплуатации автомобилей, оборудованных каталитическим преобразователем 49

Принцип функционирования системы управления скоростью (темпостат) 50

Особенности эксплуатации автомобилей, оборудованных системой ESP 50

Советы по экономичному вождению 51

Рекомендации по вождению автомобиля в неблагоприятных погодных условиях 52

Буксировка автомобиля 52

Буксировка прицепа 52

Общие сведения о настройках и регулировках 56

График текущего обслуживания (ТО) 56

Проверка и корректировка уровней рабочих жидкостей 56

Замена двигательного масла и масляного фильтра 59

Замена MTF 60

Замена охлаждающей жидкости 60

Замена топливного фильтра 60

Замена фильтрующего элемента воздухоочистителя 60

Замена салонного фильтра 60

Проверка состояния и замена свечей зажигания/ свечей накаливания 60

Проверка состояния и замена шлангов и металлических трубок коммуникационных линий, локализация утечек 61

Оценка состояния шарниров приводных валов и их пыльников 62

Проверка состояния и усилия натяжения, замена ремня привода вспомогательных агрегатов, замена ремня привода ГРМ 63

Замена тормозной жидкости 63

Проверка компонентов тормозной системы 63

Проверка исправности функционирования системы охлаждения 64

Проверка состояния шин и давления их накачки, ротация колёс 65

Проверка состояния и надёжности крепления компонентов шасси, подвески и рулевого привода 66

Проверка состояния компонентов выпускного тракта 66

Проверка состояния и замена щёток стеклоочистителей, прочистка и регулировка сопел подачи омывающей жидкости 66

Аккумуляторная батарея — общая информация, проверка состояния, уход и зарядка 67

Глава 2. Двигатель

Проверка компрессионного давления 71

Оценка состояния цилиндров 72

Проверка давления двигательного масла 72

Диагностика состояния двигателя с применением вакуумметра 73

Часть А: Бензиновые модели

Снятие и установка силового агрегата 75

Снятие и установка ремня привода вспомогательных агрегатов 77

Детали установки компонентов привода ГРМ 78

Детали установки впускного трубопровода 78

Детали установки выпускного коллектора 78

Детали установки компонентов системы смазки 81

Замена сальников коленчатого вала 81

Детали установки распределительных валов 84

Снятие и установка головки блока цилиндров 84

Обслуживание блока цилиндров 86

Схема прокладки электропроводки на двигателе 86

Часть В: Дизельные модели

Снятие и установка силового агрегата 88

Снятие и установка ремня привода вспомогательных агрегатов, проверка его натяжения 93

Снятие и установка компонентов привода ГРМ 96

Детали установки впускного трубопровода 98

Снятие и установка распределительных валов 98

Детали установки компонентов системы смазки 102 Замена сальников 102

Детали установки распределительных валов 107

Детали установки головки блока цилиндров 108

Обслуживание блока цилиндров 108

Схема прокладки электропроводки на двигателе 108

Глава 3. Системы охлаждения двигателя и кондиционирования воздуха салона

Часть А: Система охлаждения двигателя

Общая информация 111

Антифриз — общие сведения 111

Обслуживание системы охлаждения 112

Проверка исправности функционирования термостата 113

Снятие и установка выходного узла системы охлаждения 115

Снятие и установка передней опорной рамы 116

Снятие и установка радиатора 117

Детали установки водяного насоса 118

Детали установки вентиляторной сборки 119

Детали установки расширительного бачка 120

Схема прокладки линий тракта охлаждения двигателя 120

Детали установки и конструкция дополнительного отопителя 122

Часть В: Системы отопления, вентиляции и охлаждения салона

Общая информация, меры предосторожности 123

Оценка общего состояния К/С 124

Диагностика неисправностей, проверка состояния компонентов К/С 124

Детали установки теплообменника отопителя 129

Снятие и установка компрессора К/С и его муфты сцепления 131

Детали установки испарителя 132

Детали установки распределительного узла 132

Детали установки ресивера-осушителя 132

Схема прокладки воздуховодов 134

Схема прокладки соединительных линий рефрижераторного тракта 134

Глава 4. Системы управления двигателем/снижения токсичности отработавших газов, питания и выпуск

Общая информация, меры предосторожности 138

Часть А: Система питания бензиновых двигателей

Общая информация 139

Детали установки воздухоочистителя 141

Опорожнение топливного тракта 142

Снятие и установка сборки топливного насоса с датчиком запаса топлива 142

Снятие и установка топливного бака 143

Детали установки заливной горловины топливного бака 145

Детали установки педали газа 145

Детали установки топливораспределительной магистрали 145

Схема прокладки топливных линий 145

Снятие и установка инжекторов 146

Снятие и установка топливного фильтра 147

Часть В: Система питания дизельных двигателей

Общая информация 148

Детали установки воздухоочистителя 151

Проверка давления в топливном тракте, опорожнение тракта, прокачка топливного тракта 151

Снятие и установка топливного(ых) насоса(ов) 151

Снятие и установка топливного бака 154

Детали установки педали газа 155

Снятие и установка топливного фильтра 155

Снятие и установка турбокомпрессора 155

Снятие и установка топливораспределительной магистрали 157

Схема прокладки топливных линий 158

Снятие и установка форсунок 158

Детали установки сажевого фильтра 162

Часть С: Системы управления двигателем/снижения токсичности отработавших газов Общая информация 163

Система бортовой диагностики (OBD) — общая информация 166

Конфигурирование ЕСМ 167

Детали установки угольного адсорбера EVAP (бензиновые модели) 167

Часть D: Система выпуска отработавших газов Снятие и установка компонентов системы выпуска отработавших газов 168

Глава 5. Системы электрооборудования двигателя

Часть А: Система зажигания бензинового двигателя Общая информация, меры безопасности 171

Свечи зажигания — общая информация 171

Детали установки свечей и катушек зажигания 174

Часть В: Система предварительного накала дизельного двигателя

Общие сведения о системе преднакала 174

Проверка свечей накаливания 174

Детали установки свечей накаливания 174

Часть С: Системы заряда и запуска Общая информация, меры предосторожности 175

Диагностика неисправностей систем заряда и запуска 176

Проверка и обслуживание аккумуляторной батареи 176

Детали установки аккумуляторной батареи 176

Снятие и установка генератора 176

Снятие и установка стартёра 177

Проверки системы заряда 179

Проверки системы запуска 179

Глава 6. Маховик, сцепление, ручная и роботизированная коробки переключения передач

Общая информация 189

Оценка состояния шарнирных сборок валов привода передних колёс 189

Замена сальников приводных валов 190

Снятие и установка приводных валов 190

Глава 8. Тормозная система

Общая информация и меры безопасности 194

Прокачка гидравлического тракта тормозной системы, замена тормозной жидкости 195

Замена колодок тормозных механизмов передних и задних колёс 197

Снятие и установка тормозных дисков 198

Снятие и установка суппортов 198

Снятие и установка педальной сборки 200

Снятие и установка вакуумного насоса 200

Снятие и установка вакуумного усилителя тормозов 202

Снятие и установка тросов привода стояночного тормоза 203

Снятие и установка колёсных датчиков ABS 204

Детали установки резервуара тормозной жидкости 205

Детали установки блока управления ESP 206

Снятие и установка гидромодулятора ABS 205

Снятие и установка ГГЦ 205

Глава 9. Подвеска и рулевое управление

Общая информация 208

Оценка состояния компонентов подвески и рулевого привода 208

Насть А: Передняя подвеска Общие сведения 209

Снятие и установка поворотных кулаков 209

Снятие и установка штанги стабилизатора поперечной устойчивости 210

Снятие и установка стоек стабилизатора поперечной устойчивости 211

Снятие и установка управляющих рычагов 211

Детали установки амортизаторов 212

Конструкция стоечных сборок 212

Часть В: Задняя подвеска Общие сведения 212

Снятие и установка ступичных сборок 212

Детали установки управляющих рычагов и амортизаторов 213

Снятие и установка поперечной балки 214

Часть С: Рулевое управление Общие сведения 215

Детали установки рулевой рейки 215

Детали установки рулевых тяг 215

Общая информация 223

Часть А: Кузовные панели и элементы наружной отделки

Снятие и установка декоративной решётки радиатора 224

Снятие и установка обтекателя под ветровым стеклом автомобиля 225

Снятие и установка капота 225

Детали установки замков дверей и капота 226

Снятие и установка передних крыльев 226

Снятие, установка, разборка и сборка дверей 227

Снятие и установка переднего бампера 236

Снятие и установка заднего бампера 237

Снятие и установка локеров 238

Детали установки элементов потолочной отделки 239

Снятие и установка элементов остекления кабины 239

Детали установки дверных зеркал заднего вида, снятие и установка зеркального элемента 241

Снятие и установка верхнего люка, электромотора его привода и приводных тросов 242

Снятие и установка салонной перегородки (модели соответствующей комплектации) 243

Снятие и установка панели пола салона 244

Снятие и установка светоотражающего элемента на крыше 245

Часть В: Элементы внутренней отделки и компоненты оборудования салона

Детали установки панели приборов 245

Снятие и установка центральной консоли 246

Детали установки вещевых ящиков 247

Детали установки салонного зеркала и солнцезащитных козырьков 247

Детали установки центрального подлокотника 247

Снятие и установка задней и передней полок 247

Реле 260

Часть В: Осветительные и сигнальные приборы, элементы управления их функционированием

Регулировка угла наклона оптических осей фар 261

Снятие и установка наружных светотехнических приборов, замена ламп 262

Детали установки внутренних светотехнических приборов, замена ламп 265

Снятие и установка контактного кабельного барабана 266

Часть С: Схема прокладки электропроводки

Схема прокладки электропроводки 267

Часть D: Комбинация приборов

Снятие и установка комбинации приборов 268

Часть Е: Аудиосистема

Снятие и установка компонентов аудиосистемы 268

Часть F: Очистители и омыватели стёкол

Детали установки компонентов системы омывания линз фар 270

Детали установки компонентов системы омывания ветрового стекла 270

Детали установки компонентов системы омывания заднего стекла 270

Детали установки компонентов привода очистителей ветрового стекла 271

Детали установки компонентов привода очистителей заднего стекла 271

Часть G: Клаксон, прикуриватель, розетка отбора мощности

Детали установки клаксона 272

Детали установки прикуривателя и розетки отбора мощности 272

Часть Н: Системы дополнительной безопасности (SRS)

Снятие и установка фронтальных подушек безопасности 272

Снятие и установка боковых подушек безопасности 273

Снятие и установка ECU SRS 274

Детали установки компонентов системы помощи при парковке 271

Интересные записи

Предохранители Peugeot 308 (T7)

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. На автомобиле установлены три монтажных блока с плавкими предохранителями: два в моторном отсеке и один в салоне под панелью приборов.

Расположение и назначение предохранителей в монтажном блоке, размещенном в моторном отсеке, показано на рисунке и таблице ниже.

Назначение предохранителей и плавких вставок в монтажном блоке, расположенном в моторном отсеке

№
Номер предохранителя в руководстве по эксплуатации
Сила тока, А
Цвет предохранителя
Цепь нагрузки

1
F10
30
Зеленый
Компоненты системы электронного управления бензиновым двигателем: катушки зажигания, электромагнитные клапаны, датчики концентрации кислорода, форсунки, элементы системы подогрева, топливный насос, электронный термостат; дизельным двигателем: электромагнитные клапаны, элементы системы подогрева

2
F20
10
Красный
Электронный термостат, электромагнитные клапаны системы регулирования топливоподачи, электромагнитный клапан системы регулирования давления турбонаддува (дизельный двигатель), датчик уровня охлаждающей жидкости (дизельный двигатель)

3
F19
15
Синий
Подогреватель масляных паров (1,4 л 16V и 1,6 л VT 16V), электромагнитный клапан адсорбера (1,4 л 16V и 1,6 л VTi 16V), датчики концентрации кислорода (бензиновый двигатель), электромагнитные клапаны системы охлаждения воздуха (дизельный двигатель)

4
F18
15
Синий
Правая фара (ближний свет)

5
F17
15
Синий
Левая фара (ближний свет)

6
F16
10
Красный
Левая фара (дальний свет)

7
F15
10
Красный
Правая фара (дальний свет)

8
F4
20
Желтый
Омыватель фар

9
F2
15
Синий
Звуковой сигнал

10
F10
10
Красный
Диагностический разъем, фары с направленным светораспределением, датчик расхода воздуха (дизельный двигатель), насос для подачи присадки в сажевый фильтр (дизельный двигатель)

11
F21
10
Красный
Цепь датчика скорости движения автомобиля, ЭБУ систем ABS/ESP

12
F7
5
Коричневый
Питание реле вентилятора системы охлаждения двигателя, выключатель реле системы Valvetronic (1,4 л 16V и 1,6 л VTi 16V), охлаждение турбонаддува (1,6 л THP 16V), датчик расхода воздуха (1,6 л HDI 16V)

13
F12
10
Красный
ЭБУ усилителя рулевого управления, автоматическая коробка передач, датчик уровня охлаждающей жидкости

14
F8
30
Зеленый
Малая/большая скорость работы очистителя ветрового стекла

15
F14
25
Белый
Выключатель стартера

16
F3
30
Зеленый
Электромагнитный клапан давления турбонаддува

17
F13
10
Красный
Омыватель переднего и заднего стекол

18
F11
40
Красный
Питание интеллектуального коммутационного блока («+» от замка зажигания)

19
F1
40
Красный
Электровентилятор системы кондиционирования

20
F5
20
Желтый
Питание ЭБУ двигателя, электроклапаны насос-форсунки и система рециркуляции отработавших газов EGR (на двигателе 2,0 л HDI 16V), форсунки (на двигателе 2,0 л HDI 16V)

21
F6
15
Синий
Электромагнитные клапаны адсорбера, электрический редукционный клапан системы турбонаддува (двигатель 1,6 л THP 16V), подогреватель масляных паров (1,6 л THP 16V), подогреватель дизельного топлива (1,6 л HDI 16V)

Кроме того, блок предохранителей и плавких вставок установлен на пластмассовом держателе над клеммой «плюс» аккумуляторной батареи в моторном отсеке.

Назначение предохранителей и плавких вставок в монтажном блоке, расположенном на клемме «плюс» аккумуляторной батареи

№
Номер предохранителя в руководстве по эксплуатации
Сила тока, А
Цвет предохранителя
Цепь нагрузки

1
F1
15
Синий
Коробка передач (секвентальная или автоматическая)

2
F2
15
Синий
Диагностический разъем, дневные ходовые огни

3
F3
5
Коричневый
Двухфункциональный контактор тормозной системы

4
E4
–
–
Резерв

5
F10
80
–
Электронасос гидроусилителя рулевого управления

6
F9
70
–
ЭБУ системы подогрева (дизельный двигатель)

7
F8
100
–
Блок коммутатора и системы защиты

8
F7
–
–
Резерв

9
F6
30
–
Электронасос секвентальной коробки передач

10
F5
30
–
Электродвигатель системы Valvetronic (1,6 л THP 16V)

Расположение предохранителей в монтажном блоке в салоне автомобиля.

Назначение предохранителей в монтажном блоке, расположенном в салоне автомобиля

№
Номер предохранителя в руководстве по эксплуатации
Сила тока, А
Цвет предохранителя
Цепь нагрузки

1
F11
15
Синий
Цепь малого тока замка зажигания

2
F6
30
Зеленый
Задние стеклоподъемники

3
F15
30
Зеленый
Запирание замков и суперблокировка

4
F5
30
Зеленый
Передние стеклоподъемники, питание, приводы складных зеркал заднего вида, шторка панорамной крыши

5
F10
15
Синий
Подрулевые переключатели, сирена охранной сигнализации, ЭБУ системы охранной сигнализации

6
F8
20
Желтый
Аудиосистема, радиотелефон, CD-чейнджер, многофункциональный дисплей, система контроля давления воздуха в шинах

7
F7
5
Коричневый
Передний и задний плафоны, плафоны индивидуального освещения, задние спот-плафоны, подсветка зеркал на противосолнечных козырьках, подсветка вещевого ящика, переносная лампа

8
F14
15
Синий
Многофункциональный дисплей, усилитель, устройство Hands free, датчик дождя/освещенности, ЭБУ системы предупреждения при заезде на стоянку (парктроник), коммутационный блок прицепа, система предупреждения о непреднамеренном пересечении линии дорожной разметки

9
F9
30
Зеленый
Розетка 12 В передняя, прикуриватель

10
F12
15
Синий
Комбинация приборов, панель сигнальных ламп ремня и подушки безопасности переднего пассажира, кондиционер, блок памяти сиденья водителя, выключатели в зоне сидений 2-го ряда, модуль учебного автомобиля

11
F13
5
Коричневый
Электронный блок системы управления двигателем, подушки безопасности, рычаг селектора секвентальной автоматической коробки передач

12
F3
5
Коричневый
ЭБУ подушек безопасности и пиротехнических преднатяжителей

13
F4
10
Красный
Контактор педали сцепления и двухфункциональный контактор тормозной системы, внутрисалонное светочувствительное зеркало заднего вида, кондиционер воздуха, датчик положения рулевого колеса, автоматическая коробка передач, коммутационный блок системы защиты

14
F1
15
Синий
Очиститель заднего стекла

15
F17
40
Красный
Обогрев заднего стекла и наружных зеркал заднего вида

16
SH
–
–
Шунт PARC
