Регулировка зажигания на ВАЗ 2109 своими руками

Ремонт автомобиля своими руками › Регулировка зажигания ›

Проблемы с зажиганием приводят к некорректной работе двигателя. Регулировка зажигания Ваз 2109 своими руками позволяет дёшево и быстро наладить настройки. Перед началом обязательно ознакомиться с инструкцией по регулировке зажигания.

Схема установки момента зажигания.

Регулировка электронного зажигания на инжекторе

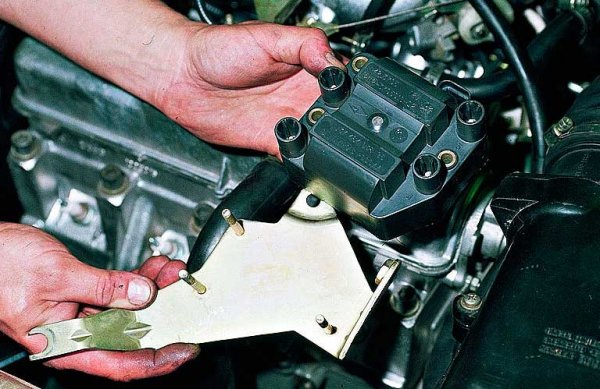

Lada 2109 с инжекторным типом двигателя оборудована электронным модулем зажигания. Регулировка зажигания осуществляется путём программирования электронного блока управления. Без СТО провести такую процедуру невозможно — нужно специальное программное обеспечение.

Регулировка зажигания стробоскопом

Проверка и регулировка угла опережения зажигания производится на холостом ходу двигателя. Обороты коленчатого вала должны быть в пределах 820–900 об/мин.

Фотография замка зажигания на ВАЗ 2109.

Прогреть двигатель до 90 градусов.

Установить частоту вращения коленвала на уровне 820–900 об/мин. В случае выхода холостого хода за пределы — провести регулировку количества ТВС карбюратора.

Отсоединить шланг вакуума от штуцера.

Заглушить двигатель автомобиля.

В шланге вакуума убрать просвет.

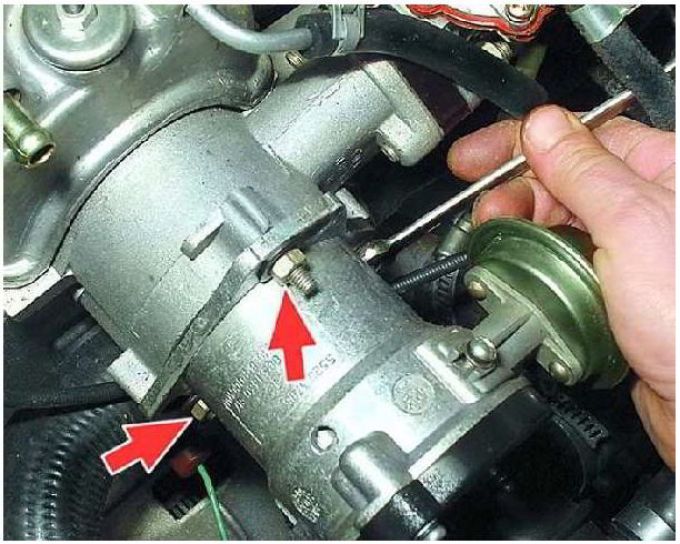

Открутить три гайки крепления прерывателя-распределителя.

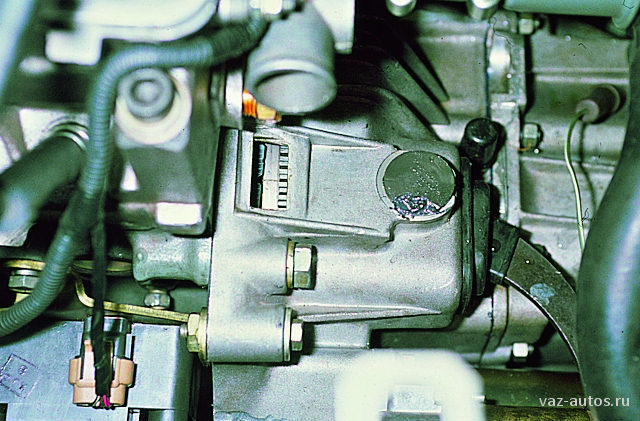

Извлечь резиновую пробку из картера КПП — там находится смотровое отверстие маховика.

Отсоединить провод первого цилиндра от крышки распределительного вала.

Подключить стробоскоп на место отсоединённого провода и к аккумулятору.

Завести автомобиль — стробоскоп начнёт посылать импульсы в такт маховику.

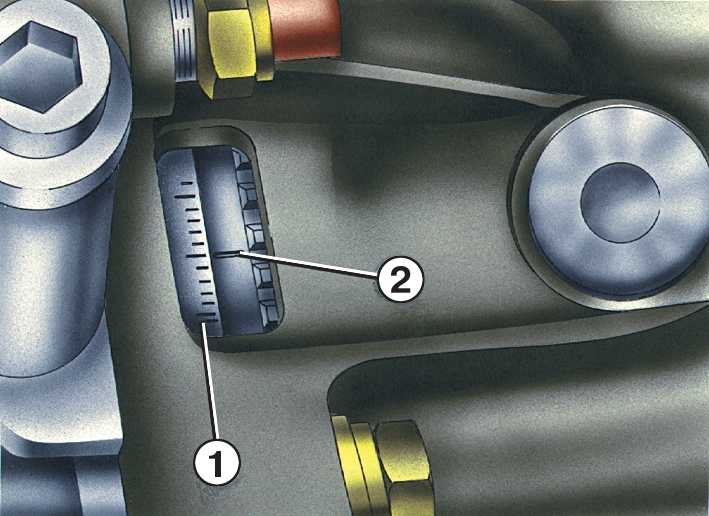

Вращать распределительный вал до сравнения риски с меткой на маховике.

Пометить метку.

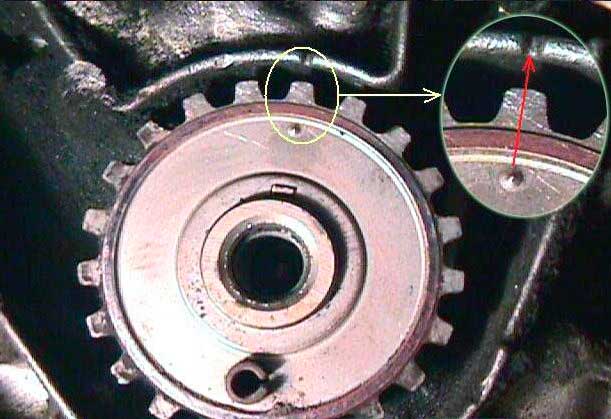

Проверка метки на маховике проводится по метке шкива коленвала.

Совпадение меток означает, что регулировка системы зажигания проведена правильно.

Регулировка зажигания по лампочке

Существуют способы регулировки без стробоскопа. Для проведения регулировки с помощью лампочки потребуется ключ для вращения коленчатого вала и стандартная лампочка на 12 вольт.

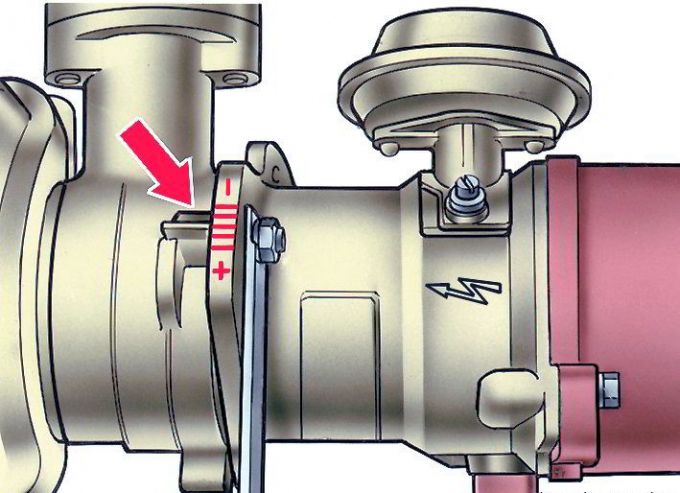

Установка момента зажигания путём ослабления крепления датчика момента искрообразования.

Порядок регулировки зажигания по лампочке

Специальным ключом провернуть коленвал до совпадения меток. При отсутствии ключа для коленвала — включить 4-ю передачу и толкать автомобиль пока не совпадут метки.

Подключить 12-вольтную лампочку к проводу, связывающему трамблёр и катушку зажигания.

Подсоединить лампочку к массе с помощью второго провода.

Подключить центральный провод к массе Лада 2109.

Ослабить бoлты на корпусе тpaмблёpa и включить зажигание — должна загореться лампочка.

Bpaщaть кopпyc вправо до погасания лампочки.

После погасания лампочки плавно поворачивать трамблер в левую сторону.

Остановиться в момент загорания лампочки.

Закрутить болты корпуса.

Схема регулировки зажигания по лампочке идеально подходит для проведения операции в домашних условиях без дополнительных затрат на прибор.

Регулировка зажигания по тахометру

Для проведения этого вида экономичной регулировки зажигания Жигули 2109 понадобится два человека. Один должен находиться в салоне «Девятки», второй — вращать трамблер.

Пошаговая регулировка по тахометру

Включить зажигание и следить за стрелкой тахометра.

Второй человек должен ослабить болты крепления трамблёра и провернуть его.

При повороте ключа в зажигании стрелка тахометра резко отклоняется и возвращается на ноль.

Трамблёр должен остаться в положении, когда стрелка тахометра отклоняется.

Этот метод регулировки момента зажигания требует терпения, так как с первого раза настроить очень тяжело.

Проверка зажигания

Для проверки регулировки системы зажигания ВАЗ 2109 нужно выехать на ровную дорогу.

• Разогнать автомобиль до 50 км/ч.
• Включить 4-ю передачу и выжать до упора педаль газа.

Позднее зажигание диагностируется по отсутствию звуков при разгоне. Раннее зажигание — детонационные звуки очень громкие. В обоих случаях нужна повторная регулировка опережения зажигания.

Ремонтируем автомобиль ВАЗ 2109 самостоятельно:

Как выставить зажигание на ВАЗ-2109 (карбюратор)

Неверно выставленное зажигание далеко не самым лучшим образом сказывается на работе двигателя, ухудшая его эксплуатационные характеристики.

Многие автовладельцы, как только появляются первые проблемы с мотором, из-за недостатка опыта решают, что причиной всему является поломка карбюратора.

В действительности зачастую проблема кроется в неправильно настроенном моменте зажигания и устранить её можно, если знать, как выставить зажигание на ВАЗ-2109 (карбюратор), воспользовавшись нехитрым набором инструментов.

https://www.youtube.com/watch?v=A7WQ6fEN1Bg

Исходя из каких признаков можно сделать вывод о том, что на вашем автомобиле угол опережения зажигания не соответствует рекомендациям, заявленным заводом-изготовителем? В подобных случаях наиболее часто проявляются такие «симптомы»:

• затруднённый запуск двигателя;
• нестабильный холостой ход и неровная работа силового агрегата в целом;
• заметное снижение мощности мотора, а также его приёмистости;
• повышение расхода топлива;
• появление провалов в оборотах при разгоне машины;
• наличие густого чёрного дыма в выхлопных газах при пуске мотора и во время езды (свидетельствует о слишком раннем моменте и, как следствие, плохом сгорании топлива).

Каждый из этих признаков является причиной того, что двигатель начинает работать менее эффективно, и это, в свою очередь, сказывается на комфортности эксплуатации автомобиля в целом. Поэтому мы рекомендуем ознакомиться с руководством, как выставить зажигание на автомашине ВАЗ-2109 с карбюраторным мотором, чтобы применить эти знания на практике, если потребуется.

В гаражных условиях настраивать угол опережения может даже водитель, не обладающий опытом проведения автомобильного ремонта. Для этого потребуется гаечный ключ на «10» и стробоскоп либо лампочка.

Естественно, при помощи стробоскопа настройка зажигания ВАЗ-2109 (карбюратор) будет более удобной и точной, но с помощью лампочки вы также сможете добиться удовлетворительного результата.

Далее, мы рассмотрим, как производятся регулировочные работы с применением обоих вариантов.

Скидки на новые автомобили!Выгодный кредит от 9.9%
Рассрочка 0%

Настройка зажигания с использованием стробоскопа

Корректной может считаться проверка и последующая регулировка зажигания ВАЗ-2109 (карбюратор) только в том случае, если двигатель прогрет до своей рабочей температуры (в диапазоне от 80 до 90 градусов). Все дальнейшие действия должны выполняться в соответствии с приведённой ниже инструкцией:

Запустите мотор и установите обороты коленвала на 800–900 об/мин.

Снимите шланг вакуума со штуцера вакуум-корректора опережения зажигания и, заглушив мотор, перекройте просвет в шланге.

Воспользовавшись ключом на «10», открутите три гайки, на которых крепится прерыватель-распределитель.

На картере КПП расположено смотровое окно, закрытое пробкой, после извлечения которой взору открывается зубчатый венец маховика. Проворачивайте маховик до тех пор, пока не увидите установочную метку, разместив которую напротив центрального деления на шкале, расположенной на краю смотрового окна, вы поставите первый и четвёртый поршни в верхнюю мёртвую точку. Нелишним будет проверить правильность расположения этой метки — для этого найдите такую же метку на шкиве коленвала и убедитесь, что она совмещена с меткой на крышке ГРМ.Убедитесь, что метки совпадают

Теперь нужно подключить стробоскоп, подсоединив его один провод к распредвалу вместо центрального высоковольтного провода, а второй — к отрицательной клемме аккумулятора.

Снова запустите двигатель и повторно убедитесь, что коленчатый вал вращается с требуемой частотой холостого хода.

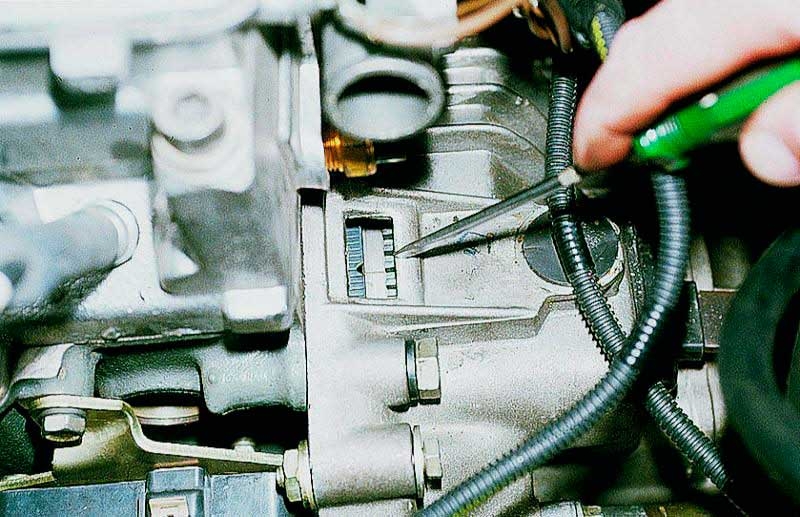

Направьте луч стробоскопа в смотровое окно — импульсы прибора соответствуют моменту появления метки маховика.

Теперь необходимо поворачивать трамблёр до тех пор, пока не установите нужный угол опережения. Согласно паспортным данным, для бензина А-92 этот угол составляет 1 ± 1 градусов, а для бензина А-95 — 4 ± 1 градусов. Добейтесь размещения метки напротив нужной риски, и установка зажигания ВАЗ-2109 (карбюратор) может считаться выполненной.

Применение этого метода позволит вам настроить зажигание своими руками настолько точно, насколько это возможно без участия специалиста.

Как выставить угол опережения зажигания по лампочке

Если у вас в наличии нет стробоскопа и вы не намерены его покупать, то, ознакомившись с руководством, как настроить зажигание на ВАЗ- 2109 (карбюратор) с использованием лампочки, вы сможете выполнить необходимые регулировки без его применения. Алгоритм действий для этого способа следующий:

Для начала необходимо совместить метки на шкиве коленвала и на крышке ГРМ. Сделать это можно, повернув коленчатый вал. Для этого воспользуйтесь специальным ключом. Если же такой ключ отсутствует, можно, включив четвёртую передачу, толкать автомобиль до совпадения меток.

Далее, отсоедините от прерывателя провод, идущий на катушку зажигания, и соедините его с проводом 12-вольтной лампочки. Второй провод лампочки нужно подключить к массе (корпусу машины).

Как и в случае с использованием стробоскопа, ослабьте гайки крепления трамблёра.Сам трамблер крепится тремя гайками

Включите зажигание (лампочка должна гореть) и не спеша поворачивайте корпус прерывателя-распределителя до тех пор, пока электролампочка не погаснет. Как только это произошло, начинайте поворачивать в обратную сторону и в момент, когда лампочка загорится, можете затягивать крепления прерывателя-распределителя.

На этом установка зажигания считается завершённой, и если вы всё сделали правильно, то выставленный таким образом угол опережения обеспечит эффективную работу двигателя.

Как самостоятельно протестировать работу зажигания

Этот довольно простой способ проверки работы системы зажигания может применяться как для автомобилей «девятого» семейства, так и для других легковых транспортных средств, оснащённых карбюраторным двигателем. Однако сразу следует оговориться, что здесь требуется определённый опыт, поскольку проверка производится на слух.

Итак, вначале нужно разогнать автомашину до скорости 50 км/ч и включить четвёртую передачу. Теперь выжмите до упора педаль газа и слушайте работу мотора. Если в этот момент появились тихие детонационные звуки, значит, угол опережения зажигания ВАЗ-2109 установлен верно.

О позднем моменте свидетельствует отсутствие звуков при разгоне. В случае же, когда детонационные звуки слишком громкие, следует делать вывод о раннем зажигании. Как в первом, так и во втором случае двигателю вашего автомобиля требуется повторная настройка момента зажигания.

Настройка зажигания ВАЗ 2109

Эксплуатация отечественных автомобилей вообще, и тольяттинской «девятки» в частности, в довольно непростых климатических и дорожных условиях Российской Федерации предполагает возникновение аварийных ситуаций, и, как следствие, проведения ремонтно-восстановительных мероприятий.

Все это не может не сказаться на корректности функционирования системы зажигания «ВАЗовской» «девятки».

А, не настроенная система зажигания, в свою очередь, предполагает перегрев силовой установки и ее нестабильную работу в разнообразных режимах, увеличенное потребление топлива и существенную потерю мощности.

Итак, регулировка зажигания «ВАЗ 2109». Существует несколько, относительно несложных в техническом плане, способов настройки зажигания «девятки». Однако стоит различать тип силового агрегата, поскольку установленный на «ВАЗ 2109» инжектор модуль зажигания, настраивается иначе, нежели зажигание карбюраторной силовой установки.

Способы настройки зажигания на ВАЗ

В качестве материально-технического обеспечения процесса регулировки по данной методике вам понадобятся: специальный ключ для вращения коленвала и электрическая лампа напряжением 12 Вольт.
Далее выполняем следующие мероприятия:

• Вращая коленчатый вал посредством специального ключа, выставляем его по меткам.
• К электрическому проводу, выходящему из трамблера к катушке зажигания, подключаем один из контактов электролампы (при помощи провода).
• Второй контакт электролампы подсоединяем к «-», то есть «массе».
• Центральный провод также замыкаем на «массу» автомобиля.
• Ослабляем болты, фиксирующие корпус трамблера, после чего включаем зажигание. Электролампа должна светиться.

• Осуществляем вращение корпуса трамблера (по часовой стрелке) до момента погасания электрической лампочки.
• После того, как лампа погаснет, вращаем корпус трамблера в обратную сторону. Движение необходимо выполнять как можно плавнее.
• Момент «загорания» электрической лампы – итоговая цель ваших манипуляций. Прекращаете вращение и заворачиваете болты, фиксирующие корпус трамблера.

Случается, что электролампа не «желает» светиться.

В этом случае, отверните стопорную гайку, фиксирующую пластину распределителя (при помощи ключа на «13»), поверните корпус (по часовой стрелке) на угол до 450, а затем – в обратном направлении до момента загорания. Заворачиваем гайку фиксации стопорной пластины, жестко удерживая при этом распределитель.  Регулировка зажигания «ВАЗ 2109» первым способом выполнена.

Регулировка зажигания ВАЗ-2109

Основным элементом технического обеспечения этого способа установки зажигания «девятки» является стробоскоп. Подготовительные мероприятия выглядят следующим образом:

• С картера коробки переключения передач снимаем резинку, освобождая окно маховика.
• Высоковольтный провод 1-го цилиндра отсоединяем от крышки распределительного вала, а на его штатное место подключаем датчик стробоскопа.

• Подаем электропитание на стробоскоп от аккумуляторной батареи автомобиля.
• Запускаем двигатель транспортного средства.

Функционирующий стробоскоп генерирует и посылает световые импульсы (в такт с маховиком).

Ослабляете гайки крепления трамблера (три штуки) и начинаем вращать (плавно) распределитель зажигания, одновременно контролируя окно маховика. В момент, когда метка (поз.

1), нанесенная на маховике двигателя займет позицию, расположенную между средним делением (поз.2) и следующим делением (поз.3), прекратите вращение распределителя.

Третий вариант регулировки

Настройка зажигания данным способом требует участия двух человек, один из которых должен находиться в салоне автомобиля. Подробнее это выглядит следующим образом:

• Регулировщик в салоне включает зажигание и контролирует по тахометру число оборотов.
• В моторном отсеке ослабляете крепежные болты корпуса трамблера, и начинаете его (корпус) вращать.
• Момент зажигания (цель настройки) определяется резким колебанием и возвращением к нулевой отметке стрелки тахометра.
• Корпус трамблера фиксируется в положении, инициирующем начало отклонения стрелки тахометра. Ввиду сложности его (положения) определения, операцию, скорее всего, придется выполнить неоднократно.

Контроль регулировки зажигания

Для того чтобы убедиться в корректности выполненных настроек, необходимо выполнить некоторые контрольные мероприятия. Рассмотрим перечень этих мероприятий:

• Прогреваем до «рабочей» температуры силовой агрегат и плавно нажимаем педаль акселератора, доводя обороты до максимальных. «Провалы» в работе силовой установки должны отсутствовать.
• Выезжаем на ровный участок дорожного полотна и разгоняем автомобиль до скорости 40-50 километров в час.
• Резко нажимаем педаль акселератора. Возникновение кратковременной детонации свидетельствует о том, что регулировка зажигания «ВАЗ 2109» выполнена правильно.

В заключение нашей статьи – пару слов об инжекторных «девятках». Установленный на «ВАЗ 2109» инжектор модуль зажигания регулируется через программирование ЭБУ (электронного блока управления).

Выполнение такой процедуры самостоятельно возможно (теоретически), но требует специального программного обеспечения созданного для конкретного типа контроллеров и определенных, достаточно специфических знаний.

Видео – Установка зажигания (ВАЗ 2109)

Как выставить зажигание на ваз 2109 карбюратор без стробоскопа

Для того, чтобы понять как выставить зажигание на ВАЗ 2109, надо разобраться как работает система зажигания и на что она влияет. Система зажигания отвечает за то, чтобы создать искру в цилиндре в определенный момент — момент зажигания, его еще называют углом зажигания.

Часто бывает, что владельцы данных автомобилей при плохой работе двигателя хватаются ремонтировать карбюратор, в то время, как проблема может крыться совсем в другом, а именно в настройке системы зажигания.

Последствия неправильно выставленного зажигания

Для того, чтобы более точно диагностировать проблему работы двигателя, рассмотрим симптомы, которые появляются при неправильно выставленном зажигании:

• не ровная работа двигателя на холостом ходу;
• густой черный дым из выхлопной трубы после запуска двигателя и во время движения (свидетельствует о плохом сгорании топливно-воздушной смеси). Плохому сгоранию смеси предшествует слишком раннее зажигание;
• провалы в оборотах при нажатии на педаль газа на ходу;
• заметное снижение мощности и приемистости двигателя.

Способы регулировки зажигания

Правильно выставить зажигание можно двумя способами, как с помощью специального оборудования, так и подручными средствами:

• с помощью стробоскопа;
• с помощью обычной лампочки.

Конечно, используя стробоскоп выполнить настройку угла зажигания будет гораздо проще, стоимость данного оборудования невысока.

В любом случае, вне зависимости от выбранного способа регулировки, необходимо провести подготовительные работы, а именно прогреть автомобиль до рабочей температуры  (80-90 градусов) и выставить число оборотов 800 в минуту, с помощью регулятора топлива на корпусе карбюратора.

Как выставить зажигание на ВАЗ 2109 стробоскопом

• Первое, что необходимо сделать, обеспечить видимость маховика. Для этого потребуется снять защитную резинку с картера КПП;
• Вместо высоковольтного провода первого цилиндра на крышке распредвала, подключаем датчик стробоскопа;
• Подключаем стробоскоп к аккумулятору;
• Запустить двигатель.

Далее необходимо открутить крепление трамблера.

Стробоскоп необходимо направлять в окно на маховик, в такт со стробоскопом должна появляться метка на маховике. Ее положение меняем плавно поворачивая трамблер.

Как только метка сравняется с риской, то это означает, что зажигание выставлено правильно.

Как выставить зажигание без стробоскопа лампочкой

Без стробоскопа правильно выставить зажигание можно с помощью лампочки, рассмотрим алгоритм действий:

• отсоединяем от трамблера провод, идущий на катушку зажигания. К нему необходимо подключить провод от лампочки (например, переноски). Другой провод от лампы необходимо соединить с массой автомобиля (кузов);
• аналогично регулировке со стробоскопом, откручиваем крепление трамблера;
• включаем зажигание — лампочка должна загореться. Далее необходимо плавно вращать трамблер, пока лампа не погаснет. После того, как лампа погасла, также плавно поворачиваем трамблер в обратную сторону и как только лампочка снова загорится, можно затягивать крепление трамблера.

Конечно данный способ не позволит настроить зажигание с большой точностью, как со стробоскопом, но все же хорошую и правильную работу двигателя достичь можно.

Как выставить зажигание на ВАЗ 2109, фото и видео

Многие автолюбители, у которых есть в наличии автомобиль ВАЗ-21099, скорее всего сталкивались с затруднениями, связанными с корректной работой двигателя.

Распространенная проблема – поворот ключа двигателя запускает его, но двигатель некорректно реагирует на холостое зажигание.

Попробуем разобраться в причине появления подобной проблемы, которая скорее всего связана именно с неверно выставленным зажиганием.

Система зажигания – это связанные между собой разнообразные приборы и устройства, которые гарантируют появление электрического разряда, который в свою очередь поджигает смесь топлива и воздуха в системе двигателя внутреннего сгорания. Данная система играет огромное значение в техническом оснащении автомобиля и электрооборудовании.

Нас интересует не вся система зажигания, а только момент появления искры, который определяет правильность работы всей системы. Этот момент называется моментом зажигания, т.к.

определяет время поджигания рабочей смеси в сжатом виде. Неправильно выставленный момент зажигания влечет за собой множество проблем в работе автомобиля.

С помощью данной статьи вы узнаете, как определить неполадку, чем она грозит и как её исправить.

ВАЗ-21099: под капотом

Проблемный запуск двигателя, едкий дым из выхлопной трубы и другие неприятности, которые могут случиться с вашим автомобилем – часто следствие неправильно выставленного момента зажигания, а не проблем с карбюратором.

Незнание этого простого факта заставляет водителей подолгу без толку копаться в деталях автомобиля. Однако если искра вовсе не появляется, или заливает свечи, неисправность нужно искать в другом месте.

ВАЗ-21099 с карбюраторным двигателем требует точной регулировки зажигательного момента. Это можно сделать и без специализированного оборудования, однако легче использовать стробоскоп. Этот инструмент значительно облегчит вам работу по выставлению момента зажигания, которую нужно будет проводить скорее всего не один раз.

ВАЗ-21099: зажигание

Описанные в данной статье проблемы могут возникнуть по многим причинам, однако легче проверить первую приходящую на ум поломку – неверно выставленный угол зажигания. Итак, самые часто встречающиеся неполадки работы системы двигателя:

• слишком сильная детонация в поршневой системе. Характерные признаки: при нажатии на газ слышен характерный звенящий звук. Такая проблема часто встречается у невнимательных автомобилистов, которые не уделяют надлежащего внимания своей машине. Причина ранней детонации – преждевременное зажигание, которое грозит не только некомфортной работой автомобиля, но и последующей деформацией колец поршня. Следует заметить, что ремонт поршневой системы – не самое дешевое «удовольствие»;
• при запуске двигателя из выхлопной трубы идет сильный черный дым. Такая проблема также может говорить о слишком быстром зажигании;
• мощность двигателя значительно снижена; использование топлива большего объема по сравнению с обычным литражом; двигатель не может быстро изменять режим работы, снижена приёмистость. Все вышеописанные неполадки связаны с противоположной проблемой – слишком позднем зажигании. Причина заключается в том, что смесь не полностью сгорает при самой высокой точке положении поршня. Такая верхняя точка называется еще мертвой. Таким образом даже при обратном движении поршня смесь продолжает сгорать. Возможна и вторая причина – слишком большая температура системы выпускных труб;
• если неполадка диагностирована при нажимании педали газа, то наиболее вероятная её причина – слишком позднее зажигание. В таком случае двигатель работает со значительными перебоями, а при нажатии газа диагностируются так называемые «провалы», во время которых двигатель не работает. Данная проблема может вызвать неровный автомобильный ход;
• запущенный в холостую двигатель работает неравномерно.

Поэтому, если вы увидели одну из перечисленных неполадок в вашем ВАЗ-21099, обратите внимание на угол, выставленный в системе зажигания. Возможно, проблема именно в нём.

Угол, выставленный в системе зажигания

Регулировка зажигания самостоятельно

Чтобы нормализовать работу движка и убрать неполадки, нужно правильно установить момент зажигания вашего автомобиля. Только при соблюдении этих условий двигатель сможет работать корректно. Для выполнения диагностики и исправления ошибок в угле зажигания вам потребуются следующие инструменты:

• стробоскоп (желателен);
• тахометр. Чаще всего подобный инструмент встроен в автотестер, так что с ним не должно возникнуть проблем;
• шлицевая отвертка;
• ключ на 10 (накидной либо рожковый).

Наличие стробоскопа значительно облегчит вам всю работу, так что его лучше приобрести для частного пользования.

Прежде чем вы приступите непосредственно к налаживанию момента и угла зажигания, нужно провести некоторые подготовительные работы. Первым делом поместите ключ для замка зажигания и заведите двигатель.

После необходимо довести систему до температуры 90 градусов и довести число оборотов холостого хода до 800 оборотов в минуту (используя при этом тахометр), с помощью ручки регулятора топлива на корпусе карбюратора.

Лючок в картере передач

После разогрева двигателя снимите силиконовую трубку, с помощью которой подводится разрежение со штуцера. Регулирующий рычаг вы найдете на панели распределителя зажигательного момента, по-другому называемым трамблёр.

Основание её прикреплено на карбюратор. Свободный край силиконовой трубки поднесите к пальцу, чтобы узнать наличие разрежения. Если таковое имеется, то палец присосет к трубке.

Убавьте количество оборотов до того момента, когда разрежение исчезнет.

Дальше нужно выключить двигатель. Трубку следует перегнуть до полного исчезновения просвета. С помощью ключа ослабьте гайки, которыми закреплен распределитель. На картинке показан маховик и картерный лючок.

На картере КПП – тот самый лючок со шкалой маховика. Выньте пробку и очистите от грязи смотровой люк со шкалой. Вам будут видны специальные полоски для установления правильного момента зажигания.

Вот на них мы и остановим свое внимание.

Возьмите шлицевую отвертку и поверните маховик до длинной полоски шкалы. Перед установкой зажигания нужно чтобы эта длинная полоска была строго напротив выреза треугольной формы на шкале. Данное положение соответствует нулевой позиции угла зажигания. При таком расположении первый и четвертый цилиндры с поршнями находятся в крайней мертвой точке.

Если вам плохо видна шкала, и вы не уверены в том, что именно эта полоска – самая длинная, проверьте её местоположение на шкиве распределительного вала. Для этого снимите крышку ремня газораспределительного механизма. Нужная метка совпадет с отметкой на задней крышке его ремня.

Теперь настало время подключения стробоскопа. Для этого нужно выполнить несложную последовательность действий:

• красный провод подсоедините к плюсу на катушке;
• темный провод накидываем на произвольную систему в корпусе;
• крепление присоединяем к проводам на четвёртом цилиндре.

Если не уверены в такой последовательности подключения стробоскопа, лучше проверить последовательность действий по инструкции от прибора.

Выставляем зажигание

Теперь, когда закончены приготовления, следует выставить правильный угол момента зажигания для ВАЗ-21099. Сделать это несложно с помощью пошаговой инструкции ниже:

• запустите двигатель. Количество оборотов должно быть минимальным – не больше 800 оборотов в минуту. Для проверки используйте тахометр;
• луч стробоскопа должен светить в смотровое окно на люке;
• самая длинная отметка маховика должна выставиться на уровне нулевой отметки ( в градусах). Определите положение на метку, характерную для вашего топлива.

Изменять зажигательный угол нужно от нулевого положения длинной линии, т.е. от центра треугольника в сторону ветрового стекла машины. Чтобы не ошибиться, понемногу поворачивайте распределительный корпус зажигания вправо. Такое движение увеличивает угол опережения, тогда как движение против часовой стрелки уменьшает его.

https://www.youtube.com/watch?v=KwICfWyttE8

Точное направление движения поможет найти шкала на трамблёре с нарисованными плюсом и минусом. Её очень удобно использовать для правильной регулировки. Стоит иметь в виду, что каждое деление равно 8 градусам, поэтому во избежание ошибки регулировать нужно медленно. После того, как нужное положение достигнуто, отключите трамблёр и закрепите его в нужном положении.

Проверяем систему зажигания

Для проверки модуля зажигания автомобиля с инжекторным двигателем на восемь клапанов, вам будут нужны такие предметы:

Модуль зажигания с инжекторным двигателем

• компьютер с установленной на нём программой диагностики инжекторного двигателя;
• инструмент для тестирования;
• ключ с отверткой.

Не спешите проверять зажигательный модуль перед проведения теста всей системы. Она должна работать корректно и исправно, с подключением всех устройств. Если есть необходимость, включите массу и зажигание. После этого должно начаться поступление бензина в систему. Если горит красный индикатор, диагностируйте проблемы на борткомпьютере ВАЗ-21099, к которому подключен ноутбук.

После проведения всех приготовлений проверьте дроссельную заслонку. Для этого включите зажигание и с помощью тестера определите значение напряжения датчика бортового компьютера. Должны быть такие показатели: напряжение бортовой системы – больше или равно 12 воль, датчик – на уровне 0,5 вольт, степень открытия заслонки – до 1 процента.

Нажмите на педаль газа. Показатели должны измениться – в пределах 4,5 вольт и от 90% соответственно. Для лучшего результата лучше довести показатель дроссельной системы до ста процентов. После всего этого отключите регулятор поступления дополнительного воздуха и добейтесь 50-ти процентного открытия. Последний этап – регулировка дроссельной системы до полного закрытия.

Система зажигания «Девятки»: все, что нужно знать автолюбителю

Система зажигания ВАЗ 2109 представляет собой совокупность устройств и узлов, связанных между собой и гарантирующих возникновение электрического разряда. Этот разряд в соответствии с электросхемой предназначен для воспламенения топливной смеси в цилиндрах двигателя. Модуль зажигания ВАЗ — это достаточно значимый узел в техническом оборудовании транспортного средства.

Наиболее важным параметром в работе зажигания ВАЗ является момент возникновения искры, определяющий правильность функционирования всего узла. Этот параметр называется моментом СЗ, поскольку именно он определяет время воспламенения горючей смеси в системе. Если момент будет выставлен неверно, это приведет к различным проблемам в функционировании «девятки».

Схема коммутатора и катушки на автомобилях ВАЗ 2109, 2108, 21099

Чем грозят неисправности в зажигании?

Правильная работа системы в первую очередь зависит от того, как выставлен момент зажигания. Как показывает практика, на карбюраторных двигателях необходимо более точная регулировка момента.

Неисправности, описанные ниже, могут возникать по различным причинам — это могут быть и неисправности форсунок, и другие проблемы.

Но в первую очередь необходимо проверить порядок зажигания, правильно ли выставлен угол.

Ниже приведены основные неисправности, характерные для ВАЗ 21099 и 2109:

Повышенная детонация мотора. Нажимая на педаль газа, водитель при этом будет слушать звенящий звук. Как правило, на ВАЗ 2109 инжектор или карбюратор такая проблема возникает у тех автовладельцев, которые ненадлежащим образом следят за своим транспортным средством. Одной из основных причин в данном случае является слишком ранее зажигания. Впоследствии это может привести не только к некорректной работе силового агрегата, но и возможной деформации поршневых колец.

Появление черного дыма из глушителя при запуске мотора. Данная неисправность, как правило, свидетельствует о позднем зажигании. Чтобы решить проблему, необходимо правильно выставить угол опережения зажигания.

Если мотор работает на холостых оборотах, он в целом функционирует неравномерно.

Слишком поздняя настройка системы также может проявляться при нажатии на педаль газа. В этом случае силовой агрегат будет функционировать с перебоями, а когда водитель попытается нажать на педаль газа, могут проявляться провалы, то есть перестает на какое-то время работать. В итоге это может привести к неверному автомобильному ходу.

Понижение тяги мотора, а также увеличение расхода бензина по сравнению с обычным режимом. При этом мотор не в состоянии быстро изменять режим функционирования. Все это говорит о неверной настройке СЗ, в частности, позднем зажигании. Основная причина связана с тем, что горючая смесь не может сгорать полностью (автор видео — Наиль Порошин).

Так что, если вы обнаружили один из признаков неисправностей, в первую очередь необходимо обратить внимание на зажигание ВАЗ 2109. Как показывает практика, проблема обычно заключается именно в нем.

Самостоятельная регулировка системы

Итак, для того, чтобы избавиться от неполадок, в первую очередь необходимо правильно выставить момент. Вам потребуется стандартный набор инструментов, включающий в себя отвертки и гаечные ключи. Чтобы приступить к процессу и выставить угол, заведите мотор и дайте ему прогреться до рабочей температуры, при этом обороты свободного хода должны быть не менее 800 в минуту.

Когда мотор прогреется, необходимо демонтировать силиконовую трубку, благодаря которой осуществляется разрежение со штуцера, ее основание установлено на карбюраторе. Свободный край нужно поднести к пальцу — если трубка к нему присосется, то это свидетельствует о наличии разрежения. Вам потребуется снизить число оборотов до того времени, пока разрежение не пропадет.

Выставление меток зажигания на автомобиле ВАЗ 2109

После этих действий заглушите мотор и перегните трубку, пока просвет полностью не исчезнет. Используя гаечный ключ, вам необходимо ослабить гайки, фиксирующие распределитель.

Когда вы извлечете пробку и прочистите смотровой люк от грязи, вы сможете видеть полоски, по которым выставляется момент.

Проверните маховик до того, пока он не совпадет с длинной полоской шкалы — такое положение говорит о том, что угол выставлен на нуле.

Теперь вам потребуется стробоскоп — именно с его помощью будет выставляться угол:

Красный провод стробоскопа необходимо подключить к плюсовому выходу на катушке.

Темный проводок подключается к массе.

Фиксация осуществляется к проводкам на четвертом цилиндре. Ниже приведена подробная инструкция по выставлению угла зажигания на автомобилях ВАЗ 2108, 2109, 21099 (автор видео — Ремонт автомобиля своими руками).

Как правильно выставить угол?

Чтобы в работе вакуумного регулятора опережения зажигания не было проблем, производим выставление угла своими руками.

Для этого необходимо выполнить следующие действия:

Сначала заведите мотор. Число оборотов в соответствии с данными тахометра должно быть не выше 800 в минуту. Если ваше транспортное средство не оборудовано тахометром, вам придется установить его дополнительно. Без этого устройства произвести настройку угла правильно будет невозможно.

Посветите стробоскопом на смотровое окно, расположенное на люке.

Учитывайте то, что наиболее длинная отметка маховика должна располагаться на уровне нулевой отметки. Вам необходимо определить положение на метке, характерной для топлива, которую вы используете.

Данный угол необходимо изменять от нулевого положения в сторону лобового стекла транспортного средства. Чтобы не допустить ошибок, следует несильно проворачивать корпус устройства в правую сторону.

Благодаря этому угол опережения начинает увеличиваться, в то время как при движении влево он начнет уменьшаться.

Чтобы точно определить, в какую сторону необходимо регулировать, используйте шкалу трамблера.

Каждое деление на шкале соответствует 8 градусам, так что для того, чтобы не допустить ошибок, процедура регулировки должна осуществляться медленно. После выставления правильного угла трамблер отключается и фиксируется в необходимом положении.

Видео «Как правильно выставить зажигание на автомобиле ВАЗ 2109»

Еще один вариант выставления зажигания, только без использования стробоскопа, приведен на видео ниже (автор видео — Наиль Порошин).

Извините, в настоящее время нет доступных опросов.

Каким образом производится установка зажигания на ВАЗ 2109

Система зажигания двигателя отвечает за воспламенение в нужное время смеси в камере сгорания в конце такта сжатия. Возгорание смеси происходит в момент образования искры между электродами свечи. Следовательно, регулировка момента зажигания ВАЗ – это выбор времени возникновения искры относительно нахождения поршня по отношению к его верхней мертвой точке (ВМТ).

На процесс горения смеси в цилиндре необходимо некоторое время.

Если смесь воспламенится во время нахождения поршня в ВМТ, то сгорать она будет уже после прохода поршнем ВМТ, догоняя его, то есть на такте расширения камеры сгорания и выпуска отработанных газов.

Это создаст недостаточное давление на поршень, вследствие чего будет заметно снижен КПД и увеличится расход топлива (зажигание позднее).

При воспламенении смеси задолго до прохождения поршнем ВМТ значительная часть энергии будет тратиться на преодоление поршнем давления во время процесса взрывного горения смеси.

В таком случае возникает детонация (зажигание раннее).

Кроме того, если зажигание ВАЗ выставлено неправильно, будет наблюдаться перегрев двигателя из-за увеличенного во времени поглощения стенками цилиндра тепла, выделяющегося при сгорании смеси.

Именно поэтому оптимальным моментом зажигания считается тот, при котором воспламенение смеси происходит незадолго до прохождения поршнем ВМТ, с тем, чтобы горение смеси максимально совпадало по времени с прохождением поршнем ВМТ. В таком случае угол опережения зажигания ВАЗ обеспечивает наилучший режим работы.

С целью контроля зажигания ВАЗ 2109 в шахте люка картера сцепления нанесены деления, а на маховике установлена метка. Во время совпадения точки на маховике с центральной отметкой в люке, в первом и четвертом цилиндрах поршни устанавливаются в верхнюю мертвую точку (ВМТ).

Способ контроля установки зажигания ВАЗ «на ходу» заключается в следующем: двигаясь со скоростью 40-50 км/ч по ровному участку дороги при включенной четвертой передаче нужно утопить педаль газа до пола.

Если во время набора скорости слышится небольшая детонация, которая практически тут же исчезает – зажигание установлено верно. Отсутствие детонационных проявлений указывает на позднее воспламенение.

Чрезмерные проявления детонации являются признаком раннего воспламенения горючей смеси.

Во время регулировки зажигания ВАЗ 2108-09-099 с бесконтактной системой зажигания используется стробоскоп. Последовательность действий при этом такая:

Отсоединяется трубка вакуум-корректора, провода стробоскопа, соблюдая полярность, присоединяются к аккумулятору, датчик – к высоковольтному проводу цилиндра №1.

После этого датчик с проводом нужно поместить в отверстие крышки распределителя, запустить силовой агрегат и установить стробоскоп напротив люка со шкалой, предварительно достав крышку люка. Если настройка зажигания ВАЗ 2109 правильная, точка на маховике не будет достигать центральной отметки шкалы плюс-минус на одну отметку. Оптимально она расположится строго напротив центральной отметки. Если это не так – зажигание на ВАЗ 2109 нуждается в настройке.

Чтобы правильно выставить зажигание на ВАЗ 2108 (2109, 21099), необходимо заглушить силовой агрегат, отпустить трамблер и сдвинуть его по часовой стрелке, смотря со стороны переднего левого колеса, для повышения опережение воспламенения смеси (более раннее), и против часовой стрелки – уменьшая угол (более позднее зажигание).

Изменив угол, следует закрепить распределитель, надеть вакуумную трубку на вакуум-корректор проверить момент снова. Если имеет место повторное несовпадение с оптимальными параметрами – операцию регулировки повторить.

Цилиндр №1 выставляется в ВМТ такта сжатия. В этом можно убедиться, если извлечь свечу из цилиндра №1 и плотно закрыть резьбовое отверстие скатанным бумажным шариком, или прижав его пальцем. Вылет бумаги или прорыв воздуха из-под пальца при прокручивании коленвала вручную укажет ВМТ поршня в конце такта сжатия. При этом отметка на шкиве коленвала должна быть совмещена с большей из трех меток, на крышке блока цилиндров или, из-за растяжения ремня, находиться за ней.

Распределитель устанавливается в нулевое положение октан-корректора. Контакты прерывателя распределителя зажигания при ВМТ первого цилиндра должны разомкнуться. Подтвердить это поможет контрольная лампа 12В с отрезками проводов и зажимами. «Плюсовой» зажим подключается к «плюсовому» контакту катушки зажигания, «минусовой» – к «массе» автомобиля.

После этого необходимо включить зажигание. Если контакты прерывателя разомкнуты – лампа загорится. В случае если она не загорелась, необходимо ослабить крепление стопорной пластины распределителя зажигания и медленно поворачивать корпус распределителя в одну и (или) другую сторону до момента загорания контрольной лампочки. Положение распределителя, при котором лампа загорелась (или погасла) и будет являться оптимальным моментом зажигания.

После его нахождения нужно не изменяя положения распределителя зажигания, закрепить стопорную пластину. В случае если после регулировки зажигания обороты двигателя возросли, их следует уменьшить до 800-900 оборотов в минуту. Проделав описанные действия, необходимо убедиться в том, как выставлено зажигание на ВАЗ при движении автомобиля используя описанный выше способ.

Как установить зажигание ВАЗ 2109 на инжектор и карбюратор

Каждое четвертое ДТП в Москве происходит из-за плохих дорогКаждое четвертое ДТП в Москве происходит из-за плохих дорог

Об этом рассказал заместитель начальника УГИБДД ГУ МВД России по Москве, подполковник полиции Алексей Диокин, сообщает агентство «Москва». Также Диокин также добавил, что с начала 2016 года сотрудники ГИБДД выдали 6406 предписаний на устранение недостатков транспортно-эксплуатационного состояния дорог и нарушений требований нормативных документов. Кроме того, внесено 788 …

В России резко сократились объемы строительства дорогВ России резко сократились объемы строительства дорог

Сокращение реконструкции российских федеральных трасс и ввода в эксплуатацию новых объектов связано с сокращением бюджета и неудовлетворительной работой генподрядчиков. Об этом рассказал начальник управления строительства и эксплуатации автомобильных дорог Федерального дорожного агентства (Росавтодора) Тимур Лубаков, сообщают «Известия». Как пояснил Лубаков, изначально в этом году после строительства и реконструкции …

Завод Mercedes в Подмосковье: проект одобренЗавод Mercedes в Подмосковье: проект одобрен

На прошлой неделе стало известно, что концерн Daimler и Минпромторг планируют подписать специальный инвестиционный контракт, который предполагает локализацию на территории России производства автомобилей Mercedes. На тот момент сообщалось, что площадкой, где планируется наладить выпуск «Мерседесов», станет Подмосковье — строящийся индустриальный парк «Есипово», который расположен в Солнечногорском районе. Также …

Новый седан Kia назовут СтингеромНовый седан Kia назовут Стингером

Пять лет назад на Франкфуртском автосалоне Kia представила концептуальный седан Kia GT.

Правда, сами корейцы называли его четырехдверным спорткупе и намекали, что этот автомобиль сможет стать более доступной альтернативой Mercedes-Benz CLS и Audi A7.

И вот, пять лет спустя, концепт-кар Kia GT трансформировался в Kia Stinger. Судя по фото …

В Петербурге угнали автомобиль без двигателя и крышиВ Петербурге угнали автомобиль без двигателя и крыши

По данным издания «Фонтанка.

ру», в полицию обратился бизнесмен, который и рассказал, что из двора его дома на проспекте Энергетиков похитили зелёную ГАЗ М-20 «Победа», которая была выпущена еще в 1957 году и имела советские номера.

По словам потерпевшего, машина вообще не имела мотора с крышей и предназначалась для реставрации. Кому потребовался автомобиль …

В новом календаре Pirelli снимется профессор МГУВ новом календаре Pirelli снимется профессор МГУ

В съемках культового календаря приняли участие голливудские звёзды Кейт Уинслет, Ума Турман, Пенелопа Круз, Хелен Мирен, Леа Сейду, Робин Райт, а специально приглашенным гостем стала профессор МГУ Анастасия Игнатова, сообщает Mashable. Съемки календаря проходят в Берлине, Лондоне, Лос-Анджелесе и французском городке Ле Туке. Как …

Видео дня: электромобиль набирает 100 км/ч за 1,5 секундыВидео дня: электромобиль набирает 100 км/ч за 1,5 секунды

Электрический болид под названием Grimsel смог разогнаться с места до 100 км/ч за 1,513 секунды.

Достижение было зафиксировано на взлетно-посадочной полосе авиационной базы в Дюбендорфе. Болид Grimsel представляет собой экспериментальный автомобиль, разработанный студентами Швейцарской высшей технической школы Цюриха и Университета прикладных наук Люцерна.

Автомобиль создан для участия …

Московский каршеринг оказался в центре скандалаМосковский каршеринг оказался в центре скандала

Как установить зажигание ВАЗ 2109 на инжектор и карбюратор

Нарушение настройки зажигания приводит к некорректной труду силового агрегата, выражающейся в следующих неприятных для автовладельца проявлениях:

• проблемы запуска;
• снижение мощности;
• нестабильный неженатый ход;
• «провалы» на определенных динамических режимах;
• высокий расход топлива;
• нарушение температурного порядка.

Стробоскоп — необходимый инструмент для установки зажигания

Как установить зажигание

Установка зажигания на ВАЗ 2109 с карбюратором выполняется при поддержки стробоскопа.

Для выполнения этой процедуры требуются инструменты и оборудование:

• стробоскоп;
• тахометр (если такового нет на приборной панели);
• ключ на «10».

Подготовка к регулировке:

Прогревается двигатель до температуры 85 — 90 С.

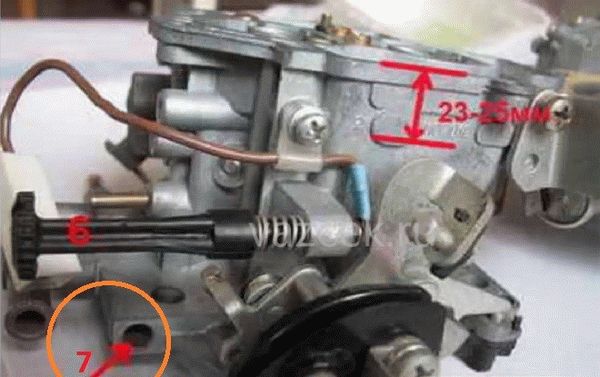

По тахометру устанавливается частота вращения суставчатого вала на уровне 750 — 800 об/мин. Если холостой ход выходит за указанные пределы, необходимо его отрегулировать винтом числа ТВС карбюратора.

Со штуцера вакуум-корректора опережения зажигания нужно снять рукав вакуума.

Далее следует заглушить мотор и перекрыть просвет в рукаве вакуума.

Затем ключом на «10» необходимо ослабить затяжку трех гаек крепежа прерывателя — распределителя.

На картере КПП необходимо отыскать смотровое отверстие, закрытое пробкой, на краю которого находится шкала углов опережения зажигания. После извлечения резиновой пробки можно увидать в отверстии зубчатый венец маховика. Медленно вращая вал, нужно отыскать метку на маховике, соответствующую ВМТ в первом и четвертом цилиндрах. Когда эта точна встанет против центрального деления на шкале, расположенной на картере КПП, угол зажигания будет равновелик 00.

Метку на маховике необходимо аккуратно пометить белой краской.

Правильность благосклонности метки на маховике необходимо проверить по такой же метке, расположенной на шкиве суставчатого вала и метке на задней крышке ремня ГРМ. Если метки сходятся, следовательно, на маховике была помечена правильная контрольная точка.

Видеоурок по установке зажигания на ВАЗ 2109

Подготовительные операции закончены и можно приступать к процессу регулировки зажигания.

Требуется подключить стробоскоп. Алый провод стробоскопа подключается к «+» катушки, черный провод «сажается» на клемму «-» аккумулятора, третий провод подключается к высоковольтному проводу 4 цилиндра.

Дальше запускается двигатель, еще раз нужно убедиться при помощи тахометра в том, что холостой ход есть в пределах 750 — 800 об/ мин и направить стробоскоп на смотровое отверстие. Метка маховика должна быть на отметке 1о ± 1(настройки под бензин А- 92). Для бензина А- 95 на степени 4о ± 1.

Если показания шкалы отличаются от вышеуказанных углов, значит, момент зажигания бедствует в регулировке. Корректировка зажигания производится посредством поворота корпуса прерывателя-распределителя. Заворот по часовой стрелке увеличивает угол опережения зажигания (раннее зажигание), заворот против часовой стрелки приводит к позднему зажиганию.

Тахометр необходим для определения холостого хода при установке зажигания

При выполнении регулировки вертеть трамблер нужно потихоньку на небольшие углы, одновременно контролируя настройки с поддержкой стробоскопа.

После удачной регулировки угла опережения зажигания необходимо затянуть крепежные гайки трамблера и подсоединить шланг вакуума к вакуум-корректору опережения зажигания.

Проверка настроек зажигания

Корректность выполненных трудов по регулировке можно и нужно проконтролировать без стробоскопа. Делается это так:

• на прогретом моторе мягко нужно наращивать обороты, «провалов» в режимах вращения мотора при этом быть не надлежит.

Проверить зажигание «на ходу» можно так:

• при движении по гладкому участку дороги на скорости 45- 50 км/час нужно резко нажать педаль газа. Если возникает кратковременная детонация, значит, все было выполнено неизменно. Если стука пальцев нет, значит, зажигание установлено позднее. Если детонация продолжительная, значит зажигание выставлено чересчур раннее.

Установка зажигания на инжекторном ВАЗ 2109

Если на автомобиле стоит инжектор, регулировка зажигания производится программированием электронного блока управления. Программирование контроллеров выполняется при поддержки специального программного обеспечения, разработанного для каждого типа контроллеров.

На инжекторе зажигание регулируется программированием электронного блока управления

При этом в ППЗУ (перепрограммируемое запоминающее конструкция) «зашивается» базовая прошивка для усредненных режимов эксплуатации автомобиля. Прошивок для различных моделей контроллеров существует довольно много на любой вкус — и для охотников спортивного стиля вождения, и для приверженцев экономичных режимов эксплуатации автомашины.

Если в результате некорректной эксплуатации автомобиля (короткие поездки на морозном моторе, использование топлива невысокого качества и.т.д.), в памяти ЭБУ накапливаются промахи, приводящие к сбоям программы и нарушению работы двигателя, в том числе и установок зажигания.

Эти проблемы «лечатся» и корректируются при поддержки «чип-тюнинга» ЭБУ двигателя — сбросом ошибок и перепрошивкой контроллера.
