Стартер не крутит и втягивающее реле не щелкает: в чем причина и что делать, если запуск двигателя не срабатывает и машина не заводится

Почему не крутит стартер и не заводится машина: 5 основных причин

Среди массы сюрпризов, которые может преподнести автомобилисту его авто – отказ в запуске двигателя. Причин этому недоразумению много. Одна из них – неисправность стартера.

Также когда не заводится машина стартер не крутит, причина может крыться и в некоторых вспомогательных системах. Виной может служить аккумулятор, проблемы в электроцепях, или неисправности втягивающего реле.

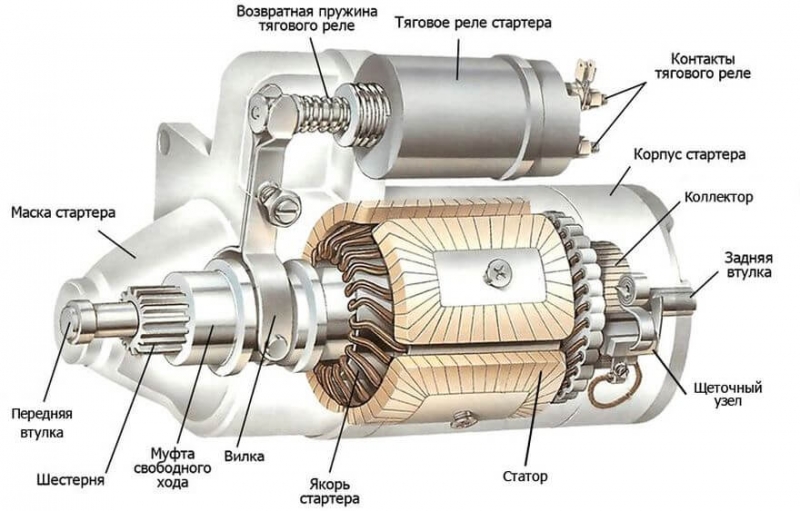

Механизм запуска двигателя автомобиля

Механизм запуска двигателя автомобиля – система, требующая особого внимания и отвечающая непосредственно за сам запуск мотора.

Современные автомобили преимущественно оборудованы именно стартерной системой запуска двигателя. Механизм запуска напрямую относится к электрооборудованию.

Питается механизм от постоянного тока аккумулятора автомобиля. В механизм запуска входят следующие элементы.

Соединительные провода.

Стартер.

Замок зажигания (читайте также о ремонте замка зажигания).

Механизм привода.

Тяговое реле.

Причины несрабатывания стартера

Вращение коленвала двигателя происходит за счёт создания необходимого крутящего момента стартера. Это своего рода электрический двигатель с постоянным током.

Если выясняется, что стартер не крутит, необходимо определить причину поломки и понять чем именно характеризуются неисправности в системе запуска двигателя.

Иногда стартер не крутит и не щелкает по причине отключенных периферийных устройств. В этом случае также не нужно разряжать аккумулятор, и приступить к поиску проблемы.

Отсутствие достаточного заряда в аккумуляторе

При рассмотрении причины, когда стартер не реагирует на поворот ключа зажигания, чаще всего автомобилисты акцентируют внимание на отсутствии питания. Аккумуляторная батарея либо отсоединена, либо разряжена. Если причина действительно в этом, признаков жизни от стартера не дождаться.

Если проблема с аккумулятором подтверждается, необходимо тщательно проверить клеммы на батарее. Часто отсутствие питания происходит по причине недостаточно прочного соединения.

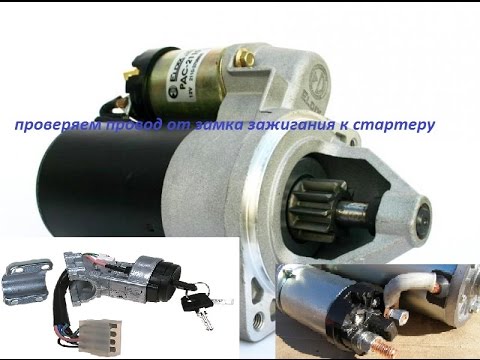

Неисправность электрической цепи системы зажигания

Если не крутит стартер, но проверка аккумулятора не показала неисправностей, следует искать причины в другом месте. Часто виноваты в проблеме обрывы в проводке, то есть электропровода либо искрятся при запуске двигателя, либо они вовсе отсоединены от батареи.

Нередко эта же проблема возникает по причине окисленных клемм. Эта «болезнь» характерна для аккумуляторов любых моделей.

Неисправность втягивающего реле

В некоторых случаях втягивающее реле стартера щёлкает, но цепь не замыкается. Иногда можно спастись замыканием контактов, но не всегда. Если в области двигателя слышится характерный треск, вероятна поломка бендикса.

Узнать бендикс просто. Он выглядит в виде небольшой шестерёнки, расположенной на валу ротора. При подаче напряжения на бендикс, начинает срабатывать реле, которое и управляет его движением, осуществляя сцепку с маховиком.

В случае изношенности бендикса вся описанная процедура становится невозможной, так как взаимосвязь детали и зубьев маховика не будет достигнута. Невозможность этой процедуры и обеспечивает характерный хруст.

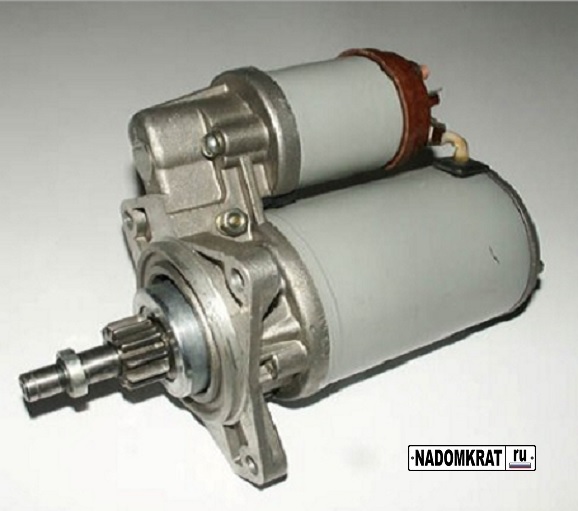

Неисправность стартера

Хоть чаще всего виной того, что стартер не крутит, является недостаток энергии и отсутствие заряда в аккумуляторе, нередко причина кроется в самой детали запуска двигателя.

При таком раскладе определение и устранение неисправности займёт значительно больше времени и усилий. В качестве распространённых неполадок устройства запуска выделяются:

• если чувствуется запах гари, или стартер дымится, возможно что сгорела обмотка при замыкании;
• поломка электросистемы устройства запуска;
• выход из строя втягивающего реле;
• стёрлись зубья бендикса;
• испорчены контакты;
• перегорели провода.

Обычно, когда стартер щёлкает, но не крутит, его отдают в ремонт в сервис, но не всегда его ремонт возможен. Например, если причина неисправности – поломка втягивающего реле или нарушение в функционировании бендикса, ремонт устройства возможен. Если же проблема с электросистемой, стартер наверняка придётся заменить.

Некорректная работа сигнализации

Как завести машину, если стартер не крутит, если всё в порядке, аккумулятор заряжен, и проводка не повреждена? Существует вероятность сбоев в процессе работы в результате неисправностей автомобильных сигнализаций и иммобилайзеров.

 Характер неисправностей не зависит от модели автомобиля, марки и года выпуска. Здесь внимание следует уделять тому, насколько сложное установлено противоугонное устройство.

Характеризующий фактор наличия проблемы в противоугонном устройстве — машина не заводится, стартер не крутит, реле не щёлкает. Либо авто завелось, но тут же глохнет. Двигатель не реагирует на запуск с ключа, и не заводится брелоком. Если все эти факторы или выборочно, имеются, значит произошла либо полная, либо частичная блокировка системы.

Что можно предпринять?

Любой автомобилист знает об имеющемся в машине генераторе для зарядки аккумуляторной батареи. Это специальное устройство, которое передаёт электричество на аккумулятор и бортовую систему от мотора.

Благодаря этому технологичному процессу можно дополнительно зарядить аккумулятор. Полная зарядка батареи таким образом невозможна по ряду нюансов:

Аккумуляторная батарея не может полностью зарядиться во время работы, так как должна находиться в состоянии покоя.

Эта технология позволяет зарядиться лишь для запуска двигателя.

Сам процесс зарядки осуществляется очень слабо.

Если генератор работает, батарея подвергается высокой нагрузке.

Поэтому когда машина не заводится, стартер не крутит, реле щёлкает, рассчитывать на зарядку аккумулятора таким образом, особо не следует.

Гораздо эффективнее восполнить заряд аккумулятора стандартным способом, при помощи зарядного устройства. Вся энергия восстановится буквально через несколько часов, и батарея будет вновь готова к эксплуатации.

Если же ситуация экстренная, зарядка посредством зарядного устройства всё равно актуальнее. Буквально 20 — 30 минут, и аккумулятор будет частично заряжен.

В случае обнаружения проблем с системой электропитания, необходимо провести некоторые действия:

• посредством отвёртки с прорезиненной ручкой открутить клеммы аккумулятора;
• взять наждачную бумагу нулевой фракции, и тщательно прочистить соединительные провода и клеммы;
• также наждачной бумагой вычистить контакты на самой батарее;
• провести проверку заряда аккумулятора;
• оценить визуально питающие стартер соединительную проводку на целостность;
• надёжно закрепить аккумуляторные клеммы, удостоверившись, что они не отсоединятся;

Проведя все эти манипуляции, следует включить двигатель и оценить работу системы запуска.

В случае если стартер не крутит, реле щёлкает и трещит, проверять необходимо втягивающее реле. Для этого прямо с аккумуляторной батареи напряжение следует подать к управляющей клемме. Распознать её не сложно. Обычно к ней ведёт тонкий провод. В случае нормальной прокрутки двигателя факт выхода из строя втягивающего реле подтвердится.

Чаще всего в реле отмечается подгорание контактов. Для устранения неисправности его необходимо демонтировать, провести зачистку контактов и установить обратно.

Отремонтированное втягивающее реле по определению служить будет недолго. Дело в том, что заводская обработка предусматривает нанесение на контактные пятаки противостоящий эрозии слой.

В обыкновенных условиях нанесение этого слоя невозможно, поэтому следующее обгорание контактов возможно в любое время.

Заключение

Причин, почему не заводится машина, стартер не крутит, щёлкает и прочее – множество. Более того, все эти причины зачастую ни в чём не связаны друг с другом. Причина, почему не крути стартер, может быть вызвана как обычным старением металла, так и множеством иных факторов, вплоть до неправильной эксплуатации.

Несмотря на то, что стартер не самая дорогая деталь в автомобиле, лучше лишний раз оградить себя от необоснованных расходов. Лучше выявить, в чём именно его неисправность, понять, почему он может щёлкать, устранить проблему и тем самым неплохо сэкономить. Лучше всего диагностировать его функциональность на специальном стенде.

Пожалуйста, оцените этот материал!

(5

Нет запуска двигателя при щелкающем стартере: основные причины, диагностика, нахождение неисправности

Своим неожиданным отказом заводиться автомобиль может расстроить любого автовладельца, тем более, если нужно срочно куда-то ехать, а в чем неполадка, разобраться сразу трудно. Когда стартер щелкает, но запуска двигателя нет, сложно понять, где следует искать причину, и некоторые водители в этот момент пребывают в полной растерянности.

Самый простой вариант – обратиться к специалистам в автосервис, но не всегда это удобно, особенно, если ближайшая станция ТО находится далеко, тем более что нужно искать эвакуатор или буксир.

В данной статье мы постараемся рассказать обо всех возможных «виновниках» подобной неисправности, о самых характерных дефектах и способах их устранения, надеемся, что статья поможет быстрее найти причину поломки.

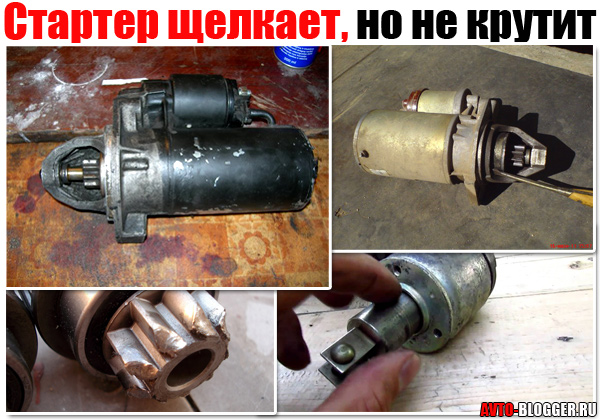

Стартер щелкает, но не крутит

Если вы приходите на стоянку забрать машину, а она не заводится, в первую очередь следует посмотреть, нет ли невыключенных габаритов, оставленных включенных поворотников, работающей магнитолы и так далее.

Когда на длительное время остаются включенными энергопотребители, разряжается аккумуляторная батарея, и в этом случае при повороте ключа зажигания могут раздаваться легкие щелчки, но запуска мотора не будет.

Незадачи с аккумулятором мы обязательно рассмотрим подробнее, а пока перечислим другие возможные варианты, когда при слышных щелчках машина не заводится:

• имеется плохое соединение аккумуляторных клемм с проводами;
• не работает нормально втягивающее реле (закис сердечник, подгорели контакты);
• присутствует слабый контакт основного плюсового провода с выводом на стартере;
• нет надежной массы двигателя с кузовом;
• не работает контактная группа замка зажигания;
• неисправно контактное реле, отвечающее за работу стартерной цепи;
• вышел из строя сам стартер (замкнула обмотка, не контачат или подгорели щетки, сгорел якорь, не крутится ротор и т. д.);
• заклинил сам автомобильный мотор.

Если стартер не крутит, слышны щелчки, в первую очередь проверяем аккумуляторную батарею и все, что с ней связано.

Причины отсутствия запуска ДВС, связанные с аккумулятором

Самая простая причина, почему не заводится авто – севший аккумулятор, его состояние проверяют замером напряжения с помощью мультиметра.

При подключении щупов измерительного прибора к аккумуляторным выводам на вольтметре должно быть напряжение от 12,4 до 12,8 Вольт, если оно меньше, АКБ необходимо зарядить.

Признак севшей батареи – уменьшение яркости подсветки панели приборов при попытке запустить двигатель. Когда АКБ садиться полностью, тогда уже приборы не подсвечиваются, разумеется, нет звуков и при повороте ключа зажигания.

Проверяем, нет ли окислов на клеммах и выводах АКБ, также надежность соединения проводов на аккумуляторе. Клеммные контакты легко отмываются обычной водой (разумеется, не нужно это делать в мороз на улице), для зачистки можно использовать наждачную бумагу, щетку по металлу, специальный инструмент с металлическим ершиком внутри.

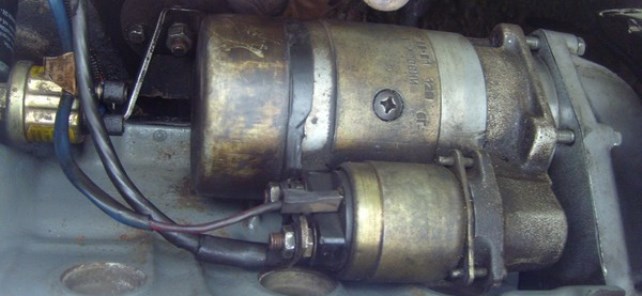

Поиск неисправности в проводах

Некоторые водители в поисках неисправности торопятся снимать стартер, но делать такие поспешные действия не следует, так как часто проблема отсутствия запуска ДВС заключается в проводах, плохих контактах или в их отсутствии. Здесь наиболее типичные дефекты:

• слабая масса движка с кузовом;
• ненадежное соединение стартерных проводов (плюса роторной обмотки, основного плюса, контакта подачи питания с замка зажигания на втягивающее реле (ВР)).

Если плохая масса с двигателем, признаком дефекта будет при первой попытке запуска легкий щелчок, затем все приборы могут погаснуть, при следующих поворотах ключа какие-либо признаки «жизни» вовсе пропадают (но не обязательно). Проверить наличие массы достаточно просто, но проверку нужно делать вдвоем:

• один из участников замыкает металлическим предметом (например, воротком или проводом для прикуривания) массовый вывод аккумулятора с корпусом двигателя;
• второй человек, сидя за рулем автомобиля, поворачивает ключ до упора вправо;
• если действительно была плохая масса, стартер сразу начнет крутить с нормальной скоростью.

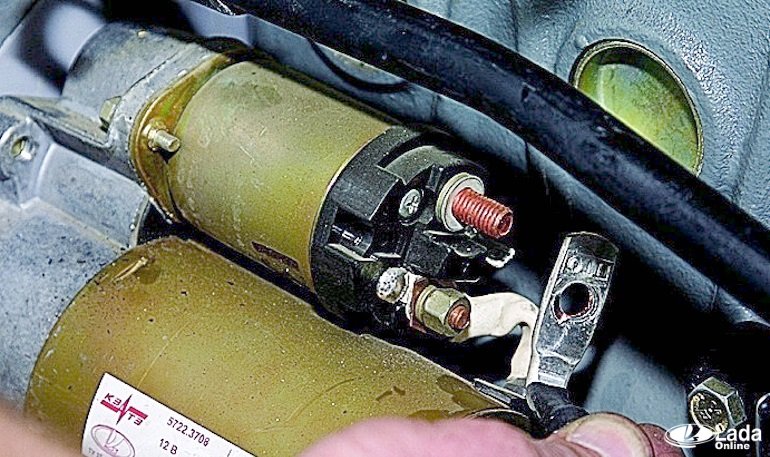

Также следует обеспечить надежность все креплений на стартере, для этого выполняем действия:

• откручиваем все гайки на пусковом устройстве, предварительно сняв клеммы с аккумулятора;
• протираем места соединений и крепежные элементы сухой чистой ветошью;
• обрабатываем контакты WD-40;
• заворачиваем гайки с необходимым усилием, перетягивать нельзя, иначе можно сорвать резьбу.

Если провод ВР подсоединяется с помощью разъема, подгибаем язычок «фишки», здесь соединение должно быть плотным.

Когда после зачистки всех контактных частей двигатель запускается, значит, неисправность устранена, и выяснять, что послужило причиной дефекта, не нужно. Если в лучшую сторону ничего не изменилось, тогда уже точно следует проверять стартер, для этого узел придется демонтировать.

Проверка работоспособности втягивающего и контактного реле

Когда плохо работает ВР, при попытке запуска движка раздаются четкие сухие щелчки, если причиной дефекта является контактное реле, щелканье в этом случае получается тихое и достаточно мягкое. Сначала проверяем работоспособность самого стартера, делается это примерно так:

• снимаем пусковое устройство с автомобиля;
• к снятому аккумулятору подсоединяем клеммные провода, другие их концы соединяем с основным плюсом и массой стартера;
• подсоединяем еще один провод на стартерную обмотку, другим его концом касаемся плюсового вывода АКБ, при этом удерживая пусковое устройство;
• если стартер рабочий, бендикс войдет в зацепление, ротор будет вращаться, если нет – вращения не произойдет, а при подаче напряжения будет происходить легкое искрение;
• чтобы полностью убедиться, что стартер не реагирует или наоборот, откликается на подачу питания, подаем плюс непосредственно на обмотку.

Теперь, не разбирая стартерного узла, можно проверить работу втягивающего реле:

• подаем минус на вывод обмотки;
• кратковременно касаемся контактного вывода ВР, куда подается питание с замка зажигания (на многих автомобилях этот контакт оснащается «фишкой»);
• при подаче питания и исправном реле будет раздаваться четкий щелчок, а бендикс при этом перемещаться назад;
• если бендикс не выходит, нужно разбирать и диагностировать втягивающее реле.

Также ВР можно проверить, когда оно снято со стартера, здесь тоже подаем питание проводами с аккумулятора (плюс и минус). При подаче «+» на управляющий контакт сердечник на исправном реле будет втягиваться, если ВР неисправно, полного хода сердечника не наблюдается.

Еще может быть неисправным контактное реле стартера (КРС), которое обычно находится в салоне автомобиля или в моторном отсеке на панели рядом со стеклоочистителями. В таком случае при повороте ключа зажигания могут раздаваться слабые щелчки, а чаще и вовсе звуков не слышно.

Прежде чем приступить к проверке самого КРС, необходимо убедиться в подаче питания на реле.

Наличие напряжения удобно проверять с помощью контрольной лампочки, подсоединив концы щупов к соответствующим выводам, минус здесь должен быть постоянным, а плюс появляться при соответствующем положении замка зажигания (З.З.).

Следует учитывать, что у каждой модели автомобиля разрабатывается своя схема, на некоторых авто устанавливается реле блокировки стартера (имеет другое назначение), у каких-то машин КРС отсутствует вовсе.

Проверять цепочку нужно по электрической схеме, но принцип действия, предполагаем, в целом понятен.

Если плюс на соответствующий контакт в колодке не приходит, вероятно, неисправна контактная группа ЗЗ, также может быть обрыв проводов, плохое соединение в колодках, в некоторых случаях при внимательном осмотре можно увидеть следы оплавления изоляции.

Само КРС проверяется также с помощью контрольной лампочки или мультиметра, но при самостоятельном поиске дефекта удобнее исправное реле иметь в запасе, учитывая, что деталь стоит недорого, практически всегда есть в автомагазинах.

Диагностика стартера

Если при подаче напряжения на обмотку при проверке от аккумулятора стартер не крутит, более всего вероятны следующие причины возникшей неисправности:

• износились или подвисли щетки в результате замасливания;
• присутствует обрыв обмотки якоря;
• сгорели обмотки статора.

Если пусковое устройство с трудом прокручивает на прогретом моторе, скорее всего, изношены втулки ротора. Сильные щелчки вместе с хрустом при запуске могут появиться из-за изношенных (поломанных) зубьев бендикса, поэтому при разборке стартера нужно обратить внимание на состояние этой детали. Проверка самого бендикса выполняется следующим образом:

• прокручиваем пальцем руки шестерню по часовой стрелке, при исправном бендиксе она должна вращаться с натягом, слегка пружинить;
• в обратную сторону шестеренка прокручиваться не может ни при каком усилии, разумеется, когда бендикс исправен.

Если в момент запуска движка появляется посторонний свист, вполне возможно, что шестерня бендикса сильно люфтит на валу, из-за этого и возникает неприятный шум.

Стартер щелкает, но не прокручивает по причине неисправного двигателя

Если при попытке запуска ДВС слышен сильный щелчок, но прокрутки коленчатого вала не происходит, вполне вероятно, заклинил сам двигатель. Следует сказать, что это одно из самых неприятных, что может произойти с автомобилем, но здесь тоже есть много различных вариантов, и не все из них очень печальные. Как проводим диагностику в данном случае:

• устанавливаем нейтральную передачу, снимаем стартер;
• с помощью большой плоской отвертки пытаемся провернуть за зубья маховика коленвал в одну и другую сторону;
• смотрим внимательно, нет ли посторонних предметов или кусков металла между зубьями и картером маховика.

В практике встречаются разные дефекты, например, может расколоться алюминиевый корпус бендикса и попасть между маховиком и картером. Также встречается, что какой-нибудь болт или другой металлический предмет пролетает во впускной коллектор, затем застревает между головкой блока и поршнем.

Если болтик попал в ГБЦ, к/вал будет легко прокручиваться назад, против вращения, и клинить по ходу движения коленчатого вала.

При попадании постороннего предмета в цилиндр запускать мотор нельзя, так как в движке появится сильный стук, могут повредиться днища поршней и камеры сгорания!

Плохой вариант заклинивания мотора – проворачивание вкладышей коленвала, здесь при попытке прокручивания вручную вал движется туго, отпружинивает назад, но все-таки с трудом вращается. Оплавление вкладышей всегда приводит к капитальному ремонту ДВС, другого выхода нет, в наихудшем случае может оказаться пробитым блок цилиндров.

Видео – Что делать если стартер щелкает, но не крутит и не заводится машина?

Щелкает стартер: причины и устранение неисправности

Всем привет, уважаемые читатели! В предыдущих обзорах мы уже вели речь о том, как важно, чтобы в машине был работоспособный аккумулятор, особенно в холодную пору года. Иначе не избежать проблем с запуском двигателя. А вот как быть, если аккумулятор вроде бы исправен, но щелкает стартер и мотор не заводится? О причинах этого поговорим далее.

   Основные симптомы неисправностей

Итак, что делать в подобной ситуации, и где искать проблему, если Вы сели за руль автомобиля и повернули ключ в замке зажигания, однако это не дало искомого результата.

Причины могут крыться в самом аккумуляторе, либо неисправностях стартера или же в различных соединениях и коммутациях. Чаще всего, конечно, виновником является сам аккумулятор.

Он может попросту разрядиться, и об этом будут свидетельствовать следующие признаки:

• втягивающее реле щелкает, но вращения стартера не происходит, зато лампочки на приборной панели погасли;
• то же самое, но в этот раз происходит уже серия повторяющихся щелчков;
• никакого движения вообще, то есть не работают даже осветительные приборы.

   Порядок определения неисправности при проблемах с запуском

Казалось бы, решение крайне простое — завести машину с буксира или снять аккумуляторную батарею, разыскать где-то зарядное устройство и зарядить ее.

Однако не менее важно понимать причины, по которым произошел разряд. В одном случае, речь может идти об отсутствии эксплуатации автомобиля длительное время, в другом — виновником разряда может быть какой-то из приборов.

Поэтому нужно проверить и состояние генератора, а также его щеток.

Теперь рассмотрим, как может влиять на проблемы с запуском система коммутаций. АКБ своим плюсом связана с втягивающим реле. Минус брошен на корпус, а в запуске участвует и реле зажигания.

Если при повороте ключа оно издает характерные щелчки, однако не работает втягивающее и не слышно никакой работы от самого стартера (он не крутит), значит, проблема может крыться ли в реле, либо в его управляющем кабеле.

Чтобы установить, так ли это — бросьте плюсовую клемму на управляющий провод стартера. Если стартер начал работать, значит, причина спряталась в замке зажигания, неисправном реле или в проводке, которая их связывает. В тех случаях, когда поездку никак отложить не удается, можно завести двигатель подачей плюса с питания на управляющую клемму при включенном зажигании.

О плохих контактах могут свидетельствовать щелкающие звуки стартера при отсутствии вращения коленвала. Нелишним будет начать с проверки всех соединений, в частности, с проверки, не перебит ли силовой кабель.

Дело в том, что часть ампер может теряться «по дороге», а тех, что остались — может быть достаточно для работы втягивающего реле, но слишком мало для запуска мотора.

Водителю или слесарю, который занимается устранением неисправности, следует проверить все имеющиеся соединения, очистить провода и контактные площадки, смазать и затянуть покрепче.

   Что делать если неработоспособен сам стартер

Еще одна причина, почему не заводится двигатель, связана непосредственно со стартером. Однако для этого придется полностью демонтировать этот узел. Без этого установить подробную причину не получится.

В электрическую часть стартера входит не только втягивающее реле, но также щетки с креплениями и обмотка.

Если наблюдается один щелчок с последующей тишиной, начать нужно с проверки работоспособности втягивающего реле.

Чтобы запустить стартер, можно подключить его напрямую. На нем размещается три клеммы: управляющая, одна с аккумулятора на вход, и еще одна на выход. Любой длинной отверткой можно замкнуть обе большие клеммы, однако так, чтобы она не касалась с любыми металлическими деталями подкапотного пространства или самого кузова.

Если после замыкания стартер начал свое вращение, значит, причина кроется во втягивающем реле. В данной ситуации можно попытаться его разобрать или, хотя бы провести зачистку контактов.

Однако отремонтированное реле вряд ли прослужит долго, ведь при зачистке снимается верхний слой дорогих цветных металлов, а потому вероятность окисления существенно возрастает.

Причина может крыться в неисправных щетках, и тут тоже не обойтись без снятия и разборки стартера.

Несмотря на то, что эксплуатационный ресурс у них довольно большой, их износ можно увидеть даже невооруженным взглядом.

О неисправностях обмотки обычно говорит их изменившийся цвет или запах подгоревшей проводки. Во многих ситуациях дешевле и надежнее менять не только обмотку, но и весь стартер в сборе.

На этом на сегодня все, дорогие друзья. Будем благодарны, если поделитесь этим материалом в социальных сетях или дадите свои отзывы о вышеизложенном. Возможно, у кого-то была интересная ситуация на тему, почему просто щелкает стартер, но запуска мотора не производится. Читайте нас в дальнейшем. Пока!

С уважением, автор блога Андрей Кульпанов

Стартер не крутит и не щелкает: как без проблем завести автомобиль?

Главная » Стартер » Стартер не крутит и не щелкает: как без проблем завести автомобиль?

По каким причинам стартер может не срабатывать, почему не удается завести двигатель? Как показывает практика, чаще всего причиной, по которой узел на дизеле или бензиновом моторе может «молчать», считается отсутствие питания устройства.

Есть вероятность, что такая проблема обусловлена отсутствием питания в бортовой сети машины, соответственно, агрегат может не заводиться из-за севшего аккумулятора.

В том случае, если батарея разрядилась полностью, это приведет к тому, что узел просто не сможет запуститься (автор видео о принципе работы стартера — Михаил Нестеров).

Если вы столкнулись с такой проблемой, что при повороте ключа в замке зажигания не удается завести мотор, то для начала следует произвести диагностику работоспособности АКБ. Чаще всего проблема разряда возникает в холодное время года, из-за морозов в системе застывает электролит. Также есть вероятность, что причина кроется в отсоединении клемм либо их окислении.

В таком случае не нужно паниковать, проблему можно решить следующим образом:

• в первую очередь отключите АКБ и снимите с выводов устройства клеммы;
• при помощи железной строительной или зубной щетки (также можно воспользоваться мелкозернистой наждачной бумагой), произведите очистку выводов на устройства, а также клемм;
• далее, проверьте наличие электролита в банках АКБ — для этого выкрутите крышки и убедитесь в том, что жидкость полностью покрывает все без исключения банки, при необходимости добавьте в систему дистиллят;
• далее производится проверка заряда батареи, для этого потребуется вольтметр или мультиметр, если нужно — подзарядите АКБ;
• после этого проверьте целостность проводов на участке от батареи до стартерного механизма;
• если все в норме, то установите на место клеммы и надежно зафиксируйте их.

Фотогалерея «Основные неисправности механизма»

1. Перегоревшие обмотки механизма2. Механическое повреждение втягивающего реле

Если в бортовой сети нет напряжения, то при попытке запуска силового агрегата может раздаться сильный щелчок.

Если в АКБ остался минимальный заряд, то проворачивая ключ в замке зажигания, коленвал мотора прокрутится слабо несколько раз.

Если проблема с напряжением, то батарею нужно заряжать, других вариантов нет.

Теперь непосредственно о неисправностях механизма, по которым он может не схватывать и не реагировать на поворот ключа:

Выход из строя реле или повреждения управляющего провода. Необходимо произвести диагностику этих элементов, если есть необходимость — заменить вышедшие из строя составляющие.

Отсутствие контакта, в частности, следует произвести диагностику подключения силового провода. Когда происходит включение мотора, на стартерный узел поступает высокий ток, составляющий примерно 200 ампер. В том случае, если контакт будет слишком слабым, то вместо 200 ампер на механизм может поступать всего 10 или около того. А этого, в свою очередь, будет достаточно для того, чтобы щелкало втягивающее реле, но для того, чтобы завести ДВС, этого не хватит. В данном случае рекомендуется произвести диагностику всех соединений, при необходимости прочистить все контактные поверхности.

Неполадки в работе втягивающего реле, такая неисправность также сопровождается щелчками при запуске. Девайс может включаться напрямую, если вы хотите решить проблему, в частности, в обход коммутации. На втягивающем реле расположены три выхода, два из них имеют большие размеры, один — это вход с АКБ, а второй — идет на сам механизм. В данном случае вам необходимо попытаться замкнуть эти клеммы, для этого можно использовать перемычку, гаечный ключ либо отвертку. Учтите, что инструмент, которым вы будете замыкать, ни в коем случае не должен касаться кузова авто, то есть любых металлических составляющих, расположенных в моторном отсеке.
В том случае, если в результате механизм стал работать, пусть даже с треском, причина кроется именно в реле, его надо заменить. Запускать мотор по такому методу нельзя, поскольку ведущая шестеренка механизма не сможет войти в зацепление с маховиком. Что касается втягивающего реле, то причина, скорей всего, связана с обгоранием контактных поверхностей, на них мог образоваться слой диэлектрика из оксидов металла. Проблема такого плана решается путем очистки контактов либо замены реле, причем второй вариант более предпочтительный.

Следующая причина, по которой узел может выключаться и не подавать напряжение, необходимое для запуска мотора, может заключаться в износе щеток. Если причина заключается в работоспособности щеточного узла, то механизм в любом случае придется снимать и разбирать. Если щетки оказались изношенные, то после разборки вы увидите это сразу. Необходимо учитывать, что в зависимости от конструктивных особенностей устройства, при износе щеток реле тоже может не срабатывать, то есть не щелкать.

Помимо этого, неработоспособность механизма может быть обусловлена и выходом из строя обмоток, о чем свидетельствует характерный запах, а также цвет элементов. Разумеется, определить неисправность данных составляющих можно в результате снятия и разборки механизма. Иногда нецелесообразно менять обмотки, а лучше заменить весь узел в сборе. Все элементы стартера обычно изнашиваются равномерно, поэтому если вы замените одну из деталей, то скорей всего, в ближайшем будущем придется менять и другие (автор видео — канал Гараж 91 Гомель).

Как выйти из положения и завести двигатель?

Расположение клемм для замыкания стартера напрямую

Что делать, если не удается завести двигатель из-за неисправности стартерного узла?

Есть несколько способов, которые позволят решить эту проблему:

Заменить или произвести ремонт механизма. Процедура ремонта заключается в демонтаже устройства и замене вышедших из строя составляющих компонентов. Для реализации этой задачи вам нужно знать, где расположен узел в вашем авто. При демонтаже вы сможете увидеть все вышедшие из строя детали и поменять их на новые. Как мы уже сказали, целесообразней будет полностью заменить механизм в сборе, чем ремонтировать его.

Если нужно срочно ехать, а мотор не запускается, то как вариант, его можно попытаться завести с толкача. Суть этого способа заключается в том, чтобы толкать транспортное средство до того момента, пока оно не сможет развить оптимальную скорость, при которой стартерный механизм сработает. Как правило, разогнать авто достаточно до 20-30 км/час, при этом желательно выставить вторую или третью передачу и включить зажигание. Когда машина разгонится, запрыгивайте в салон авто, выжимайте сцепление и, отпуская его, нажимайте на газ. Если вы все сделали правильно, то двигатель заведется. Учтите, что этот метод ни в коем случае нельзя применять на авто с автоматическими трансмиссиями, поскольку это может привести к выходу из строя коробки.

Как сказано выше, можно попытаться замкнуть механизм напрямую. Для этого вам надо будет замкнуть соответствующие клеммы на устройстве, а рычаг коробки передач поставить на нейтральную скорость.

Аналогичный способу с толкача — метод буксировки. Разница заключается только в том, что вместо того, чтобы толкать автомобиль вручную, будет использовать другая машина, которая потянет ваше авто на тросе. Принцип реализации аналогичный.

 Загрузка …

Видео «Ремонт стартерного механизма своими руками»

На примере стартера Bosch вы можете ознакомиться с процедурой ремонта механизма своими руками, наглядная инструкция представлена в ролике (автор видео — канал onotole channel).

У Вас остались вопросы? Специалисты и читатели сайта AVTOKLEMA помогут вам, задать вопрос

Решение проблемы: Что делать, если стартер щелкает, но не крутится

Пуск двигателя – сложная процедура, которая зависит от грамотной работы двух компонентов: автомобильного аккумулятора и стартера. Напрямую влияет на старт мотора и наличие коммутации, то есть отсутствие обрывов в проводах и сгоревших реле в системе запуска двигателя.

Со стартом двигателя в исправном автомобиле не должно быть никаких проблем, и если ваша машина заводится со второй или третьей попытки – это нельзя назвать нормой. Но куда более неприятно, когда двигатель автомобиля вовсе не может войти в рабочий цикл.

Типичной неисправностью системы пуска двигателя являются щелчки при повороте ключа в замке зажигания. Стартер автомобиля в этот момент не раскручивается, соответственно, запустить мотор в таком случае не получится.

Давайте разберемся, почему стартер щелкает, но не крутится, и неисправность каких компонентов системы приводит к возникновению подобной проблемы.

Неисправен аккумулятор автомобиля

Самая простая и распространенная проблема, которая приводит к тому, что стартер щелкает, но не крутится при повороте ключа зажигания, это малый заряд аккумулятора. Если автомобильный источник питания разряжен или просто выведен из строя, будут наблюдаться подобные «симптомы».

Система пуска двигателя будет вести себя следующим образом, если не поступает на стартер с аккумулятора требуемый ток при повороте ключа зажигания:

• Ничего не происходит – нет никаких звуков, щелчков и попыток стартера раскрутиться. В такой ситуации необходимо диагностировать исправность аккумулятора включением любого потребителя – магнитолы, фар или других;
• Лампы на приборной панели гаснут и слышны щелчки втягивающего реле стартера. В такой ситуации практически наверняка виноват аккумулятор;
• Стартер издает серию щелчков, а лампы на приборной панели автомобиля слегка затухают.

Во всех трех случаях обязательно надо проверить уровень заряда аккумулятора при помощи мультиметра или нагрузочной вилки. Если аккумулятор неисправен или разряжен, его следует заменить или зарядить. Когда в результате проверки выяснилось, что проблем с аккумулятором нет, необходимо переходить к следующим возможным причинам появления щелчков из-под капота при старте двигателя.

Реле стартера щелкает, но сам он не крутится

Если при повороте ключа зажигания щелчки доносятся из реле стартера, но при этом сам агрегат не крутится, то проблема может быть связана с неисправностью управляющего кабеля, который питает реле, или с проблемой в работоспособности самого реле.

В такой ситуации автомобиль можно завести, если замкнуть «плюс» от аккумулятора на положительную клемму управления с замка зажигания (к ней подключен провод наименьшего сечения из трех). Если при подобном подключении стартер начал крутиться, то неисправность точно не связана с аккумулятором, и проблему следует искать в реле, замке зажигания или проводке.

Диагностика втягивающего реле

Если при старте двигателя стартер не крутится, но при этом слышны щелчки, первым делом следует диагностировать само реле. Оно подключается к аккумуляторной батарее и замку зажигания через 2 кабеля.

Один из них (толстого сечения) идет с положительной клеммы батареи, а второй (тонкого сечения) направляется с положительной клеммы управления замка зажигания.

Имеется у реле и третий вывод (толстого сечения), который соединяет его с мотором стартера.

Чтобы диагностировать возможную неисправность во втягивающем реле, необходимо при помощи перемычки соединить две клеммы, к которым подходят провода толстого сечения.

Для их соединения друг с другом можно использовать обычную отвертку, гаечный ключ или другие подручные инструменты.

Возьмитесь на таком инструменте за изолированную поверхность и замкните с его помощью две большие клеммы (при этом важно, чтобы «перемычка» не касалась больше никаких металлических деталей под капотом).

Если результатом замыкания клемм стало вращение стартера, значит, проблема связана с контактными площадками в реле, которые могли обгореть из-за подачи высокого тока. В такой ситуации необходимо произвести замену реле, поскольку процедура зачистки контактов отнимет немало времени, но из-за отсутствия сплава цветных металлов на них, который наносится на заводе, проработают они недолго.

Диагностика проводки и контактов

В том, что стартер щелкает, но не крутится, могут быть виноваты плохие контакты или проблемы в проводке. Чаще всего неисправность возникает на пути передачи тока от положительной клеммы аккумулятора к втягивающему реле.

Для запуска стартера требуется порядка 200 Ампер, но при проблемах в проводке и контактах до него может доходить гораздо меньший ток.

Это приводит к тому, что запитать втягивающее реле удается (которому достаточно 10 Ампер), а на раскрутку самого стартера тока не хватает.

При подобной неисправности щелчки могут раздаваться сериями или время от времени умолкать. Если имеется такая проблема, необходимо проверить проводку, убедиться в отсутствии окисления на контактных площадках и в том, что они затянуты достаточно для полной передачи тока.

Слышны щелчки, но стартер не крутится из-за обмоток или щеточного узла

Если аккумулятор, замок зажигания, контакты, проводка и реле стартера проверены, но он все равно не вращается при повороте ключа зажигания, значит проблема непосредственно в стартере. В такой ситуации придется его полностью снимать с автомобиля, разбирать и оценивать возможность проведения ремонта. Так же можно просто заменить стартер на новый.

Решив самостоятельно починить стартер, знайте, что проблема с отказом его вращаться под нагрузкой может быть связана с:

• Неисправной обмоткой, которая имеет характерный горелый цвет и запах;
• Неисправным щеточным узлом, износ которого легко определяется визуально.

Стартеры редко ремонтируются, и на подобный шаг следует идти только в крайнем случае. Если есть возможность заменить стартер, то лучше сделать это, чем возиться с ремонтом обмотки или щеточного узла.

(407

Причины по которым втягивающее реле стартера щелкает, но стартер не крутит

Любой двигатель автомобиля запускается при помощи стартера. Использование этого электрического узла позволяет без каких-либо усилий со стороны водителя завести силовую установку – достаточно просто повернуть ключ зажигания в нужное положение.

Несмотря на то, что выпускается множество марок автомобилей разных классов, устройство и принцип работы стартера– идентичны (отличие только в размерах и некоторых конструктивных особенностях). А это в свою очередь сказывается на неисправностях – все они одинаковы для любых моделей.

Одной из самых распространенных проблем, с которой сталкивается много автолюбителей — это не срабатывание стартера. То есть, водитель поворачивает ключ, а в ответ слышит лишь один или несколько щелчков, но сам механизм не включается в работу.

Такие проблемы могут возникнуть по нескольким причинам, одни из которых можно легко отстранить, другие же требуют серьезного ремонта или замены узла или его составных частей.

Как все работает?

Чтобы разобраться, где искать причину, рассмотрим принципиальную схему подключения стартера, которая является достаточно простой.

Поскольку стартер – силовой электродвигатель, то при включении в работу он потребляет немало энергии, источником которой выступает аккумуляторная батарея.

Схема включения стартера

Чтобы минимально снизить потери на сопротивление «плюсовой» провод питания имеет достаточно большое сечение и протянут напрямую от аккумулятора на втягивающее реле. «Минусом» же выступает сам двигатель.

Теоретически получается, что электроэнергия подается на стартер постоянно. Но в этой цепи есть разрыв, который позволяет включать электродвигатель только в нужный момент. И сделан этот разрыв во втягивающем реле.

Провод от АКБ подходит к одному из выводов этого реле (всего их три). Второй вывод посредством шины соединен со щеточным узлом электродвигателя и в обычном состоянии эти два вывода разомкнуты.

К третьему выводу подключается провод, идущий на замок зажигания, а от этого замка проложен еще провод — на аккумулятор.

Устройство стартера

В задачу втягивающего реле входит замыкание первых двух выводов, а также перемещение бендикса с шестеренкой для ввода в зацепление с маховиком.

Работает цепь так: в обычном состоянии якорь втягивающего реле из-за воздействия пружины находится в положении, когда выводы питания электродвигателя разомкнуты, а бендикс выведен из зацепления.

При повороте ключа, водитель замыкает цепь питания втягивающего реле. На его обмотку подается напряжение, в результате чего появляется магнитное поле, воздействующее на якорь, что приводит к его втягиванию.

При этом он тянет бендикс, вводя в его зацепления, а доходя до упора, он замыкает собой выводы питания эл. двигателя (пятаки).

В итоге разрыв цепи устраняется и на двигатель поступает энергия – он включается в работу.

Описанная неисправность – слышимые щелчки без срабатывания двигателя сигнализирует о том, что по каким-то причинам на второй узел напряжение не подается.

Видео: Принцип работы стартера

Зная принцип работы всей схемы можно легко выделить те элементы цепи, проблемы с которыми могут возникнуть проблемы. К ним можно отнести:

• аккумулятор;
• провода и места их соединения;
• замок зажигания;
• втягивающее реле;
• силовой электродвигатель;

Именно в таком порядке и следует проверять цепь при поиске причины.

Аккумулятор

Начнем с АКБ. Одной из причин не включающегося стартера является разрядка батареи. В результате её энергии просто не хватает, чтобы электродвигатель заработал, хотя на срабатывание реле его достаточно (отсюда и слышно щелчки). Косвенным признаком разряженного аккумулятора является сильное потускнение контрольных ламп приборной доски при попытках включить стартер.

Вторая проблема с аккумуляторной батареей – ненадежная фиксация клемм или сильное их окисление. Из-за этого контакт недостаточен из-за чего возникает сильное сопротивление, поэтому на стартер не поступает требуемого количества энергии.

Если с АКБ все в порядке – переходим к проводам. В первую очередь следует проверить надежность крепления и целостность «плюсового» провода к АКБ и выводу реле, а также «массы» двигателя. Примечательно, что многие автолюбители почему-то игнорируют проверку крепления «массы», поэтому долго и не могут найти причину.

Видео: Щелкает, не крутит стартер Максус LDV Maxus

Переходим к проводам питания втягивающего реле, идущим на замок. Здесь, кстати можно поступить проще, проверив сразу всю цепь одной несложной операцией:

Ставим машину на «нейтральную» передачу и затягиваем ручник.

Открываем капот и обеспечиваем доступ к выводам втягивающего реле.

Берем отвертку или небольшой ключ и при помощи их замыкаем между собой выводы питания электродвигателя.

Если в результате замыкания выводов стартер начнет крутить, вероятнее всего есть потери напряжения в цепи питания или в самом реле. В этом случае сначала проверяем замок зажигания. Кстати, проверять проводку этой цепи нет особого смысла, поскольку если реле срабатывает, то напряжение все же подается.

Основной причиной в замке является подгорание контактов. Из-за этого напряжения, достаточного для удержания якоря – недостаточно, хотя для втягивания его хватает. Обычно подгорание проявляется в виде многократных щелчков без включения электродвигателя.

Втягивающее реле

Проблема может крыться и в самом реле. И здесь тоже зачастую виной становиться подгорание, но уже пятаков (клемм силовых выводов). В результате при замыкании из-за налета возникает большое сопротивление, поэтому напряжения для включения электродвигателя недостаточно.

Иногда неисправность возникает по причине подклинивания якоря в каком-то положении. Из-за этого он не доходит до упора, поэтому контакты не замыкаются.

Устранение проблемы по большей части проводится заменой неисправного элемента. Особенно это касается замка, поскольку после разборки и зачистки контактов, собрать все правильно достаточно проблематично. Что касается реле, то можно попробовать его восстановить, но обычно после ремонта узел служит не долго.

Бывают и сугубо механические причины – завальцовывание краев зубьев шестерни бендикса, заклинивание в положении, при котором она доходит до маховика. По этой причине она не заходит в зацепления, при этом шестеренка не дает дойти якорю до упора и замкнуть контакты. «Лечится» все заменой шестеренки и прочисткой вала, по которому она перемещается.

Если все перечисленные элементы в исправном состоянии и каких-либо дефектов не замечено, остается только проверить силовой электродвигатель. И для этого придется его разобрать, предварительно сняв стартер с авто.

Ещё кое-что полезное для Вас:

Электродвигатель

В этом узле неисправности могут возникнуть как механические, так и электрические. В первом варианте поломок не так уж и много, а именно – износ опорных втулок якоря (ротора), из-за чего трение повышается настолько, что электромагнитному полю не удается его раскрутить, а также повреждения бендикса и его вилки включения. Устраняется эти проблемы заменой неисправных элементов.

Значительно хуже, если стартер не срабатывает по причине электрической поломки, среди которых можно выделить:

Отгорание питающей шины.

Износ щеток и выгорание ламелей коллектора.

Замыкание или обрыв обмотки.

Первые две неисправности еще вполне устранимы. Путем замены поврежденных элементов удается восстановить работоспособность стартера.

А вот с обмоткой все значительно сложнее. При таких поломках ремонт зачастую не проводится (хотя обмотки все же можно перемотать), а стартер просто заменяется на новый.

Стартер щелкает, но не крутит, в чем неисправность? Причины, диагностика, ремонт

Главная › Ремонт автомобилей

27.02.2018

Если во время поворота ключом в замке зажигания просто стартер щелкает, но не крутит и, как следствие, мотор не может завестись, причина здесь довольно простая и сейчас мы с ней детально разберемся.

Понятное дело, когда машина не заводится сразу — это раздражает любого автомобилиста. Причины бывают такие: могут просто отсоединиться контакты на аккумуляторе, а также может возникнуть неисправность в стартере. Но опытный водитель по определенным признакам и  щелчкам всегда сможет понять, в каком именно узле произошла неисправность.

Реле стартера и втягивающее щелкает, в чем причина?

Если щелкает стартер на ВАЗ 2114 и не крутит, то здесь сразу все становится ясно. Эти щелчки идут от втягивающего реле, но это еще не значит, что надо менять втягивающее реле стартера. На него ток поступает, поэтому оно и щелкает.

Если эти приборы щелкают, то это уже неплохо, потому что если щелчки есть, значит эти приборы работоспособны или частично работоспособны.

В большинстве случаев, во втягивающих реле для соединения контактов используется электромагнитный способ.

Чтобы двигатель запустился, надо убедиться в том, что исправны вот эти узлы:

• аккумулятор заряженный с хорошо подключенными клеммами;
• в порядке должен быть замок зажигания и его контакты;
• реле стартера, втягивающее реле и сам стартер.

Видео совет стартер щелкает, но не крутит:

Щелкает реле, но не заводится машина, что делать?

Как вы поняли, если щелчки есть, значит еще есть надежда, что удастся машину завести. Если стартер не крутится, следует в обязательном порядке обратить внимание на контакты тягового реле. Поэтому первым делом надо проверить следующее:

• аккумулятор, зачистить клеммы, возможно банально нет контакта;
• проверить в порядке ли провода, ведущие от аккумулятора до стартера;
• подергать ключом в замке зажигания, возможно там где-то отходит контакт;
• сломался стартер, в этом случае придется его снимать и перебирать, только перед этим надо убедиться в том, что нет контакта на щетках;
• если сломалось втягивающее реле, то тогда уже придется просто сделать замену этого узла.

Обычно стартер ломается достаточно редко, втягивающее реле тоже, поэтому скорей всего, все дело в разряженном аккумуляторе или отсутствии контактов. Если у аккумулятора слабый заряд, то ясное дело, что энергии не будет хватать на то, чтобы крутить стартер, но на работу реле заряда может и хватить, поэтому и слышны эти щелчки.

Как проверить стартер

В том случае, если с аккумулятором все в порядке и с контактами тоже, значит дело в стартере. и щелчки по этой причине. Что делать, если стартер щелкает, но не крутит? Чтобы его продиагностировать и узнать от куда именно слышны щелчки, придется снять стартер.

Затем надо этот стартер положить на стол, взять заряженный аккумулятор и подключить на корпус стартера массу, а клемму с плюсом подключить к шпильке, которая идет после реле.

Если стартер крутит, значит все в порядке и с втягивающим реле тоже нет проблем. А если стартер щелкает, но не крутит как и раньше, это значит, что в нем неисправность и его придется разобрать и искать поломку уже внутри.

Тоже самое надо сделать и в том случае, если стартер крутит в холостую и не цепляет.

Щелкает реле, но не заводится машина, как завести машину?

Вроде бы такой маленький узел, а именно он может стать причиной, почему машина не заводится. Но если у вас ВАЗ 2121 или любой другой ВАЗ на механической коробке передач, то есть отличный выход из ситуации — просто взять и завести машину с толкача. Для этого надо повернуть ключ, как обычно вы поворачиваете его, когда хотите завести машину.

Затем найти несколько человек и всей гурьбой надо толкнуть машину и продолжать ее толкать до тех пор, пока скорость не станет более-менее нормальной — около 5 км/ч или больше.

В этот момент надо выжать сцепление, включить 2-ю передачу и отпустить сцепление, машина будет дергаться и должна завестись, надо дать газку в момент когда машина пытается завестись. Если машина заглохла, надо повторить эти действия.

Если не заглохла, то можно, не останавливаясь, ехать дальше.

И ехать надо аккуратно, чтобы машина не заглохла на светофоре, и ясное дело, самому не надо глушить мотор. Если вокруг некого попросить, чтобы толкнули машину, то надо искать поблизости горку и самому дотолкать машину до этой горки и съехать с нее. Когда машина начала катиться с горки, то можно также повернуть ключ зажигания и включить вторую передачу и отпустить сцепление.

Видео совет полезный способ как выйти из ситуации, когда стартер щелкает, но не крутит:

Стартер щелкает, но не крутит, в чем неисправность? Причины, диагностика, ремонт Ссылка на основную публикацию
