Как самому собрать велосипед?

Что выбрать: готовый велосипед или собирать самостоятельно

Как самому собрать велосипед?

Когда велосипедное увлечение у человека принимает вид основного хобби, и не за горами покупка нового байка, то возникает законный вопрос — что лучше: купить готовый велосипед в магазине или собрать самому из запчастей.

Мнение увлеченных велосипедистов — конечно собирать «кастом», о чем речь! Несколько лет назад я и сам был агрессивным проповедником этой догмы, однако сейчас уже переболел и могу взглянуть на вещи спокойно.

Как собрать велосипед

Как самому собрать велосипед?

Многие прошаренные велосипедисты предпочитают собирать велосипед самостоятельно, отдельно покупая вилку и прочие запчасти. А есть те, кто просто покупает комплиты. У каждого метода есть плюсы и минусы, однако самостоятельная подборка компонентов позволяет вам быть более гибким и собрать именно то, что вы хотите.

Самостоятельная сборка обычно обходится дороже, чем покупка готового комплита, однако, при правильном подходе можно найти запчасти со скидкой или использовать старые компоненты, которые вас устраивают.

Стоит учитывать и совместимость компонентов. К сожалению, сейчас на рынке существует целый ворох стандартов и к подбору запчастей нужно будет отнестись очень ответственно. Наша рекомендация – придерживаться одной линейки одного производителя, обращая внимание на модельный год. К примеру современный переключатель Sram x.9 это совсем не тот переключатель x.9, что был в 2010 году.

Как всегда – вам понадобятся инструменты, среди них:

  • Шестигранники
  • Рожковые ключи
  • Смазка
  • Насос
  • Отвёртка
  • Кусачки
  • Плоскогубцы
  • А вот список того, что нам понадобится для сборки:

    • Рама
    • Вилка
    • Вынос
    • Колёса
    • Руль
    • Каретка
    • Переключатели
    • Шатуны
    • Педали
    • Тормоза
    • Цепь
    • Седло и подседельный штырь.

    Рама

    Рама – это скелет вашего будущего велосипеда. Есть огромное количество размеров и множество дизайнов для выбора. Недавно мы писали о типах подвески, эта статья вам поможет, если вы подбираете себе подвес.

    Чтобы определиться с ростовкой – обязательно ознакомьтесь с инструкциями от производителя рамы. Зачастую рамы делаются с оглядкой на определенный рост, и одна и та же рама существует в нескольких размерах.

    После того, как у вас появилась подходящая рама, нужно «всего лишь» вставить в её отверстия подходящие запчасти.

    Рулевая и Вилка

    Вы не сможете установить вилку, если у вас не будет рулевой. Подробнее о её установке мы писали в соответствующей статье. После её установки можно ставить вилку. Не забудьте обрезать шток, если он слишком длинный.

    Колёса

    Существует целый ворох стандартов быстросъемных осей и втулок, а ещё же есть обода, 26, 27.5, 29 дюймов. Всё это должно быть совместимо со спецификациями вашей рамы. И не забудьте выбрать покрышки, а затем их правильно установить.

    Руль

    Выбор руля – это отдельная тема, подробно рассмотренная в одной из наших статей. Останется подобрать подходящий вынос и установить это на велосипед. Потом не забудьте правильно расположить элементы управления на руле.

    Привод

    Шатуны, педали, цепь, звёзды, переключатели и манетки – это всё приводит ваш велосипед в движение. После установки все эти элементы нужно правильно настроить.

    Тормоза

    Кто-то скажет, что тормоза придумали трусы, но мы свами заботимся о собственной безопасности и безопасности окружающих. Велосипед без тормозов – крайне травмоопасная штука. Не забудьте их настроить. У нас есть статья по настройке механических и гидравлических тормозов.

    Седло и подседельный штырь

    Правильная установка подседельного штыря поможет избежать многих проблем, начиная от проблем с велосипедом, и заканчивая проблемами с коленями. Выбор и установку седла тоже не стоит обходить стороной, ведь это одна из основных точек контакта с велосипедом.

    Педали

    Без педалей не получится никуда уехать. А если их неправильно установить, то потом не получится их снять, да и ещё и с резьбой там какие-то премудрости есть. Исчерпывающий ответ на этот вопрос даёт наша статья.

    Проверка

    Когда вы всё соберёте, не забудьте провести «предстартовую проверку». Проверьте давление в колёсах, работу переднего и заднего переключателя, затяжку всех болтов. На небольшой скорости проверьте тормоза, чтобы не оконфузиться в самый неподходящий момент.

    Напоследок, вот вам очень красивое видео со сборкой байка:

    Как я велосипед собирал — Сайт Земли

    Как самому собрать велосипед?

    Некоторое время назад у меня появилась идея собрать велосипед с нуля. Сейчас, когда он собран и обкатан, я готов поделиться своим опытом.

    Предисловие

    Эта заметка является в некотором роде экспериментом, ведь она не в формате Сайта Земли. С другой стороны, велосипед помогает нам в познании окружающего мира. Он позволяет перемещаться на большие расстояния.

    При этом, велосипедная поездка по впечатлениям может быть сравнима с пешей прогулкой: вы в таком же тесном контакте с окружающей средой, будь то природа или город. Велосипед — это универсальное транспортное средство.

     Он совмещает приятное с полезным в правильных пропорциях, являясь, с одной стороны, спортивным тренажером, с другой — доступным развлечением.

    Долгое время я владел дорожным велосипедом Стелс Навигатор 850, которого вполне хватало для расслабленной езды по городу и лесу, и даже для длинных и долгих бросков. На нем без проблем можно было проехать полсотни километров за день, как и на любом другом туристическом велосипеде.

    В какой-то момент мне наскучило ездить ровно и аккуратно. Надоело объезжать бревна на тропинках и с трудом штурмовать тротуарные бордюры. Начал проявляться недостаток возможностей велосипеда.

    Обратите внимание

    Позже, как-то незаметно для себя, я увлёкся темой экстримального катания и понял, что пора менять велосипед.

    Я не собирался заниматься экстримом, но мне было интересно освоить некоторые универсальные трюки, которые могут быть полезными при езде по бездорожью. Вот прекрасное видео по теме.

    Муки выбора

    Итак, решено менять. Конечно, первой мыслью было просто купить новый подходящий. Но подходящие велосипеды были далеко не бюджетными, и я задумался о сборке как об альтернативе.

    Точнее, сначала я задумался об апгрейде, но быстро понял, что в итоге все равно получится другой велосипед. Уж слишком разные стандарты у спортивных и прогулочных велосипедов. Я начал взвешивать все за и против.

    Чем сборка лучше покупки? Выйдет дешевле или дороже? Насколько это сложно? На такие вопросы предстояло ответить перед принятием решения.

    • Лучше или хуже? Для себя я сделал вывод, что сборка — лучше. Потому что я могу выбрать по своим требованиям и возможностям каждую отдельную часть конфигуации. Собирая велосипед с нуля, волей-неволей я был вынужден изучать характеристики и область применения каждой детали, и, таким образом, мог в конце концов выбрать именно то, что мне нужно.
    • Дешевле или дороже? Даже по грубым подсчетам получалось, что дешевле будет вряд ли. Но привлекала возможность тратить деньги постепенно, по мере покупки запчастей. Велосипед получается в рассрочку.
    • Насколько сложно? Самое сложное — это подготовка рамы и установка рулевой колонки с вилкой. Эти процедуры лучше доверить мастерской. С остальным можно без труда разобраться самому. К каждой детали прилагается инструкция по сборке. К тому же в интернете есть много тематического материала. Мне, например, понравилась эта видеоинструкция. Возможно, настройка системы переключения скоростей кажется на первый взгляд сложной процедурой. Но разобраться по интсрукциям и с помощью интернета вполне под силу. Нужно быть аккуратнее при протяжке тросов и гидролиний: тщательно замерять длину, чтобы был запас для повота руля, но не было слишком длинно. Но по большому счету ничего сложного, на самом деле. Главное — быть внимательным и аккуратным.

    Подготовка к сборке

    Сперва я определил основные претензии к своему старому велосипеду, чтобы выявить основные характеристики будущего:

    • относительно большой вес (16,8кг);
    • коротковатая рама (постоянно хотелось вынести руки дальше за руль);
    • узкий руль (580мм для меня не подходит);
    • посредственные ободные тормоза (скрип и сложность дозирования тормозного усилия в агрессивных условиях).

    Разумеется, список субъективен, но его составление помогает расставить приоритеты. Далее нужно определиться с назначением будущего велосипеда, поэтому я попытался сформулировать свой стиль езды и предпочтения. Велосипед начинается с рамы и здесь важно не ошибиться. Мне нравится прокатиться с ветерком по бездорожью, но без откровенного экстрима.

    Я хотел бы обучиться некоторым базовым элементам спортивного катания. У меня есть планы поездить по горам. Можно было бы посетить какой-нибудь байкпарк, чтобы не только поездить, но и чему-нибудь научиться. Чтобы правильно выбрать велосипед, я стал изучать, какая спортивная дисциплина наиболее близка к моему стилю и обозначенным желаниям.

    Так я решил собирать легкий кросскантрийный хардтейл. Конечно, для гор такой велосипед не очень подходит, но в первую очередь он нужен для повседневного катания в качестве некоего компромисса между средством для оттачивания техники и спортивным тренажером.

     Основой конфигурации стали алюминиевая рама, воздушная вилка и гидравлические дисковые тормоза.

    Первым делом решено было заказать основные крупные детали: раму, вилку и колеса. Здесь хотелось бы отметить, что я начал заниматься сборкой не в сезон, в начале весны. Расчет был на то, что цены должны быть ниже сезонных. Но я не учел, что будут сложности с наличием. Многих нужных деталей не было в наличии в магазинах.

    Так, раму я нашел только в одном магазине: mtbshop.ru. Но настораживала его неизвестность и безальтернативное требование стопроцентной предоплаты банковским переводом (на тот момент). Некоторое время я сомневался, но потом нашел отзыв о похожей покупке рамы в этом магазине и решил рискнуть.

    Раму в итоге привезли какую заказал и вовремя.

    А заказал я Merida Matts TFS 900-D. Рама от кросскантрийного велосипеда. Я догадываюсь, что серия Matts TFS одинакова, независимо от цифрового индекса, отличия только в цене и надписях. Но нужная мне модель в подходящем размере была только девятисотая, поэтому выбор был предопределен. Вес рамы — около 1,9 кг. Пришла в комплекте с рулевой колонкой и зажимом подседельника, это порадовало.

    Вилку я выбирал долго. До этого я не был знаком с хорошими вилками, для меня не было никакой разницы, масляная она или воздушная, так как не ездил ни на той, ни на другой. Перечитав кучу мнений, я так до конца и не понял, какая подойдет больше. Кто-то пишет, что воздушка лучше, с ними меньше заморочек. Кто-то парирует, что они капризничают на морозе.

    В итоге я решил изучить чем пользуются профессионалы и пришел к выводу, что в кросскантри ездят в основном на воздухе. На этом и остановился. Бюджет для вилки я выделил до 10 тысяч рублей: для знакомства и повседневного катания вилки начального уровня вполне достаточно.

    Вариантов в этом ценовом диапазоне не много, и достаточно быстро я остановился на Suntour Epicon с возможностью блокировки с руля. Сантур вышел немного дешевле аналогов. К тому же, его преимущество в том, что ход вилки можно выбрать из трех предустановок: 80, 100 и 120мм. Сейчас я о выборе не жалею, вилка работает хорошо.

    Важно

    Неровности сглаживает, и где необходимо, обеспечивает хороший отскок. Пожалуй, только не стал бы брать сейчас с удаленной блокировкой, можно обойтись. Вес вилки сопоставим с весом рамы: 1,8 кг.

    Отдельная история о самой покупке: выбирая, где подешевле, я в итоге вышел на китайского реселлера nazya.com. Вместе с доставкой вилка вышла дешевле покупки в местных магазинах. В том же магазине были заказаны гидравлические тормоза Shimano Deore, шифтеры Shimano SLX и колеса Mavic на втулках Shimano Deore XT.

    О сборке

    Поскольку сборку невозможно начать без основных деталей, я с нетерпением ждал доставки. Недостаток заказа из зарубежных магазинов в том, что доставка может затянуться. Я получил посылки через полтора месяца. И уже на следующий день повёз раму и вилку в мастерскую для их женитьбы.

    Пока заказанные детали путешествовали почтой России, я заказал вынос и руль. Вынос длиной 90мм. Здесь важно понимать, что чем длиньше вынос, тем легче удерживать велосипед на прямой, но сложнее маневрировать.

    Короткий вынос позволяет выше поднять переднее колесо и, соответсвтенно, выше прыгнуть. В зависимости от того, что важнее, нужно выбирать длину. Я перестраховался, взял подлиньше, чтобы с посадкой на велосипеде не прогадать. На самом деле можно было бы покороче.

     Руль шириной 680мм с небольшим подъемом, очень легкий. Ширину руля определил, просто прикинув, какой хват мне был бы удобен. Но и здесь ну следует впадать в крайности: неправильно подобрання ширина руля будет приводить к быстрому утомлению.

    Слишком узкий хват требует повышенного напряжения для удержания велосипеда на прямой. Из-за слишком широкого руля будет повышенная нагрузка на руки.

    Эти и все остальные детали были заказаны в местных магазинах. Везти из-за бугра уже не хотелось: долго, да и не всегда дешевле.

    Велосипед на этапе сборки:

    Тем, что получилось в итоге, я доволен. По подсчетам он мне обошелся в стоимость готовой Мериды подобной конфигурации. Но зато я всё собрал под себя и, к тому же, знаю, почему каждая его деталь именно такая. Разве что систему можно было бы ставить не на трех звездах, а на двух. Хотя и так не мешает.

    Что понадобится для сборки:

    • Кассетный ключ. Используется для фиксации кассеты и тормозных дисковых роторов.
    • Выжимка цепи. Цепь продается в разомкнутом виде, ее нужно сомкнуть. Для этого нужен специальный инструмент. В зависимости от производителя цепи, механизм соединения может различаться. Поэтому сначала нужно уточнить, как соединяется цепь, а потом купить для этого инструмент, если нужно. Я обошелся плоскогубцами, но это не очень удобно, к тому же без инструмент очень сложно разомкнуть цепь, если что-то пошло не так.
    • Кареточный ключ. Здесь тоже зависит от типа каретки. Я взял интегрированную, в моем случае был нужен шлицевой ключ. К сожалению, я не подготовился заранее, пришлось орудовать газовым ключом через смягчающую прокладку, чтобы не повредить каретку. Так делать не рекомендую, лучше купить инструмент.
    • Кусачки для тросов и оплетки. Очень нужная вещь. Не имея такого инструмента, я мучался бокорезами. Сложность в том, что они сплющивают оплетку и срез получается неровный и покусаный. Для тросов нужно еще докупить концевики, которые надеваются на место среза.
    • Для крепления тросов и гидролиний к раме можно воспользоваться обычными пластиковыми хомутиками. Это самый надежный способ крепления. Если откусить после затяжки по корень, то получается незаметно.
    • Набор шестигранников и отверток — все они обычно имеются в велосипедных мультитулах.
    • Динамометрический ключ. Это вещь дорогая и, по сути, без него можно обойтись. Но если он у вас есть, не ленитесь им воспользоваться. Соблюдая рекомендации производителя по моментам затяжки, вы предотвратите срывание болтовых соединений и лишнюю усталость металла.
    • Съемник шатунов. В случае, если тип крепления шатунов этого требует (под квадрат, например).

    Подводные камни

    При установке гидравлических тормозов важно соблюдать одинаковый зазор с обеих сторон между колодками. Я потратил много времени, выставляя этот зазор, так как ориентир на середину результата не давал. По инструкции тоже не получалось: в ней советуют наживить болты крепления, зажать тормоз и в зажатом состоянии затянуть болты.

    У меня при затягивании тормозная машинка все время смещалась, и одна из колодок терла диск. В итоге я выставлял машинки, на глаз определяя, чтобы расстояние от диска до колодок было одинаковым с обеих сторон. Сложность в том, что пока затягиваешь один болт, машинка может сместится с другой стороны.

    Поэтому затягивать надо попеременно, все время проверяя отсутствие смещения.

    https://www.youtube.com/watch?v=eX9Ww_bvFIo

    При выставлении руля многие делают ошибку, затягивая болт якоря рулевой колонки, чтобы зафиксировать вынос. Этот болт нужен для устранения люфта в колонке, но если его тянуть слишком сильно, то можно вытянуть якорь.

    Вынос фиксируется двумя болтами зажима выноса, обхватывающего шток вилки. Делается так: сначала без фанатизма затягивается болт якоря, только чтобы устранить люфт. Затем попеременно затягиваются болты зажима.

    Важно это делать именно попеременно, чтобы нагрузки на вынос были равномерными, иначе он может расколоться в неподходящий момент.

    Совет

    Покупая каретку или шатунную систему, обратите внимание на ширину кареточного узла вашей рамы, она бывает разной. Некоторые шатунные системы комплектуются проставочными шайбами, чтобы можно было ставить их в разные узлы.

    У меня в комплекте к раме не было креплений тросов и гидролиний. Посадочные места на раме сделаны под специальные скобки. В России я их в продаже не нашел и по совету вместо них взял обычные пластиковые затяжные хомуты. Получилось не хуже и гораздо надежнее: скобки, бывает, слетают.

    При установке переднего крыла я столкнулся с тем, что мешает трос блокировки вилки. Поиск по интернету показал, что я такой не один, но решение проблемы зависит от конкретной модели вилки. При изучении инструкции к вилке я заметил упоминание фиксирующего болта, позволяющего развернуть узел механизма блокировки.

    Вот он на фото, справа от шестеренки:

    (фото с форума на mtbr.com)

    Ослабив болт, мне удалось повернуть узел немного в сторону. После этого крыло было успешно установлено.

    Что в итоге

    Получившаяся конфигурация:

    • Рама Merida Matts TFS 900 (с рулевой колонкой FSA в комплекте)
    • Вилка Suntour Epicon RL
    • Вынос Token 31.8мм (сечение) / 90мм / 6°
    • Руль Token Scandium 31.8мм (сечение) / 680мм / 25мм (подъем)
    • Система Shimano Deore M590, 10-скоростная, 3 звезды, число зубьев 24-32-42
    • Кассета Shimano CS-HG62-10, 10-скоростная, звезды 11-34
    • Колеса на ободах Mavic и втулках Shimano Deore XT M785
    • Передний переключатель скоростей Shimano Deore XT FD-M780
    • Задний переключатель Shimano SLX SGS RD-M675
    • Цепь KMC X-10 (10скоростей, 114 звеньев) — оказалась длинноватой, провисает на низких передачах.
    • Манетки Shimano SLX M670
    • Тормоза Shimano Deore M596
    • Тормозные роторы Shimano SLX SM-RT64
    • Подседельный штырь Pro Koryak 31.6 (сечение) / 400 (длина) / 15мм (смещение)
    • Седло Pro Vulture
    • Покрышки Maxxis Ranchero 26×2.0 62a eXC Kevlar 120TPI
    • Крылья SKS X-Blade / Shockblade

    Вот он, красавец, уже в боевой готовности:

    Собранный велосипед обошелся в 52 с небольшим тысячи рублей. Это не дешевле аналогичного готового велосипеда.

    Поэтому самостоятельная сборка имеет смысл только когда среди готовых моделей, по тем или иным причинам, не получается выбрать то, что нужно.

    Решаясь на сборку, нужно действительно понимать, зачем это нужно. Но если решились,— получите массу нового опыта и станете лучше понимать, на чем ездите.

    Как собрать велосипед самому: инструкция и советы

    Как самому собрать велосипед?

    Какие существуют варианты приобретения велосипеда? Наиболее простой и распространенный – покупка в магазине. Так же есть возможность обратить внимание на рынок велосипедов, бывших в употреблении, но это можно делать лишь в том случае, если уверенно разбираешься и точно знаешь, что именно хочешь, ведь порой таким образом можно найти очень даже привлекательное предложение.

    А ведь реален и совсем другой вариант – самостоятельная сборка велосипеда из запчастей от самого начала и до конца. Скажу сразу, что не стоит проводить аналогию со сборкой автомобиля, будет правильным сравнить этот процесс со сборкой компьютера, поскольку велосипед, в какой-то степени, тоже конструктор.

    Конечно же, сборка – наиболее долгий и кропотливый путь к тому, чтобы стать владельцем велосипеда, зато, у этого пути есть определенный ряд весомых преимуществ, самым главным из которых будет то, что ты собираешь байк под себя, и в нем не будет того, что было нужно, например, предыдущему владельцу или того, что, по мнению отдела маркетинга, должно обязательно понравиться велосипедисту.

    Ведь велосипеды серийного производства, все-таки, конструируются под несколько усредненного будущего владельца, и, в общем-то, инженерам удается успешно это сделать – серийники являются довольно-таки удобными, если они не совсем отстойные.

    Вот только что делать, если мне не хочется байк с дешевыми дисковыми тормозами, а хочется качественные вибрейки? Что делать, если я не хочу стать обладателем эластомерной вилки-муляжа, а предпочитаю жесткую (или же хорошую амортизирующую)? И что делать, если мне бы хотелось, чтобы колеса были крепкими, а не непонятными безымянными ободами? Тут есть два возможных вариантов. Первый – сразу проапгрейдить новый байк (что стоит недешево), либо… Да, я клоню к тому, что лучше самому собрать байк с нуля!

    Плюсы сборки велосипеда своими силами

    Плюсом сборки будет и то, что можно новые детали смешивать с б/у. К примеру, если от старого велосипеда остались какие-то очень привычные вам компоненты или же очень выгодно купленные элементы, их можно оставить.

    (фото)

    На самом деле, у самостоятельной сборки очень много преимуществ. Но, как и говорилось выше, главным, что объединяет все плюсы, является то, что собранный байк будет именно тем, что нужно конкретно тебе, и что такой же модели велосипеда ты не увидишь ни у товарища, ни у соседа!

    Теперь поговорим о том, во сколько по деньгам встанет самостоятельная сборка. Ведь стоимость собранного на заводе велосипеда, где даже колеса собираются машинами – это одно дело, а продуманная штучная работа над велосипедом в мастерской (или своими руками) – это уже совершенно другое дело.

    Ручная сборка и настройка будут гораздо качественнее чем заводская

    Кстати, отсюда следует ещё один положительный момент сборки – это более качественное выполнение работы в целом, ручная сборка и последующая настройка будут выполнены гораздо качественнее чем заводские – обратите внимание, сколько в интернете постоянных нареканий на халтурную сборку и предпродажное регулирование серийных моделей велосипедов.

    Уже было написано, что в новом, недавно проданном байке, не смотря на его стоимость, легко можно найти невыполненных работ на сумму от 300 до 500 рублей по ценам мастерских – это и регулировки более высокой точности, чтобы оставить запас для владельца, и качественная прокладка рубашек, дабы не тёрлись о раму, положение руля, седла, регулировка дисковых тормозов…

    Возлагать за это вину на магазины нельзя. Если бы в них морочились с каждым велосипедом такое количество времени, которое механик затрачивает на работу над кастомом, это привело бы их к банкротству.

    Обратите внимание

    Во время сборки велосипеда под заказ, жёсткие ограничения по очереди покупателей и времени не ставятся, по этой причине, решающим аспектом является именно качество выполнения работы. Но, опять же, за это платит клиент.

    Тогда в чем причина того, что подавляющее большинство байков всё-таки продаётся в собранном виде? Причина в минусах, которые вариант самостоятельной сборкой тоже имеет.

    (фото)

    Для начала – это стоимость. Собирая велосипед по компонентам, сэкономить не удастся! Производитель велосипедов платит за компоненты совершено другие деньги, нежели магазин или розничный покупатель.

    Для изготовителей велосипедов и для розничной продажи в наличии имеются даже одни и те же детали в различных исполнениях– Retail (для розничной продажи) и ОЕМ (для производителей велосипедов).

    По этой причине, уже на стадии закупки мы остаемся в проигрыше, даже если закупить ОЕМ-компоненты (в нашей стране, возможно всё). Следовательно, повторюсь, кастом имеет более высокую стоимость.

    (фото)

    Возвращаясь к выбору компонентов, хочется предупредить, что доверять данный вопрос продавцу в магазине не стоит. Чаще всего это люди, которые вашего велосипеда в глаза не видели и нередко вообще малокомпетентны в вопросах данного характера! Если вы решили собрать велосипед своими силами, то вам и так прекрасно известно, что вам для этого нужно.

    Если вы решили доверить сборку профессионалу – нужно доверить ему и подбор компонентов, а вам останется лишь озвучить свои пожелания, что бы вы хотели видеть в результате.

    Но, если вам все-таки хочется что-то приобрести самостоятельно, обязательно проконсультируйтесь с механиком! Для того, чтобы он буквально на бумажке написал вам все требуемые параметры! Полученные параметры нужно, как пароль, сообщить в магазине:)

    НАША МАСТЕРСКАЯ ПО РЕМОНТУ И СБОРКЕ ВЕЛОСИПЕДОВ

    Что касается нашей мастерской, сделаю акцент на том, что фактически всё, что нужно для качественной сборки есть у нас в наличии. И ещё один небольшой секрет.

    Изготовители велосипедов даже вполне дорогих моделей зачастую используют, мягко говоря, дешёвенькие детальки – особенно те, которые нельзя заметить при первичном осмотре велосипеда. Втулки, каретка, рулевая колонка, спицы – вот те детали, на которых экономят чаще всего.

    Взгляните на спецификации – внятные артикулы и модели этих деталей редко встречаются. Alloy, Formula, catridge, Disc – И ВСЁ. Если собирать под заказ – халтура исключается!

    Важно

    Каждую деталь перед сборкой можно увидеть и покрутить в руках. Нами используются только оригинальные качественные компоненты (отсюда тоже дополнительные затраты). Впрочем, и у «небрендовых» производителей часто встречаются предложения высокого качества.

    Эти детали, перед тем, как попасть на байк клиента, проходят внимательное изучение конструкции в нашей мастерской – а действительно ли они настолько хороши, как обещают? Изначально некачественные, пусть даже и в разы более дешёвые, компоненты нами не закупаются и не используются вообще – ни ради ремонта, ни для сборки, невзирая на бренд. Но это не означает, что мы используем исключительно элитные детали, совсем нет. Shimano, а из малоизвестных фирм — SunRace, которые предоставляют очень даже неплохой уровень качества (местами даже повыше чем у Шимано) по менее высоким ценам.

    В заключение стоит сказать, что каждый сам имеет право выбирать, как именно он осуществит приобретение своего велосипеда. Отметим лишь, люди, которые серьёзно катаются уже не первый год, в большинстве своем, не используют полностью серийные модели велосипедов…

    Как самому собрать велосипед?

    Как самому собрать велосипед?

    Несмотря на обилие велосипедов в магазинах и появление популярной услуги сборки байков на заказ, самостоятельная сборка все еще остается востребованной среди любителей. Чем она так привлекательна?

    Создание принципиально нового, эксклюзивного велосипеда – творческий процесс, который заключается в подборе запчастей и проверке их соответствия желаемым параметрам. А еще сборка позволит точно разобраться во всех узлах велосипеда и приобрести хороший опыт в технических аспектах.

    Собрать велосипед – дело тонкое и кропотливое. Сложность заключается не только в правильной установке всех составных элементов, но и в подборе всех запчастей.

    Основное требование к ним – это качество, надежность и востребованность. Вряд ли при самостоятельной сборке придет в голову ставить плохие тормоза или какой-нибудь ненужный обвес, лучше тогда уж идти с завязанными глазами в магазин. О том, как спланировать работу, что для этого необходимо и как, собственно, собирать велосипед, будет рассказано далее.

    Составление требований к велосипеду и плана по его сборке

    Прежде чем собирать велик самому, придется определиться с тем, что должно получиться в конце. Общие варианты велосипедов:

    • городской сигнлспид;
    • шоссейный или спортивный велосипед;
    • маунти-байк;
    • гибриды.

    Исходя из основных типов, делаем вывод о том, где велосипед собирается использоваться, какими скоростными и ходовыми показателями он должен обладать, насколько удобен будет в катании. Последний параметр особенно важен, именно он подталкивает велосипедиста собирать велосипед своими руками.

    Где достать запчасти? Они могут быть либо куплены самостоятельно, либо заказаны. В первом случае придется довольно долго побродить по специализированным отделам в поисках каждой детали. Второй вариант проще: предварительно выбрать модель, внести в нее свои пожелания и сделать заказ. Собирать велосипед из коробки, конечно, намного проще, правда, стоить это будет дороже.

     Основные и обязательные конструктивные элементы для нового велосипеда:

  • Рама – остов байка. Она определяет назначение велосипеда, его вес, габариты и поведение на дороге.
  • Вилка – узел крепления переднего колеса и руля к раме. Вилки могут быть как жесткими, так и амортизационными, все зависит от типа велосипеда. Горный велосипед оснащен вилкой с амортизатором, шоссейные и синглспиды имеют жесткий вариант. Вилка обеспечивает управляемость велосипеда.
  • Руль. Форма определяет удобство управления, посадку и маневренность. Огромный ассортимент рулей радует нас множеством вариантов: от абсолютно прямых до «барашков», с выносом и без, регулируемые и нерегулируемые.
  • Колеса. Их диаметр влияет на скорость, величину наката, управляемость. Шины, как элемент колес, определяют динамические показатели, а также проходимость велосипеда. Большие колеса будут лучше держать скорость. Они чувствительны к повороту руля, но более подвержены деформациям. Покрышки же, чем толще, тем лучше ведут себя в условиях бездорожья и хуже на гладких дорогах.
  • Каретка и шатунно-педальная пара. Трудно переоценить значение кареточного узла. Он служит элементом передачи крутящего момента от педалей на ведущую звезду и далее на заднее колесо. Качественная сборка каретки и шатунов – залог долгой езды в самых разнообразных условиях.
  • Кассета. Этот узел имеется у скоростного велосипеда. Он состоит из набора задних и передних звезд. С ним соединены переключатель и натяжитель цепи.
  • Седло. Закрепляется на подседельный штырь, который устанавливается в среднюю трубу рамы.
  • Тормоза. Легкий и распространенный вариант – v-brake. Дисковые тормоза более сложны в установке, правда, если сами диски уже установлены на колесах, то процесс монтажа намного упрощается. Наконец, тормоз в задней втулке, вообще не требует никакой работы, кроме соединения колеса с рамой.

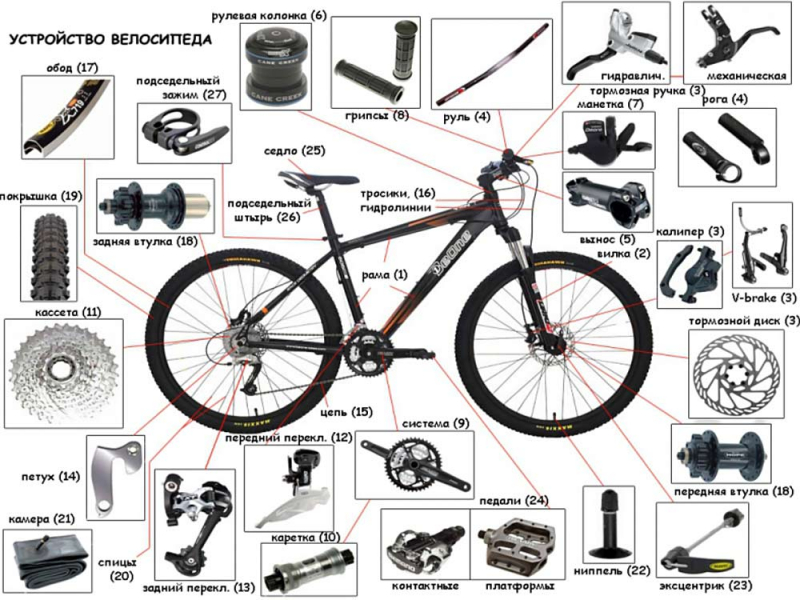

  • Рабочие узлы велосипеда (на примере гибрида)

    Примерно в такой последовательности нужно будет собрать велосипед. В работе понадобятся инструменты: как обычные ключи, так и специальные приспособления.

    Инструменты для работ

    Специальных инструментов потребуют кареточный механизм и кассета, поэтому сначала поговорим о них. Для установки каретки потребуется ключ, называемый съемником. Узел устанавливается в стакан рамы и затем затягивается при помощи ключа, далее на ось монтируются шатуны. Для квадратного соединения нужен будет шатунный съемник.

    Крепить каретку и шатуны на нее – довольно хлопотное дело в плане усилия, так как затягивать надо по максимуму. В процессе надевания шатунов следим, чтобы один из них не слетел, иначе проблем потом с периодическим выпадением не избежать.

    Кассетный узел устанавливается на втулку заднего колеса при помощи специального кассетного съемника с хлыстом. Здесь также понадобится максимальное усилие, хлыст помогает не проворачиваться звездам при закручивании.

    Кареточный (1) и кассетный (2) съемники

    Цепной замок для разъединения звена и регулировки длины цепи. Выжимка позволяет разъединить скрепленную цепь в любом месте. Цепи, в большинстве своем, не имеют специального замочка. Если таковой есть, можно, в принципе, обойтись и без выжимки. Однако цепь может оказаться слишком длинной, а для убирания лишних звеньев без этого приспособления не обойтись.

    Устройство для размыкания цепи

    Гаечные ключи для крепления седла и колес к раме. Размеры подбираются в соответствии с размерами гаек. Желательно использовать накидные ключи. Разводной регулируемый вариант не позволяет закрутить гайку до нужного усилия, кроме этого, он может съедать углы. Его лучше применять для предварительной закрутки.

    Совет

    Отличным помощником при сборке будет динамометрический ключ. Если разобранный велосипед приехал в полном комплекте, к нему обязательно будет прилагаться инструкция по сборке. В ней, скорее всего, будут значения оптимальных моментов затяжки.

    На практике эти цифры позволяют добиться максимально крепкого закручивания, а при эксплуатации усталость металла будет сведена к минимуму. Также соответствие предписанным значениям затяжным моментам обеспечит геометрическую целостность всех соединений.

    Набор отверток и шестигранных ключей. Эти инструменты понадобятся при установке руля, седла, тормозов и навесов, например, подножки. Еще одним полезным инструментом будут кусачки. Их применяют для ровной обрезки тросиков. К ним же будут нужны концевики и оплетка.

    Последовательная сборка составных частей велосипеда

    На первом этапе имеем голую раму и все запчасти в стороне. Начинаем с крепления вилки велосипеда к его раме. Установка значительно упрощается, если шарикоподшипники были поставлены на шток вилки заранее.

    Устанавливать подшипниковые конус и чашку самому довольно проблематично, потребуется специальное оборудование – рычажной пресс. Запрессовка молотком допускается, однако делать это нужно с максимальной осторожностью, чтобы не повредить сам шток вилки и стенки головной трубы рамы.

    Готовый вариант с подшипниковым узлом предпочтителен, здесь нужно только правильно вставить шток вилки в раму. Устанавливать легче, если рама будет лежать, то есть шток входит в трубу горизонтально. Правый конец головной трубы соответствует верхнему. Придерживая одной рукой трубу, другой вставляем корпус детали в нее.

    Нижний и верхний конусы вилки должен точно встать на шарики подшипников. После этого на шток надевается специальная шайба и ус, который должен войти в отверстие стержня вилки. С помощью рожкового или накидного ключа затягивается контрящая гайка до предельного усилия. Вилка готова.

    Сверху на вилку устанавливается рулевая деталь. Правильно поставить руль получится при вертикальном положении рамы.

    Единственное неудобство вставки детали в вилку – это неустойчивость рамы, поэтому лучше заранее попросить кого-нибудь придержать конструкцию.

    Сначала руль затягивается вполсилы, далее центрируется строго по направлению прямо и затем закручивается полностью. Вероятно, нужно будет придерживать руль.

    Руль и вилка на раме велосипедаОбратите внимание

    Седло. Сначала сама сидушка крепится на подседельный штырь. Амортизатор, если он планируется, крепится одновременно с сиденьем, а не после него. Штырь опускается в трубу и затягивается гайкой (либо готовым эксцентриком). Как и руль, седло требует центровки по направлению прямо.

    Следующая стадия – это монтаж каретки в стакан. Переворачиваем раму вверх ногами и устанавливаем кареточный узел. Готовый корпус вставляется и фиксируется в стакане с помощью ключа. Если каретка собирается с нуля своими руками, то проводим следующие манипуляции:

    • смазка внутренней полости корпуса;
    • вставка осевой детали;
    • смазка и установка подшипников;
    • закрепление каретки съемником.

    Далее на ось каретки надеваем шатуны, на их нижние концы с помощью гаек крепятся педали. Шатунные крепления закручиваются съемником, затем ставятся защитные противогрязевые заглушки.

    После каретки делаем небольшой перерыв и устанавливаем шины на ободья колес. Сначала на внутреннюю поверхность надевается флиппер – защитная резиноткань от проколов камеры основаниями спиц. Отверстие флиппера должно совпадать с отверстием для соска. В обод аккуратно вставляется сдутая камера, сосок продевается в отверстие, сверху ставится покрышка.

    При установке шины необходимо проследить за направлением рисунка протектора. Он должен соответствовать направлению движения велосипеда. Помочь в установке покрышек могут специальные монтажки или пластмассовые лопатки. Не забываем накачать камеры до нужного давления!

    На втулку заднего колеса надевается кассета. Верхние звезды ее находятся в свободном состоянии, поэтому при вставке узла не переворачиваем его, чтобы не потерять какую-нибудь звездочку. Кассета монтируется со стороны ведущей передней звезды (звезд) и с усилием затягивается съемником.

    https://www.youtube.com/watch?v=Nz3RxvztB_0

    При работе необходимо придерживать колесо, а также использовать хлыст для фиксации звезд кассеты. После ее установки на большую звезду накидывается цепь, заднее колесо вставляется в дропауты, а другой конец цепи протягивается к передним звездам. При помощи выжимки цепь скрепляется, а колесо закручивается на дропаутах. По аналогии ставим переднее колесо на вилку.

    Работа с кареткой и кассетой в картинках

    Кассета соединяется с переключателем скоростей. Если на велосипеде присутствует и передний переключатель, то, соответственно, он подключается к системе передних звезд. Через тросики к ним подсоединяются манетки, которые монтируются на руль. Тросы при помощи хомутов аккуратно закрепляются на трубах рамы.

    Собрать и поставить тормоза V-brake:

    • поставить клешни переднего и заднего тормозов на руль;
    • прикрепить колодки к зажимному механизму;
    • разжать тормоза и закрепить на вилке и задней части рамы, соответственно;
    • соединить клешни и зажимные механизмы с помощью тросиков;
    • отрегулировать длину тросов и положение колодок.

    Новый собранный велосипед готов к пробным поездкам. Тестирование – обязательная процедура после сборки, которая покажет, где и что нужно поправить. Особое внимание нужно уделить качеству сборки вилки и руля, каретки и тормозов. Также проверяем, насколько точно переключаются передачи, не соскакивает ли цепь.

    Сборка велосипеда – это приятное, полезное и, как выяснилось, не такое уж долгое занятие. Выполненный своими руками байк позволит чувствовать себя комфортно в поездках, полностью ремонтопригоден, неприхотлив и обладает требуемыми ходовыми параметрами.

    Как собрать велосипед и сколько это стоит

    Как самому собрать велосипед?

    Совладелец мастерской о том, как собрать идеальный байк по частям, и какие велосипеды выбирают воронежцы.

    Всё больше городских жителей предпочитают делать велосипеды на заказ. Здесь можно выбрать стиль байка, форму, цвет и получить оригинальный велосипед, единственный в своём роде.

     Специально для Downtown Руслан Хвостецкий, который уже 5 лет собирает велосипеды на заказ в частной мастеркой, рассказал о том, где брать детали для своего байка, сколько стоит покраска и какие безумные велосипеды хотят городские жители.

    Руслан Хвостецкий

    Мастер по сборке велосипедов

    В 2003 году я купил свой первый МТB и, немного покатавшись, убедился, что это совсем не то. Пока разбирался и вникал в нюансы, прошло ещё два года. Свой следующий байк я собирал по запчастям. В мастерскую, где работаю сейчас, меня позвал друг. Это было пять лет назад — с тех пор через мои руки прошло огромное количество велосипедов.

    Заказ

    Выбирая велосипед, всегда стоит думать, где и как часто вы будете кататься. Сегодня на рынке есть кросскантрийные и сити-байки, в моду начали входить ретро велосипеды и фиксы. Фиксы — велосипеды с фиксированной передачей. Если собирать такую модель, то цена будет от 15 000 до 20 000 рублей.

    Но на таком байке в нашем городе ездить опасно, так как резко остановиться достаточно сложно. Поэтому мы собираем похожие на фиксы велосипеды, но задняя втулка у них имеет свободный ход. Кроме того, мы ставим тормоза.

     Часто заказывают кросс-кантри, потому что они универсальны и удобны как в городе, так и на природе.

    Важно

    Некоторые хотят модернизировать старые байки, что достаточно сложно. Сегодня практически все стандарты отличаются от тех, что были 10-15 лет назад. Поэтому мы не берёмся за дело, если не будем уверены, что найдём все запчасти.

    Когда клиент определится, какой велосипед он хочет получить в итоге, мы начинаем искать в интернете подходящую по функционалу и размеру раму. Нередко приходят уже со своей, и остаётся только «накидать» остальное и уточнить комплектацию. Тогда мы сразу очищаем раму от старого покрытия, договариваемся о цвете и отправляем в покрасочную.

    Покраска

    Красим мы у своих друзей в специальном цехе с помощью порошковой краски. Такой вариант является самым стойким и к атмосфере, и к механическим воздействиям. Процесс достаточно прост: на раму наносится статически заряженный сухой порошок, потом при температуре в 200° запекается в специальной печи.

    Если нужен какой-нибудь эксклюзивный цвет, то мы договариваемся с ребятами, которые красят машины. Но это и обходится раза в 4 дороже. Покрасить порошком можно примерно за 1 000 рублей, но недавно был клиент, которому жизненно необходим был небесно-голубой хамелеон, перетекающий в перламутр.

    Это обошлось ему в 7 000 рублей.

    Пока идёт покраска я ищу всю остальную навеску. На сборку велосипеда уходит около недели. Больше всего времени тратится на поиск всех необходимых запчастей. Чаще всего заказываем детали через интернет из зарубежных магазинов.

    Правда, с нашей почтой сроки непредсказуемы. Но в среднем всё приходит за пару недель. Заказчик может прийти к нам и выбрать, что ему больше нравится.

    Мы присылаем фото с каждого этапа работы над байком, и клиент видит, что и как сочетается, поэтому всегда знает, что получится в итоге.

    Мы заказали крутую модель шатунов от фирмы E.13 за 10 000 рублей. Вот тут был прокол: они просто не подошли.

    В прошлом году мы собирали байк на двухподвесной раме Intense 951 уровня мирового чемпионата — её удалось найти в Канаде за очень приемлемые деньги. Рама дошла быстро и в целом оказалась отличной, трудности начались потом. Она была самой продвинутой, значит и навеска нужна соответствующего уровня.

    Совет

    Мы заказали крутую модель шатунов от фирмы E.13 — вот тут был прокол: они просто не подошли. Информации об этом нигде не было. Только покопавшись на американском форуме, я нашёл статью о том, что такая проблема уже была. Поэтому шатунам стоимостью 10 000 рублей пришлось спешно искать другого хозяина.

    Получилось очень эффектно — байк напоминал зеркало и весил 8 кг, вместо 14. Такие заказы находятся на грани фанатизма и безумия.

    Самое сложное — создать яркий и запоминающейся стиль для каждого велосипеда. Самым необычным заказом был bmx.

    Парень просто до безумия помешался на весе: мало того, что он высверлил в корпусе множество отверстий для облегчения, так ещё и попросил заполировать каждую деталь, чтобы не было краски, и заспицевать колеса в 24 спицы, вместо положенных 36.

    Получилось очень эффектно — весь байк напоминал зеркало и в итоге весил 8 кг, вместо 14, при условии, что он полностью стальной. Такие заказы находятся на грани фанатизма и безумия.

    Над простыми проектами каждый мастер работает индивидуально. Это необходимо для соблюдения порядка и уверенности в сборке. За каждый просчёт, поцарапанное покрытие или испорченную деталь приходится отвечать лично. После покраски с сборки мы проводим технический осмотр и тест-драйв велосипеда, после чего клиент может его забрать. Тогда же и оплачивается заказ.

    Получаются крутые велосипеды, на которые в городе все обращают внимание.

    Лично мне больше всего нравится восстанавливать велосипеды «Старт-шоссе» или «Турист». Они очень красивые, и самое приятное, что на них можно полностью установить современное навесное оборудование или же просто собрать на его базе фиксед байк. Получаются крутые велосипеды, на которые в городе все обращают внимание.

    Работы нам хватает, иногда за целый день не удаётся и кофе выпить — велодвижение в Воронеже сейчас на волне. За последние два года количество катающихся выросло вдвое, и это только начало.

    Титульное фото: Александр Пятилетов

    28702

    Ссылка на основную публикацию
