Настройка моновпрыска своими руками

Ремонт и настройка моновпрыска своими руками

Подобных тем уже было немало, но вопросы продолжают появляться. Раз уж позанимался своим, то поделюсь и пусть будет ещё одна с картинками, вроде инструкции. У меня начались периодические проблемы с холостым ходом, то глохнет в сырую погоду, то газует на следующий день после того как подморозит.
Да собственно и пора уже впрыском позаниматься ибо несколько лет не трогал… Начинаем с датчика температуры охлаждающей жидкости (ДТОЖ), его снимаем и в «кастрюльку» в качестве которой используем например консервную банку, также потребуется термометр, мультиметр, снег с улицы или лёд из холодильника, небольшая плитка.
У меня термометр «стряхнулся» и пользовался датчиком температура мультиметра.
Берём датчик, у меня такой, ему лет 10:
И в «кастрюльку»:
Накладываем в банку снег или лёд чтобы температура была около 0 и производим первый замер, потом включаем плитку и производим замер примерно каждые 10 градусов вплот до кипения 100*С.
Снега должно быть примерно на сантиметр, чтобы металлическая часть датчика была погружена, а на контакты вода не попала.
Мои замеры: 0*С 7,25 кОм 12*С 4 кОм 20*С 2,75 кОм 30*С 1,89 кОм 40*С 1,34 кОм 50*С 1 кОм 60*С 665 Ом 70*С 500 Ом 80*С 360 Ом 90*С 276 Ом 100*С 188 Ом
И сравниваем с графиком с форума:
У меня показания достаточно близки и что называется «пойдёт».
Переходим к датчику температуры всасываемого воздуха (ДТВВ), сначала следует проверить проводки от разьёма до элемента(«кристалл», «таблетка» …).

К сожалению фотки не сделал… У меня оба провода показали завышенное сопротивление, один около 5Ом, друго почти 200Ом, а это значит что проводники в крышке форсунки закисли, и их нужно дублировать.

Для этого я проточил канавки бормашинкой, уложил новые проводки и подпаял к выводам разьёма и самому элементу. Потом замазал поксиполом, можно эпоксидкой и т.п.
Бормашина:
элемент с подпаянными новыми проводами:

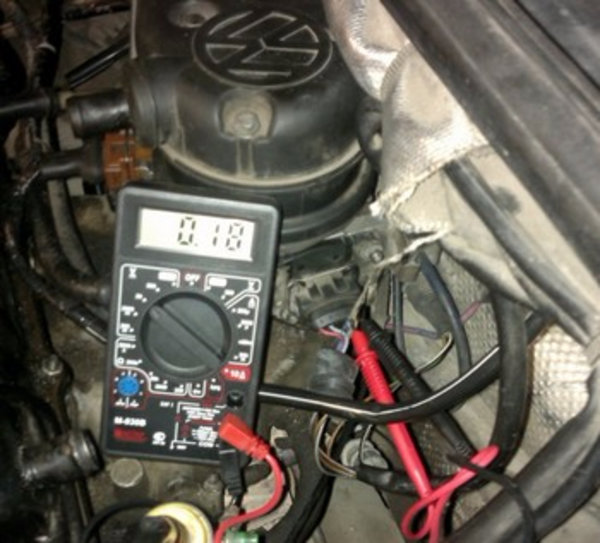

Теперь переходим к замерам, сначала определяем условное сопротивление проводов прибора:
Таким образом, от каждого малого омического сопротивления будем отнимать примерно 0,2 – 0,3 Ом.
Замеряем оба восстановленных проводника от разьёма до элемента:

Теперь с проводниками всё хорошо 0Ом и переходим замеру сопротивления самого элемента:

Так как характеристики у элементов ДТОЖ и ДТВВ одинаковы пользуемся тем же графиком. У меня в мастерской температура почти комнатная и сопротивление ДТВВ соответственное…

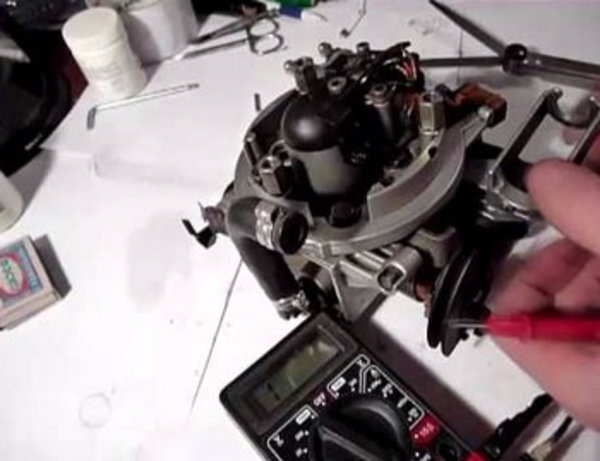

Замеряем сопротивление форсунки:
1,5-0,3=1,2Ом прямо как в букваре…

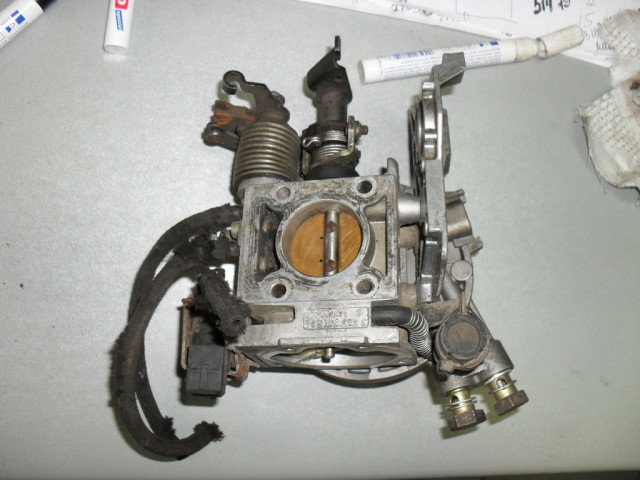

Переходим к регулятору холостого хода (РХХ). Из-за разрыва пыльника, РХХ моего авто насосал пыли / грязи и давал сбои по контакту:
Новых пыльников не продают, да и при отмывки контакта я немного повредил контактную пластинку, поэтому меняю новым, вот относительно недорогой из «не китайских»:

В первую очередь полностью загоняем шток внутрь, можно использовать например вот такую батарейку:

Устанавливаем РХХ на инжектор и регулируем зазор, положение самой заслонки у меня нормальное и я этим не занимался, надеюсь что у вас тоже(опломбировано) и сразу переходим к зазору, потребуется щуп 0,45мм:

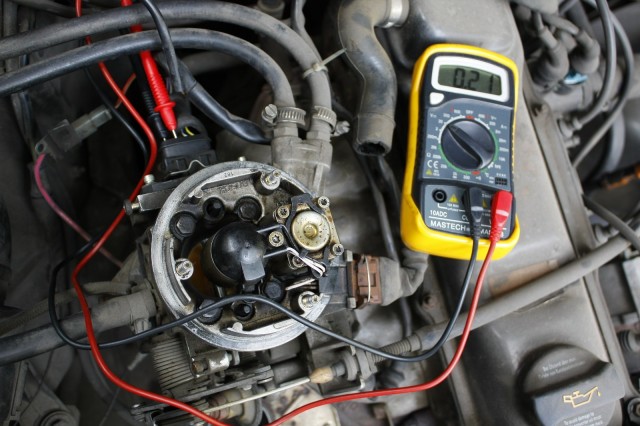

По прибору нужно поймать момент замыкания/размыкания контакта:
Зазор РХХ установили, переходим к регулировке датчика положения дроссельной заслонки (ДПДЗ), у меня его настройки были в порядке, но чесались руки попробовать новый китайский ДПДЗ, поезжу и посмотрю как будет работать…
Вот родной ДПДЗ:
Потёрт прилично, но не насквозь и пока работоспособен.
Новый китаец:
Пропайка контактов плохая, пропаял как следует перед установкой.
Установка данного девайса проблем не вызывает, а вот настройка дело деликатное. Можно делать на авто используя штатное питание датчика 5В, но на улице холодно и я предпочёл делать это в условиях тёплой мастерской.

Требуются стабилизированные 5В, если есть лаборатрный блок питание отлично (у меня есть), если нет, собираем простейший линейный стабилизатор на микросхеме типа 7805 (отечественный аналог КР142ЕН5А) и питаем от подходящих 9-25 В, да хоть от аккумулятора:

Подаём на вывод 1 ДПДЗ -5В от собранного стабилизатора, на вывод 1 +5В, а на выводе 2 относительно вывода 1 замеряем напряжение точки отсчёта закрытого положения заслонки. Поворотом датчика устанавливаем напряжение около 0,19В:
После этого аккуратно затягиваем датчик контролируя напряжение, оно может немного уплывать и настройку придётся повторить, датчик затягивать сильно не стоит.
После регулировку инжектор устанавливаем на машину, подключаем АКБ, заводим и прогреваем двигатель до рабочей температуры (2 включения вентилятора радиатора*).

Выключаем зажигание, отключаем АКБ минут на 10-15, подключаем, заводим не трогая педали газа, доводим температуру до рабочей* и выключаем зажигание. Всё это время педаль газа не трогать!

Заводим двигатель и всё, готово…
ПС: Естественно подразумеваем, что начальный УОЗ выставлен правильно, подсосов нигде нет, ГРМ, ЦПГ, ВВ часть, ЛЗ, РТВВ, давление топлива, проводка в порядке…
С последней займёмся через 2-3 недели, как потеплеет, в общем как говорится продолжение следует…
