Сигнализация starline а93 dialog: инструкция по эксплуатации и установке (скачать в формате pdf), характеристики и комплектация, описание и отзывы владельцев

Инструкция по эксплуатации и настройке сигнализации Старлайн А93

Внимательное изучение инструкции по эксплуатации сигнализации Старлайн А93 позволит быстрее разобраться со всеми функциональными возможностями, которые предоставляет данный охранный комплекс автомобиля и правильным порядком их использования.

Но перед этим потребуется произвести начальные настройки. Если установка сигнализации производилась самостоятельно, то и с данными действиями автолюбитель также справится сам.

Первоначальная настройка сигнализации Starline A93 перед началом эксплуатации

Настройка чувствительности датчика удара / наклона

Датчик находится в приемопередающем устройстве. Настройка чувствительности может производится с помощью USB-программатора, а также ЖК-брелока. Рассмотрим последовательность действий при настройке с помощью брелока:

Настройка чувствительности датчика наклона с помощью ЖК-брелока производится в следующей последовательности:

Вход в главное меню программирования

Вход в меню программирования происходит при помощи ЖК-брелока и сервисной кнопки в следующей последовательности действий:

Последовательность программирования сервисных и охранных функций

Таблицы программируемых функций

Программирование параметров запуска двигателя

Таблица выбора программируемых функций запуска

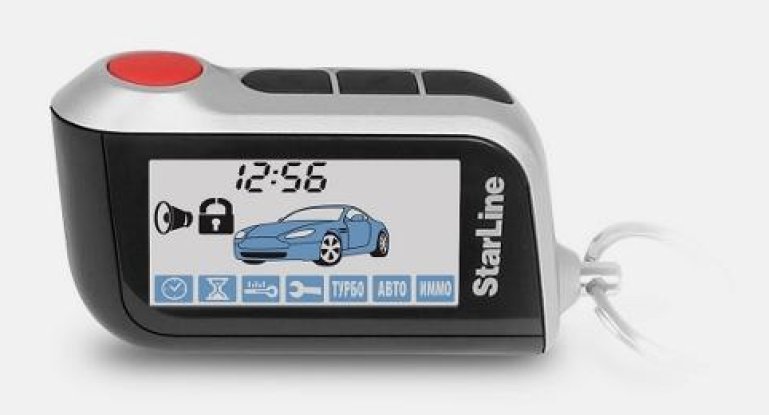

Как установить время на брелке Старлайн А93

Для установки времени на брелоке необходимо произвести следующую последовательность действий:

Войти в меню функций, для чего необходимо удерживать кнопку 4 брелока. После этого часы на брелоке начнут мигать.

В течение 8 секунд кнопками 2-3 (больше — меньше) установить требуемое время часов.

Кратковременное нажатие кнопки 4 переведет к установке минут, последующее – будильника, далее вплоть до окончания установки.

Программирование громкости подтверждающих сигналов сирены

Возврат на заводские установки

В автосигнализации Starline A93 предусмотрено гибкое программирование дополнительных каналов. Эта процедура сложная, требует специальных навыков работы с оборудованием Starline, а также опыта настройки систем автомобиля.

Программирование канала интерфейса CAN + LIN

Данное программирование производится после подключения всех устройств охранной сигнализации Старлайн А93. Для входа в режим программирования требуется выполнить следующие действия:

Отключить питание комплекса.

Отсоединить разъем подключения интерфейса CAN + LIN.

Включить питание охранного комплекса, удерживая кнопку сервиса до тех пор, пока не прозвучит пятикратный короткий сигнал подтверждения сирены.

После отжатия сервисной кнопки должен прозвучать четырехкратный сигнал сирены, что подтверждает переход в режим программирования.

Ввод четырехзначного номера автомобиля

Каждой модели автомобиля, которая поддерживается  CAN интерфейсом, соответствует свой уникальный четырехзначный номер. Этот уникальный номер можно найти в Таблице автомобилей брошюры CAN телематика, которая входит в комплект сигнализации Старлайн А93 либо на сайте производителя .

Последовательность действий:

Войти в режим программирования, как указано выше.

Быстро нажать сервисную кнопку число раз, соответствующее первой цифре номера. Сирена подтвердит соответствующими номеру количествами звуковых сигналов.

Подобную процедуру провести для последующих номеров.

По окончании ввода последней цифры через две секунды прозвучит два сигнала сирены, обозначающее, что номер введен правильно и будет записан в охранную систему. В противном случае прозвучит четыре звуковых сигнала. Программирование придется произвести заново.

Графический алгоритм действий приведен на рисунке:

Настройка параметров CAN + LIN

Последовательность действий:

Перейти в режим программирования.

Войти в раздел меню программирования нажатием кнопки соответствующее номеру раздела число раз.

Произвести программирование параметров.

Графический пример алгоритма:

Более подробное описание программирования интерфейса можно найти в инструкции по установке Starline A93.

Инструкция по эксплуатации сигнализации Стралайн А93

Скачать инструкцию по эксплуатации сигнализации Starline A93 с автозапуском или без него (соответствующую вашей комплектации) можно на официальном сайте производителя .

Для этого в разделе Каталог — Охранные комплексы — Снято с производства — следует найти свою комплектацию сигнализации:

Далее перейти в раздел Инструкции для своего комплекта сигнализации — после чего инструкции в виде файлов PDF станут доступны для скачивания:

Например, инструкция по эксплуатации сигнализации Стралайн А93 с автозапуском может быть скачана по .

Особенности эксплуатации

Сигнализация Старлайн А93 не вызывает особых проблем в процессе эксплуатации, особенно, если была установлена в соответствии с рекомендациями изготовителя. Сбои в ее работе могут быть обусловлены:

• частыми перепадами напряжения по шинам питания (разряде аккумуляторной батареи в зимнее время, плохим контактом с кузовом по минусовой шине);
• попаданием влаги в салон в районе установки центрального блока;
• повреждением датчика температуры двигателя;
• попытками несанкционированного доступа в автомобиль (особенно, с применением спецсредств – грабберов, высоковольтных шокеров);
• попаданием воды в брелок.

При возможных программных сбоях в первую очередь необходимо несколько раз снять-поставить автомобиль на охрану. Если сигнализация вновь дает сбой, необходимо переустановить ее на заводские установки, затем вновь произвести программирование основных функциональных параметров.

Что делать, если автосигнализация начинает жить своей жизнью

Так обычно говорят, если сигнализация в режиме охраны начинает случайно срабатывать, не позволяет снять автомобиль с охраны, либо производит иные самостоятельные действия, не сопряженные с деятельностью человека или других факторов. В этом случае следует:

• проверить концевые выключатели всех дверей, капота, багажника, возможно, есть дребезжание;
• исследовать место установки центрального блока автосигнализации (на предмет затекания влаги), ее элементов, цепей питания (отсутствие искрения);
• проверить элемент питания брелока;
• если предыдущие действия не выявят неисправности, произвести сброс на заводские установки.

Видео — краткая инструкция по эксплуатации сигнализации StarLine A93 CAN+Lin на примере Kia Ceed:

Если комплекс перечисленных мероприятий не изменит ситуацию, необходимо временно отключить сигнализацию и обратиться к специалисту.

Как экстренно отключить Starline A93

В процессе эксплуатации возможны ситуации, когда утерян брелок. В таком случае снять автомобиль с охраны можно, используя сервисную кнопку. При этом необходимо знать PIN-код, если он вводился при установке сигнализации или в процессе эксплуатации.

Стандартный алгоритм отключения автосигнализации с помощью кнопки VALET (сервисной кнопки) состоит в следующем:

Открыть дверь и оставлять ее в открытом положении.

Включить зажигание, ввести первую цифру кода, выключить зажигание.

Включить зажигание, ввести вторую цифру кода, выключить зажигание.

Подобные действия повторить до 4-й цифры PIN-кода.

После последнего выключения зажигания автосигнализация должна разблокировать автомобиль.

В автомобилях, оборудованных кнопкой «Старт-стоп» вместо обычного ключа зажигания, включать-выключать зажигание необязательно. Скорее всего, он запрограммирован на нажатие педали тормоза либо поднятие стояночного тормоза.

Если PIN-код забыт или, еще хуже, неизвестен, устанавливался прежним автовладельцем, не остается иных шансов, как физически отключить автосигнализацию. Имеется практика, что и при известном коде вследствие программных сбоев сигнализация никак не реагировала ни на брелок, ни на сервисную кнопку. В этом случае можно попробовать сбросить сигнализацию на заводские установки.

Последовательность физического отключения автосигнализации:

Отключить цепи питания сигнализации +12 Вольт. Если по цепям питания установлены предохранители, достаточно их извлечь из гнезд. Минус по питанию можно не отключать.

Достать все разъемы из центрального блока. Он обычно находится в районе левого колена водителя, под приборной панелью либо на центральной консоли.

Произвести восстановление разорванных цепей блокировок двигателя. Если автосигнализация была установлена самостоятельно, восстановление цепей блокировок не вызовет трудностей. В противном случае необходимо руководствоваться схемой электрооборудования автомобиля и сигнализации. В большинстве случаев установщики сигнализаций блокируют двигатель по цепям зажигания, управления форсунок и топливным насосом. В крайнем случае, можно восстановить эти цепи в обход автосигнализации, если доступ к электропроводке, ведущей к центральному блоку, затруднен.

Если удалось произвести запуск автомобиля с отключенной сигнализацией, перед продолжением движения к месту ремонта необходимо изолировать отключенные от центрального блока проводники и спрятать их, чтобы не мешали управлению автомобилем.

Видео — сигнализация Стралайн А93 — настройка автозапуска по температуре:

Может заинтересовать:

Подробный обзор автосигнализации StarLine A93: комплектации, технические характеристики, инструкция и отзывы

Подбирая охранную систему для своего транспортного средства, важно доверять только проверенному производителю, который не подведет в самый ответственный момент. В такой ситуации многое решают отзывы в интернете или мнение ваших знакомых и друзей.

В интернете практически невозможно найти негативные отзывы на производителя StarLine. Все его охранные комплексы для автомобилей выполняют все возложенные обязанности, прекрасно справляются со своей главной задачей, а главное, собраны на совесть.

О производителе

StarLine — это не просто интернет магазин или фирма поставщик продукции. Это целое научно-производственное объединение, которое на протяжении долгих 20 лет занимается разработкой с последующим производством охранного оборудования для транспорта.

Свое начало фирма берёт с 1980 годов.

Всё оборудование этой компании производится только на территории Российской Федерации.

А доказательством качества служат многочисленные патенты, а также авторские свидетельства, с которыми можно ознакомиться непосредственно на официальном сайте организации.

Комплексы, которые производит эта компания, были рекомендованы в качестве надёжной защиты ведущими страховыми компаниями Российской Федерации.

• Ресо-гарантия,
• АльфаСтрахование,
• ВТБ,
• Транснефть,
• Мега Русь,
• Русь,
• Ингосстрах,
• Согласие
• и другие компании.

Они охотнее выдают страховые полисы на выгодных условиях обладателям транспортных средств с защитой от StarLine.

Кроме того, компания тесно сотрудничает со страховыми фирмами, и нередко запускает акции, где вы можете приобрести полис КАСКО со скидкой 50%.

StarLine остаётся оригинальным аксессуаром для ряда мировых производителей. В своих моделях его используют фирмы:

• Mazda,
• Тойота,
• Skoda,
• Ford,
• Peugeot,
• Citroen,
• Renault,
• Kia,
• Hyundai,
• Opel,
• Nissan,
• Mitsubishi,
• Chevrolet,
• Datsun и так далее.

На сегодняшний день в России действует около 50 сервисных центров, которые с готовностью отремонтируют сломавшееся оборудование.

Также, есть сразу несколько номеров круглосуточной Федеральной службы технической поддержки, которая доступна 24 часа, и соединит вас с техническими специалистами.

Отзывы об автосигнализациях StarLine A93: плюсы и минусы

Как уже было сказано выше, в интернете есть огромное количество отзывов, как положительных, так и отрицательных. Их нужно учитывать при покупке.

В основном, все отзывы можно суммировать, а затем разложить по нескольким пунктам.

Начнем с плюсов.

• Все настройки обычно устанавливаются с брелка.
• Брелок компактен, также, как и датчики.
• Сигнализация обладает громким звуком.
• Практически все модели оснащены автозапуском.
• Возможно открытие багажника дистанционно.
• Дальность срабатывания составляет от 1 км до 1,5 км.

Однако, наряду с такими существенными плюсами есть и минусы.

• Так, например, чем больше радиус работы, тем выше вероятность ложных срабатываний.
• Ещё один минус состоит в том, что часто сгорают предохранители.
• Высокая стоимость, которую производители задрали буквально с 2017 года, тоже не радует покупателей.
• Кто-то жалуется на неудобные комбинации на клавишах брелка.
• К сожалению, не все модели связанные с системой ГЛОНАСС, что очень огорчает многих покупателей.

На основании перечисленных плюсов и минусов, вы сами можете сделать вывод о том, необходимо вам такая покупка или же нет.

Версии и технические характеристики систем

• ECO
  • Надежный охранный комплекс.
  • Имеет несканируемый диалоговый код.
  • Оборудован ГЛОНАСС, GSM и GPS.
  • Помехозащищенность.
  • Усилитель малошумящий.
  • Умный 3D контроль.
  • Автодиагностика.
  • Гибкие настройки.
  • Дистанционный автозапуск.
  • Расширенный диапазон температур работы.
  • Есть функция защиты от кражи ключей.
  • Блокировка невидимая.

  Экономичный, предусмотрен ударопрочный брелок, есть функция умного диалога.

  Стоимость модели 10250 руб.

• Стандартная Starline A93

  Автомобильный охранный комплекс, имеет:

  • Super slave авторизация.
  • Брелок ударопрочный.
  • 128 каналов помех защиты.
  • Дальности работы 2000 м.
  • Функция автозапуска.
  • Экономичный.
  • Расширенный диапазон температур работы от минус 50 до плюс 80.
  • Контроль канала связи.
  • Авторизация только по пин коду.
  • 3D датчик удара.
  • Блокировка невидимая.
  • Умный бесключевой обход.

  Предусмотрен интеллектуальный автозапуск, есть удобное управление с телефона при скачивании приложения.

  Стоимость 10000 руб.

• GSMОхранный комплекс управляется с телефона при скачивании приложения, есть Опциональный GPS Глонасс.
  • Не сканируемый диалоговый код.
  • Интеллектуальная автозапуск.
  • GSM интерфейс.
  • Ударопрочный.
  • 128 каналов помех защиты.
  • Дальность оповещения около 2 км.
  • Функция защиты от радиопомех.
  • Управление охраной штатным брелком.
  • Рекордная экономичность, которая позволяет работать до 60 дней в режиме охраны.
  • Бесплатный мониторинг как опция от производителя.
  • Диалоговая защита.
  • Контроль канала связи.
  • Умный бесключевой вход.
  • Ударопрочный брелок.
  • Авторизация осуществляется по пин коду.
  • Блокировка невидимая.

  Стоимость 13300 руб.

• CAN+LIN

  Комплекс, который работает с интеллектуальным автозапуском.

  Считается мировым рекордсменом по экономичности.

  Предусмотрена функция умной авторизации.

  • GSM интерфейс.
  • Опциональный ГЛОНАСС мониторинг.
  • Брелок ударопрочный.
  • Есть функция автозапуска.
  • Телематика.
  • Гибкие сервисные каналы.
  • Контроль канала связи.
  • Функция защиты от радиопомех.
  • Диалоговая защита.
  • Расширенный диапазон температуры от минус 50 до плюс 80.
  • 3D контроль.
  • Функция защиты от кражи.
  • Невидимая блокировка.

  Стоимость модели 19500 руб.

• 2CAN+2LIN
  • Комплекс с интеллектуальным автозапуском.
  • Опциональный gps-глонасс.
  • Super slave авторизация.
  • Брелок ударопрочный.
  • 128 каналов с защитой с трансивером.
  • Дальность оповещения 2000 м.
  • Телематика.
  • Автозапуск.
  • Защита от радиопомех.
  • Контроль канала связи.
  • Бесплатный мониторинг как опция от StarLine.
  • Управление с телефона при скачивании приложения.
  • Диалоговая защита.
  • Контроль канала связи.
  • Авторизация только по пин коду.
  • 3D датчик удара и наклона.
  • Невидимая блокировка.
  • Умный бесключевой обход.

  Брелок имеет инновационную конструкцию и эргономичный дизайн, который удобно держать в руке.

  Стоимость 10000 руб.

• 2CAN+2LIN GSM ECO SLAVE
  • Диалоговая защита с индивидуальными ключами на 128b.
  • Управляет охраной автомобиля штатным брелком.
  • Может работать в суровых климатических условиях.
  • Дополнительная авторизация по пин коду.
  • Интегрированный цифровой датчик.
  • Умный бесключевой обход.
  • Гибкий сервисный канал.
  • Интеллектуальный автозапуск.
  • Бесплатный мониторинг от StarLine.
  • Телематика, позволяющая дистанционно управлять транспортным средством.

  Гарантирует надежную защиту благодаря уникальной технологии блокировки. Есть управление с телефона.

  Работает в условиях экстремальных радиопомех.

  Стоимость 11000 руб.

Официальный сайт: где посмотреть инструкцию и все модели

У компании StarLine есть свой официальный ресурс, где вы сможете не только ознакомиться со всеми моделями, но также узнать о выгодных предложениях, познакомиться с историей компании и узнать контактные номера телефонов.

Располагается этот ресурс по адресу:

Интерфейс сайта очень удобный и простой. Из него вы можете выйти в каталог, прочитать информацию об оплате доставки, а также, узнать, где и как устанавливать сигнализацию.

Можно зарегистрировать личный кабинет для того, чтобы покупать продукцию и получать хорошие скидки.

Здесь вы получаете информацию о новинках, специальных предложениях, а также, видите возможность сотрудничества с различными страховыми компаниями.

Кроме того, помимо официального сайта у компании есть свои представительства в социальных сетях.

Какую комплектацию автосигнализации СтарЛайн А93 лучше выбрать?

Подбирая для себя технический охранный комплекс, нужно отталкиваться от ваших предпочтений и ваших пожеланий.

Если вы ищете для себя комплекс, который будет оповещать вас о нападениях на транспортное средство, то лучше брать аппарат, который имеет наибольшую дальность действия.

Если комплекс нужен вам только в качестве автозапуска, то можете отдать предпочтение менее дорогим моделям, которые отлично справятся с этой задачей.

Если вы хотите, чтобы любое посягательство на ваше транспортное средство пересекалось, то рекомендуем вам обратить внимание на модели с высокой чувствительностью.

Как правило, такие модели стоят дороже, но гарантируют полную безопасность. Однако, в такой ситуации не исключены ложные срабатывания.

Особенности установки и схема подключения

Программирование нового брелка

Существует три типа нажатия на кнопки.

Кратковременное — для отправки команды,

длительное — для осуществления подачи сигнала

и двойное.

Базовые настройки брелка StarLine выглядят следующим образом:

• Постановка на охрану — это краткое нажатие кнопки 1.
• Снятие с охраны — краткое нажатие кнопки 2.
• Автомобиль должен подавать вам звуковые и световые сигналы.

Также, можно протестировать тревожные события, постучав по кузову, услышав сирену.

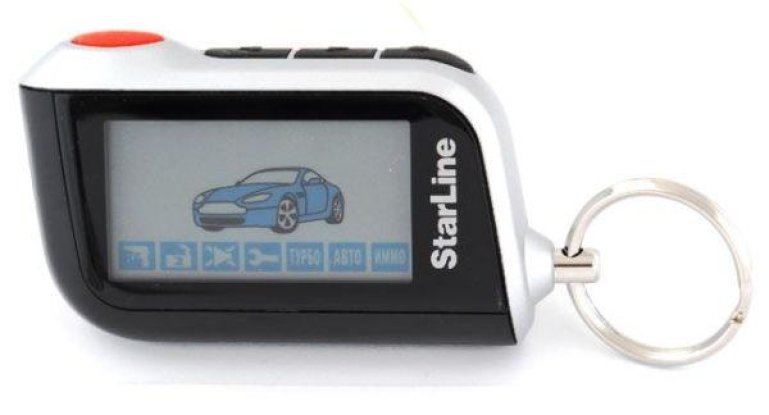

Настройка времени на брелке

• Нажмите на кнопку, где изображены часы.
• Замигают цифры.
• Нажимайте на кнопку 1. Нажимайте до момента, пока не появится час, который вам необходим.
• Далее опять нажмите на ту же клавишу, теперь настройте минуты.
• Для того, чтобы запустить часы, необходимо снова нажать на клавишу со стрелками.
• Теперь вы задали время.

Краткая инструкция по эксплуатации

Чтобы сигнализация прослужила вам как можно дольше, необходимо соблюдать инструкцию по эксплуатации:

Не включайте автозапуск в случае, если авто находится вне поля вашего зрения.

Нельзя пользоваться удаленным зажиганием в случае, если перед или сзади авто есть люди.

Всегда ставьте транспортное средство на ручник и парковку (нейтральную передачу).

Не зажимайте комбинации на ключе без особой надобности, вы рискуете сбить настройки.

Не давайте брелок детям.

Эти простые правила и соблюдение инструкции по эксплуатации помогут вам продлить срок службы устройств.

Где находится сервисная кнопка?

Сервисная кнопка располагается на специальной клавише с тремя точками.

Однако, если на вашем пульте нет такой клавиши, вы можете узнать, изучив инструкцию к модели.

В зависимости от года производства, а также настроек, вызов кнопки сервиса может быть абсолютно разным.

Учитывайте это и не жмите всё подряд.

Вы можете заблокировать работу или произвести неправильные настройки.

Стоимость

Стоимость моделей варьируется в зависимости от того, какой у неё функционал.

Начальное устройство можно приобрести за сумму от 8 000 до 10000 руб. Как правило, за эти деньги вы получаете средний набор функций.

Фирма Старлайт предложит вам и другие модели, которые оснащены большим функционалом, за сумму до 20000 руб.

Где купить автосигнализацию StarLine A93?

В москве

• Ugona.net. Улица Академика Королёва 8, корпус 3. 8 495 725 04 66.
• Alarm Трейд. Румянцево, 8495 9813 479.
• Авто пульт. РФ. Улица Александра Солженицына, 44/10. 8 495 973 32 48.

В санкт-петербурге

• Проект авто. Полюстровский проспект 74 B. 8812 925 1000.
• Union Системс. Проспект Александровской фермы, дом 29. 8 812 944 18 58.
• Ключ. Коломяжский проспект 2а 8 812 320 18 57

Фирма StarLine развивается и действует только для своих клиентов. Ежегодно качество продукции улучшается, появляются новые разработки и модели.

Если в ближайшем будущем вы планируете покупку, без сомнений, соглашаетесь на приобретение устройства фирмы StarLine.

Инструкция по применению автосигнализации Старлайн А93

Инструкция по эксплуатации Старлайн А93 состоит из следующих разделов:

Общее описание комплекта поставки, характеристики элементов, рекомендации и требования по монтажу и расположению компонентов.

Раздела, посвящённого особенностям подключения элементов сигнализации к бортовой сети автомобиля.

Описание способов обеспечения автоматического запуска двигателя.

Программирование основных параметров сигнализации.

Установка параметров дополнительных каналов связи.

Настройка опционального интерфейса блоков CAN+LIN.

Программирование дополнительного режима Slave.

Табличные данные, посвященные настройке режимов работы сигнализации.

Для полноценного ознакомления с функциями сигнализации необходимо ознакомиться с документацией на систему, которую можно скачать в сети или на официальном сайте производителя.

Охранные и сервисные функции комплекса

Сигнализация Старлайн A93 имеет возможность охраны нескольких зон автомобиля одновременно.

Основные функции перечислены ниже:

Электрических цепей двигателя (подача топлива, стартер, зажигание). Охрана ведется при помощи стандартного реле блокировки, опциональных кодовых реле моделей Starline R3 и R4, а также покупаемого дополнительно радиореле Starline R2 с цифровым сигналом. Блокировка системы зажигания выполняется на входе контроля.

Охрана всех дверей, капота и крышки багажника выполняется при помощи контактных выключателей. Дополнительно такие датчики можно установить на педаль рабочего тормоза или рычаг стояночного тормоза. Дополнительно устанавливается датчик удара с двумя уровнями определения интенсивности удара.

Для защиты от буксировки установлен датчик замера угла наклона, срабатывающий при погрузке автомобиля на эвакуатор.

Возможна установка дополнительного датчика, выполняющего охрану салона.

Сигнализация предоставляет расширенные сервисные функции, такие как:

При работе сигнализации применяется шифрованный код диалогового типа. Схема шифрования индивидуальна для каждого экземпляра сигнализации, что усложняет процедуру взлома.

Радиопередатчики системы приспособлены к работе в городе в условиях различных радиопомех.

Возможность отключения звуковой сирены без отключения охранной системы.

Работоспособность канала связи контролируется в автоматическом режиме.

Громкость сигнала включения сигнализации Старлайн А93 может ступенчато регулироваться.

Двухступенчатое управление работой замков дверей.

Возможность управления дверными замками через замок зажигания.

Удаление потерянных брелоков управления из памяти центрального блока и запись новых.

Управление комплексом с помощью брелков

Для управления сигнализацией применяются нажатия на кнопки:

• кратковременные — одно нажатие кнопки менее 0,5 секунд;
• длительные — нажатие и удерживание кнопки до появления звукового сигнала;
• двойные — два нажатия одной кнопки в течение секунды;
• последовательные — два нажатия одной или разных кнопок, первое — длительное, второе — кратковременное.

Команды подробно описаны в руководстве по использованию сигнализацией.

Настройка датчика удараНастройка автозапуска двигателя с помощью брелка

Охранные и противоугонные функции комплекса

Система Старлайн А93 обладает следующими основными функциями:

Включение сигнализации может сопровождаться звуковым подтверждением сиреной, а может выполняться бесшумно.

Все события, происходящие с автомобилем и вызывающие срабатывание датчиков сигнализации, передаются на брелок и отображаются на экране.

При случайной деактивации системы (например, при неосторожном нажатии на кнопку брелока в кармане) она автоматически возвращается в штатный режим.

Автоматическое включение и выключение охраны при нахождении владельца с брелоком на определенном расстоянии.

Возможность работы сигнализации при запущенном двигателе.

Включение сигнализации без помощи брелока.

Функции антиограбления и паники.

Возможность работы в качестве иммобилайзера.

Программирование особого кода, применяемого для отключения системы в экстренных случаях.

При снятии сработавшей сигнализации с автомобиля, она сохраняет в энергонезависимой памяти режим блокировки.

Все операции могут отображаться на дисплее брелока управления, который имеет подсветку. Владелец может выбрать любой из трех звуковых режимов работы брелока или бесшумный метод с вибрационным извещением о событиях.

Сервисные функции комплекса

Сигнализация А93, кроме основных функций по охране автомобиля, может обеспечить информирование владельца о следующих параметрах:

• общее состояние комплекса;
• текущее напряжение в бортовой сети и на клеммах батареи;
• температура в салоне;
• температура жидкости в рубашке охлаждения двигателя.

Все параметры можно читать на экране основного брелока.

Кроме этого, сигнализация позволяет:

• осуществлять поиск автомобиля на парковке;
• настраивать уровень чувствительности датчиков удара и наклона;
• временно деактивировать датчики наклона или удара;
• настраивать параметры блокировки замков дверей (после включения зажигания или при нажатии на тормоз);
• управлять работой замков дверей (открывая все одновременно или только водительскую);
• открывать и закрывать замок багажника (по одному из дополнительных каналов);
• турботаймер;
• проверка состояния концевых переключателей элементов кузова;
• отложенное включение датчиков до момента отключения салонного освещения;
• просмотр журнала срабатываний.

Кроме перечисленных основных функций имеются и другие, которые настраиваются под требования каждого владельца. Для реализации функций в конструкции Старлайн А93 предусмотрено до шести дополнительных каналов связи.

Видеообзор основных функций сигнализации А93 предоставлен каналом AvtoGSM.

Дистанционный запуск двигателя

Данная функция используется для предварительного прогрева двигателя и салона автомобиля в зимнее время. В летнее время эту функцию можно использовать для охлаждения салона при помощи системы микроклимата (при наличии на автомобиле).

Система сигнализации А93 позволяет выполнять автозапуск на автомобилях с классическим замком зажигания и с системой запуска силового агрегата от кнопки. При наличии штатного обогревателя типа «Вебасто» (или аналог) система может управлять его работой по цифровому каналу.

Пуск обогрева возможен с брелока, через мобильное приложение или командой, переданной в тексте сообщения СМС.

Время запуска и прогрева программируются через меню брелока. В случае необходимости двигатель можно запустить нажатием на кнопку брелока. После запуска на экране брелока отображается время, оставшееся до окончания прогрева.

При остатке времени 1 минута до завершения прогрева брелок подаст две серии по четыре звуковых сигнала. Остановка двигателя после окончания времени прогрева выполняется автоматически. После этого система ставится на режим охраны и подает световое сообщение при помощи аварийной сигнализации (четыре вспышки).

На брелок поступает сигнал, который обозначается четырьмя звуковыми импульсами и пиктограммой r00 на экране. Прогрев двигателя может быть прекращен или продлен при помощи нажатия кнопок на брелоке управления.

Система А93 может выполнять периодический запуск силового агрегата через запрограммированные промежутки времени или по данным датчика, измеряющего температуру окружающей среды.

Максимально возможны четыре попытки запуска. Если все они окажутся неудачными, то система просигнализирует об этом четырехкратной работой поворотников и перешлет информационный импульс на брелок. При приеме сигнала на брелоке отображается пиктограмма ОСТ, сопровождаемая подачей четырех звуковых сигналов.

Автозапуск автоматически блокируется при условиях:

• включена система зажигания;
• открыт капот;
• опущен рычаг ручного тормоза;
• нажата педаль привода рабочего тормоза;
• рычаг коробки не установлен в режиме парковки (для автоматических коробок) или нейтрали (для ручных);
• не выполнена запрограммированная процедура «программной нейтрали».

Режим SLAVE

Данный режим позволяет сохранить все охранные и дополнительные параметры, и использует в роли метки дополнительный брелок. При подключении режима Slave на дополнительном брелоке доступны все возможности управления функциями сигнализации. Управление комплексом охраны выполняется через брелок, мобильный телефон, смартфон или домашний компьютер.

Доступ в автомобиль (авторизация), защищенный Старлайн А93 в режиме Slave, выполняется при помощи:

• опознавательной метки (брелока);
• вводом индивидуального кода (нажатием на сервисную кнопку, расположенную на брелоке);
• штатными кнопками для введения кода, установленными на автомобиле (опция, встречается редко).

В случае необходимости режим авторизации может быть отключен и доступ в автомобиль выполняется как при обычном использовании сигнализации. Применение режима Slave позволяет сократить количество брелоков охранной системы и сохранить функциональность штатной системы сигнализации, а также системы бесключевого доступа (при наличии).

Программирование функций

Все функции охранной системы могут быть настроены при помощи сервисной кнопки и брелока.

Для этого необходимо:

Нажать на сервисную кнопку пять раз и войти в режим настройки.

Включить зажигание, после чего сирена кратковременно сработает пять раз. Брелок звуком подтвердит вход в меню настройки.

Нажатиями на вторую и третью кнопки основного можно листать пункты меню, обозначаемые на дисплее AF. Нужный пункт выбирается длительным нажатием на кнопку 3. Кнопки считаются по порядку от красной круглой, которая является первой.

Переключение опций внутри меню выполняется второй и третьей кнопкой.

Выбор и подтверждение выбранного варианта выполняется нажатием на кнопку 1.

Инструкция по эксплуатации Старлайн А93 не рекомендует самостоятельную настройку параметров, поскольку вмешательство в настройки может вызвать некорректную работу блокировок двигателя или штатных электрических цепей автомобиля.

Памятка пользователя

В комплекте документации поставляется отдельный лист из плотного картона, на котором перечислены назначения кнопок брелока, возможные сочетания нажатия и реализуемые при этом функции. Помимо этого там могут указываться расшифровки некоторых пиктограмм на экране брелока.

 Загрузка …

Скачать инструкцию по эксплуатации и установке

Видео

На канале автора ORJEUNESSE приведен подробный видеообзор комплекта поставки и функций сигнализации А93.

StarLine A93 автосигнализация

рекомендуют автосигнализации StarLine

StarLine A93 – охранно-телематический комплекс для защиты автомобиля с несканируемым диалоговым кодом управления, интеллектуальным автозапуском, опциональным мультисистемным 2CAN+2LIN, опциональным GSM/GPS-интерфейсом и многоканальным помехозащищенным трансивером с дальностью оповещения до 2000 м.

Интеллектуальный автозапускПозволяет осуществлять дистанционный и автоматический запуск двигателя по температуре или в заданное время
Диалоговая защитаДиалоговый код управления исключает возможность электронного взлома и гарантирует надежную защиту от всех известных кодграбберов.

Гибкие сервисные каналыПрограммируемые параметры управления аварийной световой сигнализацией, складыванием зеркал, настройкой сидения под владельца и др.
Умный 3D контрольИнтеллектуальный 3D-контроль регистрирует удары, поддомкрачивание, эвакуацию автомобиля и оценивает безопасность вождения

2CAN+2LIN интерфейс (опция)Обеспечивает быструю, удобную и безопасную установку охранных систем StarLine на современные автомобили, оснащенные шинами CAN и LIN. Опция доступна при подключении StarLine 2CAN-2LIN Мастер
Защита от кражи ключей (опция)Поездка возможна только после ввода индивидуального PIN-кода при помощи штатных кнопок автомобиля. Опция доступна при подключении StarLine 2CAN-2LIN Мастер

Невидимая блокировка (опция)iCAN гарантирует надежную защиту благодаря технологии скрытой блокировки двигателя по штатным цифровым шинам автомобиля. Подробнее о технологии iCAN. Опция доступна при подключении StarLine 2CAN-2LIN Мастер
Super Slave (опция)  Возможность управления охраной автомобиля при помощи штатного брелока. Опция доступна при подключении StarLine 2CAN-2LIN Мастер

Управление с телефона (опция)Позволяет управлять охранными и сервисными функциями автомобиля при помощи мобильного телефона. Опция доступна при подключении StarLine GSM-мастер
GPS мониторинг (опция)Позволяет с узнать о местонахождении своего автомобиля при помощи сервиса – www.starline-online.ru. Опция доступна при подключении StarLine GPS-ГЛОНАСС-Мастер

Модификации StarLine A93

Где установить?

Товары, приобретенные в нашем интернет-магазине, вы сможете установить в одном из специализированных установочных центров. Подробности у менеджера.

Комплектация StarLine A93

• центральный блок сигнализации
• 1 брелок с двусторонней связью с ЖКИ
• 1 брелок с двусторонней связью без ЖКИ
• приемопередатчик
• кнопка капота
• светодиод
• сервисная кнопка
• комплект проводов
• датчик температуры двигателя
• инструкция по установке
• инструкция по эксплуатации
• памятка пользователя
• реле блокировки с колодкой
• сирена

Модульная архитектура StarLine A93

Модульная архитектура автомобильно-охранных комплексов StarLine позволяет легко добавлять необходимые вам функции когда это понадобится.

В данный момент вы можете добавить:

• GSM – модуль (управление сигнализацией при помощи телефона).
• GPS – модуль (функция мониторинга через сайт starline-online.ru)
• 2CAN+2LIN (для корректной установки и активации дополнительных функций сигнализации)

Видеообзор

Мобильное приложение

Производитель: СтарЛайн
Раздел: Автосигнализации

Основные характеристики сигнализаций

Комплектация сигнализации

центральный блок
1

основной брелок
ЖК дисплей, двухсторонняя связь

дополнительный брелок
без дисплея, односторонняя связь

сирена
есть

датчик удара
Датчик удара и наклона интегральный 3-х осевой

температурный датчик
есть,внешний и встроенный

модуль приема / передачи
есть

комплект для монтажа
стандартный

Охранные функции сигнализации

двусторонняя связь между брелоком и автомобилем
есть

количество отдельных зон охраны
10

режим пассивного иммобилайзера
есть

персональный PIN-код аварийного отключения
есть

пошаговое снятие с охраны
есть

охрана автомобиля с заведенным двигателем
есть

блокировка двигателя
есть

блокировка двигателя цифровым реле
опция

режим “бесшумной”охраны
есть

Сервисные функции сигнализации

выходы управления активаторами дверей
есть,силовой

выход на замок багажника
есть,слаботочный

количество дополнительных каналов
более 4-х

функция вызова владельца к автомобилю
есть

бесшумное включение / выключение режима охраны
есть

режим “комфорт”
есть

модуль CAN
Опциональный CAN+LIN интерфейс

Телематический модуль GSM-GPRS
Опция

Телематический модуль GPS-GLONASS
Опция

гибкое програмирование доп. каналов
есть

привязка сигналов доп. каналов к событиям
есть

задание количества импульсов на выходе доп. каналов
есть

максимальный радиус передачи / приема
800 / 2000 метров

контроль канала связи
есть

индикация причины срабатывания сигнализации
есть

вибро режим в брелоке
есть

постановка и снятие с охраны
разными кнопками

Автозапуск и турботаймер

дистанционный запуск двигателя
есть

автоматический запуск двигателя
через заданный интервал или по заданному времени

автоматический запуск двигателя
по температуре или по напряжению бортовой сети

режим “турботаймера”
есть

поддержка запуска двигателя на автомобилях с кнопкой старт/стоп
есть

Общие характеристики

Номинальное напряжение питания
12 вольт

Ток потребления
до 25 мА

Диапазон рабочих температур
от -50 до +85 градусов

Страна производитель
Россия

Срок гарантии
36 месяцев

Инструкция пользователя
Инструкция по установке


Starline a93 can-lin Инструкция по эксплуатации онлайн [14/115]

StarLine А93

14

Технические характеристики

• Несущая частота радиосигналов управления ……. от 433,05 до 434,79 МГц

• Количество радиоканалов управления ………………………………………… 128

• Максимальный радиус действия основного брелка:

при передаче команд управления ……………………………… 800 м*

при приеме сигналов оповещения …………………………… 2000 м*

• Максимальный радиус действия дополнительного брелка ………….. 15 м*

• Тип датчика удара/наклона …… интегральный трехосевой акселерометр

• Рабочая температура ……………………………………………….. от – 50 до + 85 °С

• Напряжение питания постоянного тока …………………………………… 9 – 18 В

• Ток, потребляемый сигнализацией в режиме охраны ……не более 22 мА

Максимально допустимое значение тока на выходах:

• подключения сирены …………………………………………………………………. 2 А

• подключения световых сигналов …………………………………………. 2 х 7,5 А

• управления центральным замком ………………………………………………….. 15А

• включения зажигания ………………………………………………………………. 25 А

• включения аксессуаров ……………………………………………………………. 25 А

• включения стартера …………………………………………………………………. 25 А

• блокировки двигателя (черно-красный провод разъема Х1 ) …… 200 мА

• блокировки двигателя (с использованием внешнего реле ) …………. 30 А

• дополнительных каналов управления ……………………………………. 200 мА

Питание брелка c ЖК дисплеем …………………….. 1,5В (1 элемент типа «ААА»)

Питание дополнительного брелка ………………. 3В (1 элемент типа «CR2450»)

* Дальность действия брелков может уменьшаться в зависимости от места

установки приемопередатчика, места нахождения автомобиля и владельца,

радиочастотных помех, погодных условий, напряжения автомобильного

аккумулятора и напряжения элемента питания брелка.

Автосигнализация StarLine А93 разрешена к использованию на территории РФ и

соответствует всем требованиям нормативных документов РФ. Срок службы

StarLine А93 составляет 5 лет при условии, что изделие устанавливается и

эксплуатируется в соответствии с инструкциями по установке и эксплуатации.

Производитель оставляет за собой право без предварительного уведомления

вносить в конструкцию, дизайн и комплектацию данного изделия незначительные

изменения, не влекущие снижения его технических характеристик.

Сигнализация Starline A91 инструкция по эксплуатации

StarLine А91 Dialog – это современная автомобильная охранная система. Защитные свойства системы реализуются благодаря применению инновационных технологий.

Возможности сигнализации расширены за счет интеграции дополнительных функций. Например, блокировка двигателя при попытке угона, автозапуск по предварительно настроенному таймеру или по вашей команде.

Таким образом, применение сигнализаций делает эксплуатацию автомобилем удобней.

Что нужно знать про системы Старлайн?

В системе StarLine A91 Dialog применяется диалоговый алгоритм авторизации с крипкостойким кодом и индивидуальным ключом шифрования, что исключает возможность электронного взлома. Реализованный на узкополосном ФМ трансивере многоканальный радиотракт обеспечивает наибольшую дальность действия и защиту от помех.

В условиях городских помех, система позволяет получать информацию о состоянии автомобиля на расстоянии более 1 километра. Система запуска двигателя на расстоянии обеспечивает запуск двигателя на транспортных средствах с автоматической и механической коробкой переключения передач, с бензиновым или дизельным двигателем, с обычным замком зажигания, и с кнопкой “СТАРТ – СТОП”.

Запуск и контроль над работой двигателя осуществляется специализированным процессором.

СКАЧАТЬ по ссылке инструкцию эксплуатации StarLine A91 Dialog

Особенности и возможности сигнализации

Использование современной системы от Старлайн А91 Dialog защищает транспортное средство от всех известных методов взлома. Специальный режим «Мегаполис», который запускает узкополосный FM трансивер, обеспечивает увеличение дальности действия сигнала до 2000 метров.

Противоугонные и защитные функции автомобильной сигнализации:

• включение тревоги при срабатывании датчиков;
• оповещение владельца автомобиля о тревоге, путем отправки сигналов на брелок с обратной связью;
• иммобилайзер;
• турботаймер;
• режим антиограбления;
• программирование 2-х шагового отключения блокировок двигателя;
• сохранение блокировки двигателя при нейтрализации сигнализации.

Схема подключения:

Об управлении с помощью брелока

Заложенные функции сигнализация выполняет или автоматически, или по командам с брелока. Некоторые заложенные функции и параметры работы можно изменить с помощью перепрограммирования. Сигнализация комплектуется двумя брелоками:

• основной – трехкнопочный брелок с обратной связью и жидкокристаллическим дисплеем;

• вспомогательный – двух кнопочный брелок, также с обратной связью, но без дисплея.

При выполнении системой команд, посланных с любого брелока, изменение режимов работы и параметров сигнализации, срабатывание тревоги – все отображается на брелоке с жидкокристаллическим дисплеем. При этом включаются звуковые и вибросигналы.

Особенности брелока сигнализации

Управление сигнализацией осуществляется максимально просто с помощью брелоков. Так в модели с ЖК-дисплеем применяется курсорный способ выбора необходимых команд. Каждой команде соответствует определенная иконка, которая высвечивается на дисплее. Кроме этого, на дисплее отображается текущее время, температура двигателя и салона автомобиля.

В 2-х кнопочном брелоке применяется такой же диалоговый код управления, как и в основном. Но в нем не реализованы функции оповещения. Это брелок предназначен только для управления режимом охраны сигнализации.

Более 60 установленных и программируемых функций обеспечивают не только надежную защиту, а и комфорт во время эксплуатации автомобильной сигнализации StarLine A91 Dialog.

Как установить время?

Чтобы полноценно использовать систему, потребуется настройка времени в Старлайн А91. Для этого нужно взять брелок и:

• нажать кнопку со снежинкой и держать ее до срабатывания одного сигнала;
• продолжайте удерживать клавишу, пока не сработают еще 1 и 2 сигнала поочередно;
• ждите, пока кнопка часов начнет мигать.

Дальше достаточно использовать кнопки №1 и 2, чтобы установить значение до необходимого. Так первая кнопка позволяет увеличить значение часов, а вторая уменьшить. После получения нужного числа, необходимо нажать кнопку №3, чтобы перейти к минутам.

Теперь можно снова нажать третью кнопку, чтобы замигало поле с будильником. Его отладка осуществляется таким же образом, как и часов. Следующее нажатие кнопки №3 переводит в управление будильником – первой кнопкой его можно включить, а второй – отключить.

Еще одно нажатие №3 позволяет настроить таймер по аналогичному принципу.

Как настроить автозапуск?

Инструкция по эксплуатации содержит подробную информацию о настройке охранной системы. Вы можете запрограммировать дистанционный запуск мотора самостоятельно или в техническом центре ZIESTA. Это возможно следующими способами:

• По температуре агрегата. Необходимо нажать кнопку с изображением снежинки и удерживать ее до тех пор, пока не раздастся два сигнала по очереди. После нажатия на эту же клавишу нужно переместить курсор на иконку с градусником. Далее следует нажать кнопку №1 с замком и дождаться сигнала. Теперь двигатель будет запускаться сразу после остывания до установленного значения.
• По таймеру. В сигнализации есть возможность включать мотор каждые 2, 3, 4, 24 часа. Для включения повторить пошаговый алгоритм предыдущего сценария, но выбрать иконку с вентилятором.
• По будильнику. Предварительно нужно проверить правильность часов на брелоке. Далее удерживайте кнопку со снежинкой, чтобы прозвучало три звуковых сигнала. На дисплее появится значение будильника и текущее время. Также сработает индикация в виде серии с двумя вспышками.

Как заменить брелок?

Так как система управляется брелоком, то его поломка или утеря становится настоящей проблемой. Но Старлайн позволяет заменить устройство на новое. Причем, допустима покупка совместимого аналога. Чтобы он заработал, потребуется подключение следующим способом:

• полностью отключить транспортное средство;
• нажать кнопку Valet семь раз для запуска режима программирование;
• завести машину;
• дождаться 7 звуковых сигналов, говорящих о включении записи брелоков;
• взять новый брелок и одновременно зажать кнопки №2 и 3;
• услышать подтверждающий однократный сигнал.

В конце требуется отключить зажигание, после чего габариты должны мигнуть пять раз. На этом все закончено – и не требуется ехать к мастеру или благодарить знакомого за помощь. Чтобы узнать больше про сигнализацию, получить полноценный обзор и консультацию по эксплуатации, обращайтесь в наш техцентр.
