Как поменять прокладку в однорычажном смесителе

Самостоятельно ремонтируем однорычажный смеситель

Однорычажные смесители привлекают своим лаконичным дизайном и простотой управления потоком воды. Включение воды, изменение ее температуры и напора — все это одним поворотом ручки. Устройства эти надежные, имеют солидный срок службы — на некоторые фирменные дают гарантию 5 лет. Тем не менее ремонт однорычажного смесителя периодически необходим.

Виды однорычажных смесителей и их устройство

Несмотря на внешнее сходство поворотные или однорычажные смесители есть двух типов — с картриджем (картриджные) и шаровые — с шариком внутри. Отремонтировать можно любой из них, на для этого надо их сначала разобрать. А чтобы можно было не только разобрать, но и собрать, желательно ознакомиться с внутренним строением каждого.Дизайн может быть разным, строение остается одинаковым

Картриджный смеситель: строение

Картриджные смесители названы так потому что запорный и регулирующий механизм их упрятан в специальную колбу-картридж. В более дорогих моделях смесителей корпус картриджа сделан из керамики, в более дешевых — из пластика. Чем хороши эти модели — простотой ремонта, но с ними не всегда просто добиться требуемого напора — нужен более жесткий контроль рукоятки. Зато изменять температуру воды очень легко — легким движением руки.Строение однорычажного крана с картриджем несложно. Если идти сверху-вниз:

• Переключатель с фиксирующим винтом.
• Стопорная (прижимная) гайка.
• Картридж. В нем происходит смешивание потоков воды, это же устройство перекрывает воду.
• Корпус смесителя, в котором имеется «посадочное» место под картридж.
• Крепления, шпильки и прокладки для обеспечения герметичности.
• Излив (гусак). Может быть отдельной частью — в поворотных моделях для кухни или частью корпуса — для моек в ванной.
• Если излив отдельный, снизу еще устанавливаются прокладки и есть еще часть корпуса.

Из чего состоит однорычажный смеситель с картриджемСам картридж содержит несколько (обычно 4) керамических или металлических дисков особой формы. К верхнему диску приварен шток. Изменяя положение штока, изменяем положение пластин друг относительно друга, изменяя количество проходящей через отверстия в пластинах воды.Чтобы работал кран/смеситель нормально, пластины притерты очень плотно. По этой причине картриджные однорычажные смесители очень требовательны к качеству воды.

Попадание между пластинами посторонних фрагментов приводит к тому, что кран течет или вообще перестает работать. Чтобы избежать подобного некоторые производители ставят на входящих патрубках фильтры.

Но, лучше поставить фильтры на водопроводе и получить чистую воду, которую можно смело подавать на бытовую технику.

Однорычажный шаровый смеситель

Получил свое название из-за элемента, в котором смешивается вода — шарика с полостями. Шар обычно металлический, полый внутри. Наружная его часть отполирована до блеска. В шарике есть три отверстия — два для входа холодной и горячей воды, один — для выхода уже смешанной. К шарику прикреплен шток, который заходит в полость на рукоятке. Этим штоком с жестко прикрепленным шариком и происходит изменение температуры воды, ее напора.

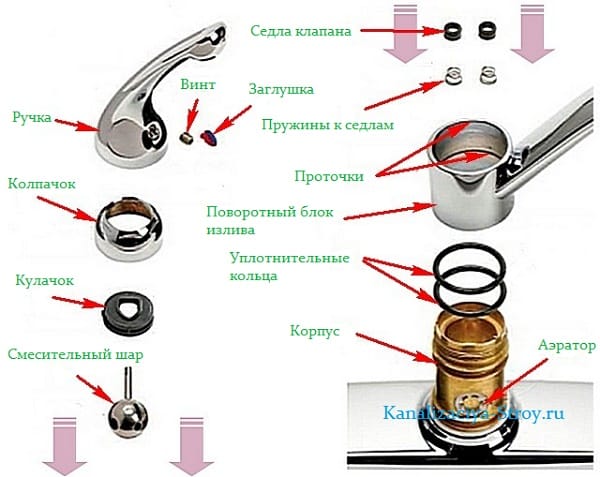

Строение однорычажного смесителя с шаровым механизмом смешения воды

Регулировать параметры таким устройством проще — детали хорошо притерты, двигается рукоятка легко. Смесители с шаровым механизмом менее критичны к наличию механических примесей, но не очень хорошо реагируют на присутствие солей жесткости и излишков железа. Так что для нормальной работы и тут требуется предварительная фильтрация.

Как разобрать и отремонтировать смеситель с картриджем

Ремонт однорычажного смесителя с картриджем часто состоит в переборке и очищении уплотнительных колец. На них откладываются соли, скапливается мусор и грязь из-за чего кран начинает подтекать. Чтобы устранить эту неприятность, смеситель разбирают, все детали протирают от загрязнений (мыльной теплой водой), ополаскивают, просушивают, ставят на место.Последовательность установки деталей в картриджном однорычажном смесителеДавайте разбираться в том, как разобрать смеситель с картриджем. Сначала перекройте воду, а далее порядок действий такой:

• Снять декоративную заглушку, которая находится на ручке. Ее просто подковырнуть отверткой.
• За ней спрятан крепежный винт. Его откручиваем шестигранным ключом и вынимаем.Сначала выкручиваем фиксирующий винт
• Теперь тянем вверх рычаг переключения.
• Далее на корпус накручена или просто установлена декоративная шайба. Ее снимаем.
• Откручиваем прижимную гайку. Она имеет большой диаметр, так что может понадобиться разводной ключ или набор рожковых.
• Вынимаем картридж. Осматриваем его.
• Ниже располагаются прокладки, крепления и шпильки. Надо точно запомнить порядок их укладки. Порой имеет значение даже какой стороной они уложены. Потому при разборке будьте внимательны.

Собственно все. Однорычажный смеситель с картриджем разобрали. Как видите, деталей не очень много. Основная рабочая часть — картридж. В нем, внутри, и происходит смешение.

Замена картриджа

Сам картридж имеет уплотнительную прокладку — резиновое седло в нижней части, которое обеспечивает плотное прилегание к корпусу. Со временем резина теряет эластичность, начинает сочиться вода. Если проблема такая, сначала можно попробовать это кольцо очистить от солей и отложений, которые на нем образовались. Очищенную деталь ставите на место, проверяете работу. Если течь не прекратилась, придется картридж менять.Картриджи для «одноруких» смесителейКартриджи для смесителей имеют разный диаметр, по-разному расположены входы и выходы в нижней его части. Потому, если вам надо его заменить, сначала разбираете смеситель, добываете заветную деталь и с ней идете в магазин или на рынок. Выбрать надо точно такую же модель без каких-либо отклонений.

 Дома устанавливаете картридж в корпус, слегка его проворачиваете, до тех пор, пока не ощутите, что он «сел» на место. Далее — сборка, идет она в обратном порядке.

Сначала устанавливаете прижимную гайку. Собственно, на этом этапе можно проверить как работает новый картридж. Включаете воду, штоком регулируете температуру и напор. Чтобы было удобнее, на шток можно надеть ручку. Если все нормально, продолжаете сборку.

Разбираем и ремонтируем однорычажный шаровый смеситель

Однорычажный шаровый смеситель придумали чуть более 40 лет назад. Конструкция его проста и надежна — ломаться собственно нечему. Если возникают проблемы, то только из-за некачественной воды — частички грязи оседают на резиновых седлах, на которые опирается шарик. Контакт ухудшается, вода просачивается и кран начинает подтекать.Как разобрать однорычажный шаровый смесительНекоторые краны с шаровым механизмом реализованы тоже с картриджем. Только внутри картриджа находятся не пластины, в шарик. Разборка этого типа ничем не отличается от описанного выше. Вся разница скрыта внутри колбы. Есть и краны другого типа. В них запорный шар установлен непосредственно в резиновое гнездо. Тут есть некоторые незначительные отличия.Рычаг крана снимается точно также — сначала снимаете заглушку, потом выкручиваете шестигранником винт. Тянете рычаг вверх, снимаете его. После действия очень простые и похожие на те, что описаны выше:

• Откручиваем колпачок, желательно руками, так как он обычно из тонкого металла, его легко погнуть.
• Откручиваем прижимную гайку, под ней находится шайба, ее снимаем тоже.
• Открылся доступ к шарику. Тянем за шток, вынимаем шар.
• Под шариком есть два седла, с пружинками чтобы резинки плотнее прижимались к шарику.

Все, разобрали. Далее уже ремонт однорычажного смесителя. По идее, проблема с том, что месте контакта шара и седла накопились отложения. Их надо удалить — аккуратно счищаете, протираете.  Могут быть проблемы с пружинками. На них тоже иногда накапливается грязь, но чаще они просто теряют свою упругость.Третий источник проблем — сам шарик. Вообще то он должен быть сделан из нержавеющей стали, соответственно, его надо только очистить от отложений. В действительности это не всегда так — появились дешевые краны даже с пластиковыми шариками или из дешевого металла. В этом случае может наблюдаться шелушение поверхности или другие подобные неприятности. Такой запорный элемент нормально работать уже не будет. Его надо заменить. С шариком тоже идете в магазин, подбираете замену подходящего размера. Сборка смесителя в обратной последовательности: пружинки с седла, седла не место, на них шарик и т.д. Собирая всю конструкцию, все тщательно центруйте — перекос приведет к быстрому износу и кран снова потечет.

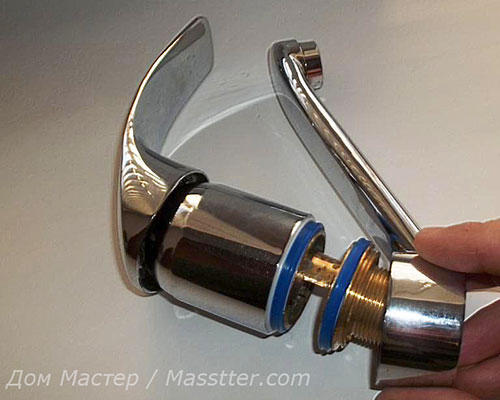

Ремонт однорычажного смесителя с поворотным изливом

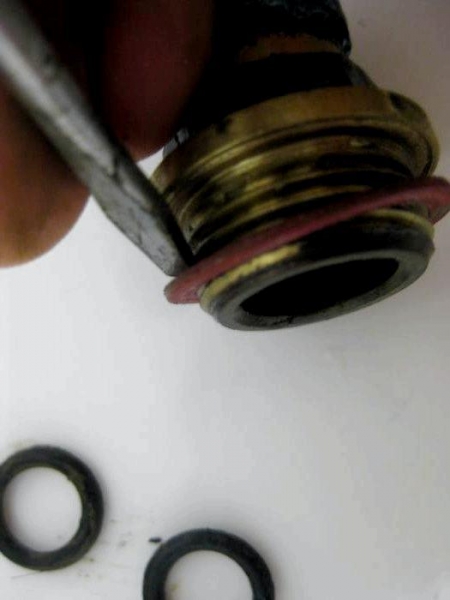

На мойки в кухне или на ванную ставят смесители с поворотным краном-изливом. Периодически течь начинает из-под него. Запорный механизм в данном случае не виноват, просто прокладки потеряли эластичность или высохла смазка.Ремонт однорычажного смесителя с подвижным изливомВ таком случае разбираете смеситель как описано выше, затем снимаете, потянув вверх излив. Убираете все старые прокладки. Если они прикипели, можно использовать плоскую отвертку или даже лезвие ножа. Вам надо их снять, но они все равно подлежат замене. По снятым прокладкам подбираете новые. Желательно чтобы они были из силикона, не из резины.

Силикон более эластичный, дольше сохраняет свои свойства, лучше переносит контакт с водой.

Новые прокладки смазываете сантехнической силиконовой смазкой, устанавливаете на место. Устанавливаете излив на место. Его надо хорошо придавить, чтобы он уперся в накидную гайку на корпусе смесителя. Далее — сборка всего остального механизма.

Ремонт однорычажного смесителя своими руками: этапы работы

Когда вдруг возникают проблемы со смесителем, то это не означает, что надо немедленно вызывать сантехника. Можно сделать ремонт однорычажного смесителя своими руками. Для этого надо только разбираться в особенностях этого устройства и иметь под рукой необходимый инструмент.

Шарнирный кран — лучший вариант для кухни и ванной

Как известно, смеситель предназначен для того, чтобы можно было смешивать холодную и горячую воду и устанавливать нужную температуру. Одной из популярных моделей сегодня является конструкция с одной поворотной ручкой. Их называют монокомандными, шарнирными и даже джойстиками.Долгий срок службы связан с отсутствием металлических трущихся деталей. Практически все изнашивающиеся элементы, которые так привычны в обычном смесителе, здесь заменены на детали из керамики, которая обработана с большой точностью. На нее только плохо воздействуют абразивные частицы. Поэтому в новых моделях часто устанавливают фильтр непосредственно в сам смеситель. Но все же лучше обеспечить хорошую очистку прямо на вводе водопровода.Устройство однорычажного смесителяОни также привлекают своим современным дизайном. Корпус отличает плавность линий и переходов. Для их отделки часто применяют хром, никель или цветные покрытия, например, «черное золото».

Одним легким поворотом можно регулировать как напор воды, так и температуру. Простоту дополняет надежность и удобство при использовании.

Поэтому, зная устройство однорычажного смесителя, можно будет быстро его починить. Главной деталью является картридж. Поэтому чаще всего приходится производить замену именно этого элемента. Но вначале надо разобраться, что непосредственно представляет из себя такой прибор:

ручка или рычаг помогают осуществлять легкое управление;

шток регулировки фиксируется при помощи гайки и шайбы;

внутри корпуса располагается шаровой клапан или керамический картридж, имеющий три отверстия. Устойчивое положение происходит за счет резиновых седел;

имеются также регулировочные и паровые манжеты и кольцо юстировки.

Причины неисправностей могут быть разные, но, если картридж не поврежден, то ремонт смесителя не займет много времени. Частично это будет зависеть от того, где он был установлен.

Однорычажные смесители — причины поломки

Несмотря на то, что такие смесители бывают двух видов, причины поломки часто схожи, хотя есть некоторое различие:Шарнирный кран для кухни

• шаровой затворный механизм считается более надежным. Правда, со временем стальной шар подвергается коррозии. Тефлоновые уплотнения и прокладки также изнашиваются, и затем начинает просачиваться вода. Их можно быстро заменить. Однако, если треснул сам шар, то потребуется покупать новый;
• дисковый керамический картридж не боится ржавчины и жесткой воды. Такой однорычажный смеситель для кухни прослужит много лет. Сама конструкция состоит из тонких пластин, которые тщательно подогнаны друг к другу. Зазор составляет сотые доли миллиметра, поэтому попавший мусор или песчинка может вызвать скол и поломку. В этом случае надо будет тоже произвести замену;
• засор иногда приводит к деформации резинового седла и самого затвора. Поэтому потребуется сделать разборку, очистку и замену резины;
• неплотно поставленный рычаг приводит к просачиванию воды. Чтобы это прекратить, достаточно просто хорошо затянуть все соединения;
• небольшую трещину на самом корпусе можно заделать с помощью герметика. Если это не удастся, то лучше подыскать другой смеситель.

Частая причина неполадок заключается в самой воде, а точнее — ее жесткости. Даже обычный фильтр для очистки позволит, чтобы однорычажный смеситель ванной прослужил гораздо дольше и без поломок.

Ремонт смесителя: порядок действий

Алгоритм действий следующий:

• с помощью отвертки можно снять декоративную заглушку и отвинтить винт, который фиксирует рычаг управления;
• рычаг необходимо снимать очень аккуратно, поскольку для некоторых моделей придется приложить небольшое усилие;
• теперь можно увидеть купол крана и пластиковый эксцентрик. Под ним и располагается картридж. Только такой декоративный колпак иногда приходится отвинчивать. Лучше это делать руками, поскольку его производят из пластика или тонкого металла;
• остается только вынуть шар и убедиться в том, что он не треснул. Чтобы добраться до керамического картриджа, придется снять фиксирующую гайку. Для этого понадобится шведский разводной ключ. В случае обнаружения поломки картриджа придется покупать новый. Здесь очень важно не ошибиться с выбором, в противном случае замена просто не удастся из-за разных форм и размеров, так как каждый производитель вносит свои небольшие изменения;Разборка смесителя с одним вентилем
• чаще всего приходится иметь дело с уплотнителями. Они продаются как поштучно, так и в наборе. Главное правило состоит в том, чтобы диаметр прокладки был немного больше диаметра гнезда. Очень важно будет аккуратно производить затяжку гаек, поскольку перекос приведет к преждевременному износу и просачиванию воды. Пружинки, которые удерживают шаровой клапан, тоже лучше заменить на новые. Старые обычно не такие упругие;
• если протечка воды происходит непосредственно под изливом, то его необходимо будет снять и заменить старые уплотнительные кольца на новые;
• резиновые седла тоже могут часто засоряться. Их необходимо тщательно протереть ветошью. Можно даже немного смыть грязь небольшим напором воды;
• после чистки и замены уплотнителей, которые будет неплохо смазать сантехнической смазкой, останется только тщательно очистить посадочное гнездо от ржавчины и мелкого мусора, так же, как и переливные отверстия. Установка нового картриджа осуществляется в обратной последовательности.

Впрочем, ремонт однорычажного смесителя своими руками на этом может быть не закончен. Необходимо убедиться в том, что причиной сбоя не послужил еще какой-нибудь фактор.

Смеситель — устранение возникших неисправностей

Если после основного ремонта обнаруживаются другие неполадки, которые так или иначе связаны со смесителем, то их необходимо сразу устранить. Признаки неполадок:Ремонт однорычажного смесителя

• засор в аэраторе легко выявить по разному напору воды в кухне или ванной. Потребуется его открутить и хорошо промыть. Если аэратор сильно заржавел, то следует произвести замену;
• сильный шум после открытия воды может появиться из-за неплотного прилегания резиновых прокладок. В случае необходимости придется вновь произвести разборку и обрезку резины. Исчезновению шума может помочь установка фильтров;
• уменьшение напора воды случается по причине засора в самой водопроводной трубе или шланге. В этом случае ее придется хорошо прочистить или заменить на новую полипропиленовую;
• частые неполадки могут возникать со смесителем в ванной. Если шланг душа тоже вдруг протекает, то это легко исправить, поменяв прокладку. Однако самопроизвольное опускание рычага управления, которое приводит к прекращению подачи воды через душ, говорит о том, что, скорее всего, дело в прокладке золотника. При замене верхней прокладки не придется даже снимать смеситель. Необходимо только открутить гайку и снять шланг. Останется только произвести замену и вновь все поставить на место;
• для замены нижней прокладки придется вновь перекрывать воду. Надо снять не только шланг, но и переходник вместе с изливом. Затем надо вытащить переключатель и эксцентрик, и лишь потом золотник. Останется только поменять прокладку и вновь собрать смеситель.

В случае необходимости запасные кольца можно сделать из твердой резины толщиной 3-4 мм.Поэтому, прежде чем самому починить однорычажный смеситель, надо перекрыть воду, разобрать это устройство и убедиться, в каком состоянии находится картридж или шаровой клапан.Эти детали ремонту не подлежат, поэтому стоит сразу приобрести новые. Главное, это не ошибиться с размерами керамического картриджа. Поэтому лучше взять с собой в магазин старый, чтобы не произошло досадной ошибки.Простота конструкции крана обеспечивает простоту ремонта. Он занимает минимум времени и не требует особых навыков и знаний. Все же торопиться во время работы не следует. Здесь важно делать все по плану и аккуратно. В результате смеситель прослужит еще долгое время без ремонта.

Меняем прокладку в кране на кухне и в ванной — подробная инструкция с фото и видео

Причины протекания крана на кухне и в ванной

Причиной протечки кранов на кухне и в ванной в большинстве случаев становится износ уплотнительной прокладкиЕсли вы заметили, что на кухне либо в ванной протекает кран, то нужно незамедлительно решать эту проблему. Прибор может выйти из строя по разным причинам. Рассмотрим наиболее распространённые из них.

Чаще всего протечка вызвана износом прокладки, запирающей впускное отверстие. Резиновое изделие очень быстро стирается, особенно в случае сильного закручивания вентиля. В итоге последний не закрывается «до конца» и кран начинает течь. Ремонт в этом случае заключается в замене резинового кольца.

Помимо прокладки, в водопроводном кране есть ещё один уплотнительный элемент, который также подвержен преждевременному износу. Это вкладыш сальника. При его износе в закрытом положении вентиля вода не течёт. Но открутив немного кран, он начинает протекать между вентильным стержнем и накладной гайкой сальника. При разгерметизации сальника нужно заменить его резиновый вкладыш.

Небрежный или неверный монтаж приспособления также может стать причиной выхода из строя. Если вы приобрели дорогой и надёжный кран от известного производителя, то нужно очень внимательно выполнять его установку. Ведь огрехи, допущенные при монтаже устройства, могут перечеркнуть все достоинства фирменного крана.

В случае неисправности абсолютно нового сантехнического устройства его не нужно разбирать, ведь, скорее всего, это просто заводской брак. В такой ситуации лучше обратиться за советом к опытному сантехнику. Если он подтвердит первоначальное предположение, то придётся возвращать изделие в магазин или просить его поменять.

Ввиду того, что причиной протекания крана в большинстве случаев становится износ прокладки, мы расскажем о том, как заменить её самостоятельно.

Инструменты и материалы

В первую очередь понадобятся уплотнительные прокладки, которые можно изготовить самостоятельно или приобрести в магазине сантехники. Кольцо для крана холодной воды можно сделать из резины либо кожи. А вот смеситель горячей воды желательно оснастить уплотнителем из паронита или силикона, то есть материала с более высокой термостойкостью.Помимо самой прокладки, для работы нужно подготовить следующие инструменты:

• разводной и гаечный ключи;
• минусовая и плюсовая отвёртки.

Также не будут лишними чистая тряпочка или губка и моющее средство для очистки внутренних частей смесителя от накопившихся грязи, песка, налёта и прочих отложений.

Подготовительный этап

Перед тем как начать разборку крана, необходимо перекрыть подачу воды. Как правило, вводные вентили находятся в санузле. Для прекращения подачи воды поверните их на 90 градусов. Если вы не использовали перекрывающие механизмы на протяжении большого промежутка времени, то их ход может быть затруднён. В таком случае не надо пытаться повернуть вентили путём приложения чрезмерных усилий. Ведь сорвав резьбу, вы только добавите себе проблем. Поэтому постепенно расшатывайте запорный клапан, понемногу добавляя жидкую смазку.

Инструкция по замене прокладки

После перекрытия воды переходим непосредственно к ремонту крана. Сначала рассмотрим процесс замены прокладки в кране с вентильным запорным механизмом.

Вентильный смеситель

Бюджетные модели вентильных кранов имеют червячный механизмТакие краны могут комплектоваться червячным механизмом или керамической кран-буксой. В первом случае напор воды изменяется в зависимости от положения штока, управляемого вентилем. Керамическая же кран-букса состоит из двух пластин с просветами. Напор воды здесь зависит от уровня совпадения этих отверстий. Поскольку керамика отличается высокой стойкостью к износу, мы расскажем о замене прокладки в вентильном кране с традиционным червячным механизмом. Порядок действий следующий:

Снимаем декоративный колпачок с вентиля. Поддеть его можно минусовой отвёрткой или ножом.

Берём крестовую отвёртку и выкручиваем фиксирующий винт. Затем снимаем регулирующую ручку.

С помощью разводного ключа выкручиваем запорный механизм.

Снимаем старую изношенную прокладку и ставим новую соответствующего размера.

Собираем устройство в обратном порядке.

Открываем вводные вентили и проверяем работу крана с новой прокладкой.

Шаровой кран

Шаровые краны широко используются в системах водоснабженияУстройство состоит из запорного элемента, выполненного в виде шарика с отверстиями для пропуска воды, и поворотного рычага. Изменением положения последнего регулируется напор воды. Разборка и замена прокладки однорычажного крана с шаровым механизмом выполняется в следующем порядке:

Демонтируем регулировочный рычаг, открутив фиксирующую гайку либо винт.

С помощью разводного ключа выкручиваем гайку и достаём запорный механизм.

Снимаем изношенное уплотнительное кольцо и устанавливаем новую прокладку.

Осматриваем все остальные элементы устройства, в частности шарик, на наличие грязи и коррозии. По необходимости очищаем рабочие механизмы и ставим новый шарик соответствующего размера.

Собираем кран в обратном порядке.

После сборки проводим испытания устройства при подключённой воде. Если протечек нет и напор воды нормальный, ремонт выполнен правильно.

Однорычажный смеситель

Собирайте смеситель строго по схемеГлавным элементом этого приспособления также является металлический шарик, который имеет три отверстия – два входных (горячая и холодная вода) и одно выходное. В таком смесителе есть два резиновых кольца, уплотняющих джойстик, и седло, герметизирующее шарик. Именно эти элементы чаще всего выходят из строя. Чтобы заменить их, нужно выполнить следующие действия:

Снимаем декоративную заглушку, которая закрывает фиксирующий джойстик винт. Выкручиваем последний и снимаем рычаг.

Далее снимаем декоративную насадку, откручивая её против часовой стрелки.

Снимаем седло с чёрным уплотнительным кольцом (резиновой шайбой) и заменяем его на новое. Но если проблема не в этой прокладке, то продолжаем разбирать устройство.

Достаём шарик и пружинки с небольшими уплотнительными насадками.

Затем снимаем корпус смесителя.

Заменяем старые уплотнительные кольца на новые. При этом нанесите на прокладки немного сантехнической смазки, чтобы предотвратить быстрый износ уплотнителей.

Собираем устройство в обратном порядке и проверяем работу смесителя.

Профилактика поломок

Для предотвращения преждевременно выхода из строя изделия придерживайтесь таких правил при работе с ним:

• Открывайте и закрывайте кран до упора, но не прикладывайте при этом больших усилий.
• Время от времени разбирайте смеситель, чистите его от загрязнений и смазывайте движущиеся элементы. Это позволит увеличить продолжительность работы изделия примерно в 3-4 раза.
• Установите фильтр. Как правило, главной причиной поломки кранов является недостаточно чистая вода, поступающая в наши дома из магистральных водопроводов. Чтобы решить эту проблему, установите водный фильтр грубой очистки.

Замена прокладки в водопроводном кране не занимает много времени, и эту работу по силам выполнить каждому человеку, умеющему мыслить технически. Вышеупомянутые инструкции и рекомендации помогут вам справиться с этой простой задачей на «отлично».

Однорычажные смесители: виды, конструкция, ремонт, профилактика поломок

Однорычажные смесители — это новое веяние в обустройстве современной ванной комнаты или кухни. Стандартный кран — «елочка» и настенные смесители теряют свою популярность на фоне такого функционального и стильного аналога. Однорычажный (или джойстиковый) смеситель представляет собой корпус с пластиной, в котором смешивается холодная и горячая вода. Пластина выполняет функцию рычага. Такая конструкция может быть изготовлена из керамики, металла или пластика.В случае выхода джойстикового смесителя из строя его необходимо разобрать и устранить появившиеся неполадки. Для их ликвидации нужно знать разновидности «одноруких» смесителей, а также принципы работы с ними.

Виды и особенности смесителей с одним рычагом

Существуют 2 типа однорыжачных кранов:

Преимущества и недостатки джойстиковых смесителей

Однорычажные краны стали популярными за счет удобства и простоты в применении. При помощи таких смесителей происходит быстрая регуляция воды нужной температуры за счет передвижения рычага вправо или влево. Для увеличения или уменьшения напора воды джойстик регулируют по направлению сверху вниз. Кроме того, однорычажные краны демонстрируют продолжительный срок эксплуатации. Это связано с тем, что в конструкции таких смесителей отсутствуют трущиеся элементы из металла, а также резиновые прокладки между подвижными частями крана.Недостатками шарового крана считается быстрый износ резиновых уплотнителей. Поэтому во избежание поломок и засора смесителя рекомендуется заменять данные детали каждые 2 года.

Выход из строя однорычажного крана может произойти в том случае, если абразивные элементы (например, песок) будут поступать в него вместе с водой.

Именно поэтому так важно устанавливать специальные фильтры, предотвращающие засорение.Некоторые дешевые модели картриджных кранов сложно настраивают комфортную температуру, находящуюся в пределах 35 — 41 градуса. Это связано с тем, что недорогие аналоги таких смесителей обладают небольшим углом настройки температуры воды. Подобная конструкция не позволяет осуществить точную регулировку, по точности не уступающие смесителям с керамической кран-буксой. Но дисковые модели известных брендовых производств обладают широким углом настройки вплоть до 15 градусов, что позволяет быстро и просто получить необходимую температуру воды. Такая функциональность осуществляется за счет особой конструкции и качественного материала деталей.

Как правильно разобрать дисковый смеситель

Если произошла поломка пластин в гильзе крана, необходимо разобрать смеситель. Для этого понадобятся следующие инструменты: отвертка и шестигранный ключ.Инструкция:

Используя отвертку, необходимо вытащить заглушки. Они окрашены в два цвета для того, чтобы обозначить направление движения рычага для регуляции температуры воды.

С помощью шестигранного ключа выкручивается винт, обеспечивающий соединение джойстика и штока регулировки.

Ручка снимается с крана. Выкручивается керамическая, а затем зажимная гайка, располагающаяся на верхней пластине. Если зажимная гайка имеет небольшие углубления, ее необходимо аккуратно выкрутить, чтобы не повредить деталь. В остальных случаях гайка выкручивается как обычно. Керамическую можно легко открутить вручную.

Вынимается диск смесителя.Заменить картридж в смесителенужно в том случае, если он начал протекать или вышел из строя по другим причинам.

Новый картридж устанавливают на прежнее место. Закручивается гайка, удерживающая диск, затем одевается рычаг, монтируется винт и в конце одевают заглушки.

Как правильно разобрать шаровой смеситель

Такой тип однорычажного крана так же легко разобрать, как и картриджный. При этом нужно иметь ввиду, что если произошла серьезная поломка, придется заменить весь смеситель. Если же неполадки в работе крана несущественные (например, при включении смесителя на полную мощность струя воды слабая), необходимо разобрать смеситель и починить его самостоятельно. Причина подобной поломки может стать засорение крана абразивными веществами.Инструкция:В том случае, если кран протекает, необходимо заменить резиновые уплотнители на новые. Для этого понадобится: отвертка и шестигранный ключ.Инструкция по замене резинового уплотнителя:

Выкручивается винт и снимается рычаг.

Вынимается соединение из резьбы, затем отверткой откручивается винт. Обычно на нем собирается налет, который нужно удалить при помощи тряпочки.

Снимаются резиновые уплотнители и заменяются на новые. Шар также извлекается.

После замены прокладок шарик устанавливается на свое место. Уплотнители фиксируются при помощи пластмассовой гайки.

Устанавливается рычаг, фиксируется винт. В конце необходимо проверить работу системы смесителя, открыв кран. Протечек воды быть не должно.

Профилактика поломок однорычажного смесителя

Для того чтобы джойстиковые краны служили долгое время, необходимо:Зная схему и принцип действия однорычажных смесителей, можно самостоятельно осуществлять ремонт вышедшего из строя джойстикового крана.

Как отремонтировать смеситель (видео)

Как поменять прокладку в кране (смесителе керамическом, латунном и др), шаровом и рычаговом, видео

Протекающий кран в смесителе, установленном в ванной комнате или кухне не такая уж и большая проблема. Никто до поры не задаётся вопросом, как поменять прокладку в смесителе. Вода каплями уходит в раковину, казалось бы, нет никаких проблем. Для нерадивого хозяина это может и не большая беда. Но что будет, к примеру, при забитом сливе, когда хозяева уехали на пару недель в отпуск? К тому же, вместе с капельками воды в канализацию уходит часть семейного бюджета, которого всегда так не хватает.

А ночью? Эта капель усиливается и звучит как иерихонская труба! Наконец, каждый здравомыслящий человек должен заботиться о сохранности природных ресурсов.

А виной всему банальная копеечная деталь – уплотнительная прокладка, заменить которую не составит труда любому человеку, способному отличить пассатижи от шариковой ручки. Как поменять в кране прокладку, и какие инструменты для этого необходимы, рассмотрим самым тщательным образом.

Типы смесителей и их конструктивные особенности

На сегодняшний день для бытовых нужд разработано несколько типов смесителей, отличающихся в зависимости от места их установки.Смесители для ванной комнаты                                Их конструкция предусматривает установку на вертикальные поверхности или бортик ванны. При этом настенные модели оснащены поворотным изливом, с помощью которого можно повернуть носик смесителя от раковины до ванны. Длина излива может достигать 40 сантиметров.Смесители для раковиныВ основном устанавливаются на горизонтальной плоскости. Выпускаются с длиной излива от 10 до 30 сантиметров. Некоторые модели оснащаются выдвижным изливом, очень удобным при уборке раковины и других поверхностей. Существуют модели с рычагом, запирающим отверстие слива, что добавляет удобства при их использовании.Смесители для душа

Характерной чертой смесителей для душа является полное отсутствие носика, вместо которого устанавливается гофрированный шланг с душевой лейкой на конце. Такие краны часто встроены в стену и весьма проблематичны в плане ремонта.

Смесители для кухниИмеют самую разнообразную конструкцию носика. Он может быть как различной длины, так и разнообразной формы и конструкции. Существуют кухонные смесители с выдвижной лейкой, с дугообразным изливом и т. д.Смесители с выдвижным изливом очень комфортны при работе на кухнеМногочисленные смесители подразделяются  как по внешнему виду и материалу изготовления, так и по внутреннему устройству, а также конструкции запорно-регулировочного механизма.Двухвентильные смесителиДлительное время были самыми распространенными. Их конструкция состоит из двух кранов, один для горячей воды, другой – для холодной. Смешивается вода непосредственно в изливе смесителя. Конструктивно выпускаются два вида таких кранов:

• с кран-буксой (поток воды перекрывается штоком, прижимающимся к седлу);
• с керамическими пластинами (работает по принципу совмещения отверстий).

При этом первый – один  из самых ремонтопригодных кранов. Достаточно замены резиновой прокладки, и кран-букса снова будет исправной. Недостатком же является недолговечность самой прокладки. Существуют краны с керамическими сёдлами, лишёнными этих недостатков, однако они очень чувствительны к усилию закручивания и требуют бережного отношения.Двухвентильный смесительОднорычажные краныБывают двух типов:

• с шаровым смесителем (основа конструкции – металлический шар с тремя отверстиями, для холодной, горячей и смешанной воды). Такой шар плотно установлен в уплотнениях-сёдлах, а регулировка воды осуществляется по принципу совмещающихся отверстий. Это одна из самых надежных конструкций на сегодняшний день.
• С картриджевым смесителем (вместо шарика применяются две керамические пластины, установленные в картридж). Эта конструкция также основана на совмещении отверстий в нижней пластине картриджа со смесительной камерой картриджа. Для увеличения срока службы необходимо наличие дополнительно установленного фильтра перед таким смесителем.

Однорычажный кран с шаровым смесителемМатериалом для изготовления смесителей выступают латунь или бронза. Чаще всего поверхность хромируют или покрывают эмалью.

Последовательность замены уплотнительных элементов

Главной причиной, по которой протекает кран, является износ резиновой прокладки. Это весьма логично, так как она сделана из самого недолговечного материала. Обычно течётвентиль, которым регулируется подача горячей воды, ведь именно горячая вода способна разрушать резину, из которого изготовлена прокладка крана. Под воздействием высокой температуры происходит растрескивание резинового уплотнения, а также потеря эластичности. При этом, чтобы перекрыть горячую воду, требуется приложить все больше усилий, сжимая и без того деформированный уплотнительный элемент. В результате со временем появляется неприятный гул при вытекании воды, происходящий из-за вибрации утончившегося края резиновой прокладки. Как и в случае с протечкой, ее необходимо заменить.

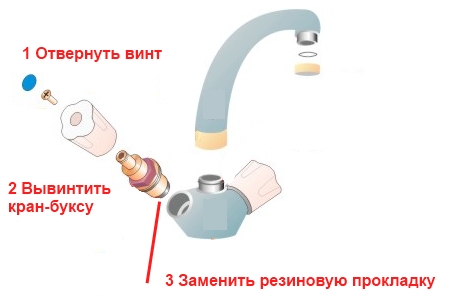

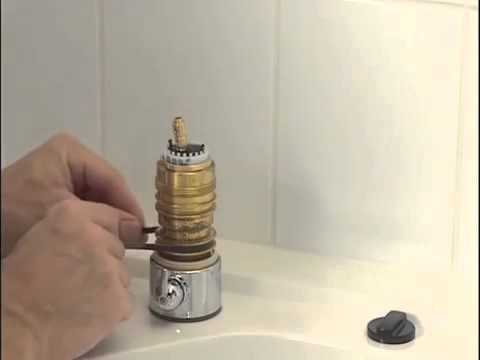

Замена резиновой прокладки в смесителе с кран-буксой

В смесителе с кран-буксой прокладка клапана установлена на шток кран-буксы, следовательно, для ее замены требуется полностью разобрать кран. Для проведения такого ремонта понадобятся следующие инструменты и материалы:

• гаечный и разводной ключ;
• газовый (трубной) ключ;
• отвёртка;
• монтажный нож;
• резиновая или кожаная прокладка для замены;
• фум-лента.

Перед проведением ремонтных работ необходимо прекратить подачу воды. Для этого перекройте вентили на трубах с холодной и горячей водой на стояке. Такой стояк, в зависимости от планировки дома, находится на кухне, в ванной или туалете. Также слейте воду, оставшуюся в квартирных трубах. Дальнейшие работы проводите в такой последовательности:

• с помощью ножа или отвертки удалите декоративную пластиковую заглушку (обычно она красного или синего цвета), которая указывает на краны с горячей и холодной водой;
• отверните винт, находящийся под заглушкой с помощью отвертки. Этим винтом крепится барашек (маховик) крана. Если винт не откручивается, его необходимо нагреть, обдав кипятком, а затем отвернуть с помощью плоскогубцев. Губки инструмента оберните защитным материалом, чтобы не поцарапать поверхность смесителя;
• снимите маховик;
• открутите гайку, крепящую кран-буксу и извлеките её из корпуса крана;
• тщательно очистите поверхность штока и уплотнительных элементов;
• осмотрите детали на предмет наличия в них скрытых дефектов;
• снимите старую прокладку и установите на её место новую;
• соберите кран в обратном порядке.

Замена прокладки в смесителе с кран-буксойЕсли новой прокладки под рукой не оказалось, её можно изготовить самостоятельно.Для крана с холодной водой лучшим материалом прокладки является резина, будучи более эластичной при низких температурах. Для замены прокладки в кране с горячей водой хорошо себя зарекомендовал такой материал, как натуральная кожа.. Если старая прокладка испорчена настолько, что использование её в качестве лекала невозможно, то новую вырезают по диаметру опорной шайбы штока кран-буксы.Обратите внимание на состояние клапана. Если на нём имеются следы накипи, то их лучше всего удалить, отмочив сам клапан в подогретом уксусе.При сборке крана необходимо уплотнить резьбу под гайкой, прижимающей кран-буксу. Делают это с помощью фум-ленты, обвернув её вокруг резьбы несколько раз.Отвернув вентили стояка, проверьте отремонтированный кран на наличие утечек.Важная информация: не допускайте чрезмерного затягивания сердечников и вентилей. Это приводит к повреждениям уплотнительной прокладки.

Замена резинового уплотнения шарового смесителя

Для проведения замены резиновых уплотнителей в шаровом кране, понадобится отвертка, пассатижи, ключ-шестигранник, разводной ключ, фум-лента, а также набор новых прокладок.Работы по устранению протечек смесителя такого типа выполняйте в следующем порядке:

• снимите декоративную пластиковую заглушку, подковырнув её отвёрткой;
• с помощью шестигранного ключа выкрутите стопорный винт, крепящий рычаг крана к штоку шарика;
• потянув рычаг крана вверх, снимите его со штока;
• выкрутите резьбовое соединение, зацепив отвёрткой за выемки в корпусе. Работу следует проводить осторожно, чтобы не повредить гофрошланги.
• с помощью пассатижей удалите хром-купол вместе с манжетой;
• осторожно вынимайте шар из механизма;
• после проведения дефектовочного осмотра, замените пришедшие в негодность уплотнители, а также, в случае необходимости, и сам шар;
• при ремонте рекомендуется также заменить все пружины внутри шара;
• установите на место детали, проследив за точностью позиционирования шара относительно выступа вверху крана;
• регулировкой кольца хром-купола отрегулируйте легкость включения крана;
• установите рычаг и закрепите его стопорным винтом.

Устройство шарового смесителяВажная информация: перед установкой шара, нанесите на уплотнения немного сантехнической смазки. Это позволит достичь плавности в его работе и продлит срок службы уплотнителей.Ремонт картриджевого смесителя не предполагает замену уплотнителей. Картриджи выпускаются в неразборном исполнении и заменяются целиком. При этом разборка однорычажного смесителя картриджевого типа полностью аналогична, как и в случае для шарового крана. При выборе картриджа обратите внимание на размеры отверстий и фиксаторы на нижней его пластине. Более долговечными считаются картриджи с силиконовой прокладкой диска.

Меняем прокладку в кране своими руками

Протекающий кран – это утекающие из труб деньги, к тому же, он изрядно действует на нервы. Чаще всего причина кроется в маленькой детали крана – резиновой прокладке, предназначенной для плотного перекрытия просвета крана при его закрытии. Причин повреждения прокладки может быть несколько: несоответствие размеров прокладки, плохое качество резины, перекос при установке. Часто причиной становится попадание под прокладку инородного тела – песчинки, продуктов коррозии. Оказывая точечное давление, они постепенно деформируют резину, и она рвется. Ремонт смесителя в этом случае довольно прост, и поменять прокладку в кране по силам любому.Как заменить прокладку в кране

Подготовительные работы

Поменять прокладку в кране – несложная задача, но она требует подготовки. Во-первых, необходимо убедиться, что воду можно надежно перекрыть вентилем. Если по какой-либо причине вентиль неисправен, необходимо вызывать сантехника. Нельзя выполнять работы на водопроводе без перекрытия воды – напор окажется неожиданно сильным, и вы рискуете серьезно затопить соседей!Прокладку для замены необходимо приобрести заранее. Если вы уже меняли ее, размеры должны быть вам известны, в противном случае можно купить набор прокладок для сантехнических работ. Подготовьте картон, чтобы уложить его на дно ванны или керамической раковины – это убережет сантехнику от повреждений в случае падения ключа или другого инструмента. Заранее наберите в ведро или другую емкость теплой воды, возможно, кран-буксу придется промывать от ржавчины, известкового налета или песка.Из инструмента вам понадобятся:

• Разводной сантехнический ключ. При его отсутствии можно обойтись набором обычных гаечных ключей;
• Отвертки, крестовая и плоская;

Тонкий нож, ножницы.

Технология замены прокладок в кране

Устройство самых распространенных разновидностей кранов и смесителей приведено на рисунке. Чтобы правильно произвести ремонт, необходимо определить, какой именно кран у вас установлен: поворотный с металлической головкой, поворотный с керамической головкой или однорычажный смеситель со сменным картриджем. Причиной протечек в первом и втором случае могут быть вышедшие из строя прокладки. Однорычажный кран подтекает при засорении или поломке картриджа, и единственным вариантом ремонта является его чистка или замена.Устройство самых распространенных разновидностей кранов и смесителейЕсли вы установили, что ваш кран относится к первому или второму типу, можно до начала ремонта определить, какая именно прокладка вышла из строя, по характерным признакам.

Если вода подтекает из самого крана – проблема в прокладке клапана. Это наиболее часто встречающаяся неисправность, и работы по замене этой прокладки предельно просты.

Если же вода течет из-под вентильной головки – придется снимать буксу и менять прокладку между вентильной головкой и корпусом крана.Схема устройства смесителяТехнология ремонта и замены прокладки:

Перекройте воду вентилем и слейте остатки воды из труб, полностью открыв все краны, запитанные от этой трубы. Если вода слегка подтекает, подставьте под смеситель любую емкость. Дно раковины или ванны закройте картоном, это убережет ее от повреждений в случае падения инструмента, а также исключит потерю мелких деталей – упавшие винтики или прокладки могут провалиться в слив.

В зависимости от конструкции крана снимите ручку крана. Конструкция ручек бывает различной, некоторые просто надеваются на вентильную головку, но чаще всего они закреплены с помощью винта, закрытого декоративным колпачком. Этот колпачок необходимо поддеть ножом или отверткой, снять, после чего выкрутить отверткой винт, удерживающий ручку крана. После этого ручка или маховик легко снимаются, открывая доступ к головке крана.

Головку крана выкручивают с помощью разводного ключа. Если головка оснащена керамическими дисками, нужно тщательно, при хорошем освещении осмотреть керамику – на ней могут быть сколы, трещины, и чаще всего именно они являются причиной протечек. В таком случае нужно поменять всю головку.Откручиваем головку крана с помощью разводного ключа

Если головка металлическая, осматривают нижнюю прокладку в виде шайбы. Разлохмаченные неровные края, разрывы, потеря эластичности – вот причины протечек воды. В этом случае прокладку необходимо заменить на подобную из заранее купленного набора. Иногда бывает достаточно промыть старую прокладку и перевернуть ее. В отдельных случаях, когда нет возможности купить прокладку, можно сделать ее самостоятельно из листовой резины, вырезав ее по форме старой прокладки, с припуском в 1 мм. Внутреннее отверстие также делают чуть меньше, а кромки по нижней части срезают маленькими ножницами под углом 45 градусов – это предохранит прокладку от вибрации при открывании крана и продлит срок ее службы.Откручиваем металлическую прокладку на кране

Для замены уплотнительного кольца на головке его подцепляют ножом или отверткой, аккуратно снимают, промывают головку крана водой и надевают новое уплотнительное кольцо.

Сборку крана производят в обратном порядке. Сначала устанавливают головку на место, закручивают ее с помощью разводного или гаечного ключа плотно, но без особого усилия. Устанавливают защитные кожухи, втулки и другие элементы, надевают ручку, закрепляют ее винтом и ставят на место декоративный колпачок-заглушку.

Открывают кран и, постепенно открывая вентиль на трубе до среднего состояния, проверяют, нет ли протечек в открытом положении крана. Если кран работает нормально, напор воды регулируется плавно, то его закрывают полностью и проверяют отсутствие протечек в закрытом состоянии. После проверки вентиль можно открыть полностью.

Чтобы уменьшить износ прокладок, можно установить в водопроводной системе фильтр грубой очистки – он предупреждает попадание песка и других мелких частиц в смеситель, чем уменьшает риск появления разрывов резины и трещин на керамике. Также, по возможности, необходимо вовремя менять старые трубы на современные.

Однорычажный смеситель – устройство и ремонт своими руками

06.05.2017Современная сантехника постоянно меняет свой внешний вид, использует более совершенные технологии и материалы, поэтому она не просто функциональная и удобная, но и долговечная. Тысячи компаний по всему миру разрабатывают долговечные приборы, которыми легко пользоваться и просто обслуживать.К примеру, на смену двухвентильных кранам, настроить комфортную температуру в которых проблематично, пришли однорычажные модели, без труда открываемые даже одной рукой. В этой статье мы расскажем, что собой представляет устройство, а также как выполнятся ремонт шарового смесителя для ванной своими руками.

Конструкция

Смеситель для ванны однорычажного типа конструктивно отличается от двухвентильного. Он имеет всего одну ручку-рычаг, с помощью которой регулируется температура и мощность напора воды в кране. Этот вид смесителей также известен как «однорукий бандит», шаровой, шарнирный, джойстиковый. Он выполняет три основные функции: смешивание воды оптимальной температуры, формирование струи и изменение ее мощности. Механизм его действия достаточно прост:

• Поворачивая ручку в горизонтальном направлении можно изменять температуру воды от холодной до горячей.
• Поднимая или опуская рычаг в вертикальном направлении можно регулировать мощность потока. Чем выше положение ручки, тем мощнее струя.

Виды

Внутри смесителя, как видно даже из названия этого сантехнического прибора, происходит смешивание холодной и горячей воды с целью получения струи оптимальной температуры. Этот процесс осуществляется с помощью керамического картриджа или шарового механизма. По устройство внутренней камеры смесителя различают 2 типа приборов:

С шаровым механизмом. Устройство шарового смесителя однорычажного типа заключается в наличии особой смесительной камеры округлой формы. В этой камере, которая напоминает металлический шар, имеется три отверстия. В одно из отверстий поступает холодная вода, во второе подается горячая вода, а из третьего выходит струя, получаемая смешивания этих двух потоков. Поворотный рычаг смещает этот шарик, регулируя температуру и мощность струи.

С керамическим картриджем. Керамический картридж состоит из трех отдельных пластин, в его нижнем отсеке есть три отверстия, которые также используются для подачи холодной и горячей воды, а также выдачи смешанной струи в излив крана. Однако, смешивание потоков происходит, в отличии от шарового механизма, в верхнем отсеке картриджа.

Достоинства и недостатки

Многие домовладельцы обращают внимание на однорычажный смеситель, ведь его устройство и ремонт, а также установка просты, но в то же время очень эффективны и функциональны. Эти более современные приборы отличаются от двухвентильных не только более эстетичным внешним видом. Ими также очень удобно пользоваться, они позволяют более точно и быстро настраивать температуру воды, сокращать ее расход. Но есть у них и недостатки:

• Требовательность к качеству воды. Однорычажные смесители из-за особенностей своего устройства очень чувствительны к примесям, содержащимся в водопроводной воде. Из-за ее низкого качества они часто засоряются, а потом перестают работать. Особенно от этой проблемы страдают модели с керамическим картриджем.
• Низкая ремонтопригодность. Ремонт однорычажного смесителя своими руками выполнить практически невозможно, можно лишь заменить некоторые его части, к примеру, уплотнители или картридж целиком.

Проблемы при эксплуатации

Даже качественные сантехнические приборы со временем выходят из строя. Срок служба смесителя зависит от материала, из которого он изготовлен, качества водопроводной воды и интенсивности использования. Наиболее распространёнными проблемами, возникающими при эксплуатации однорычажных моделей, являются:

Трещины на корпусе прибора. Они возникают из-за низкого качества материала и ошибок при монтаже.

Засорение аэратора. Причиной этой неисправности является низкое качество водопроводной воды.

Износ резиновых прокладок. Уплотнители являются расходными материалами, они со временем истираются из-за высокой интенсивности использования прибора.

Ремонт

Многие домашние мастера интересуются, как отремонтировать шаровой смеситель однорычажного типа, если он стал плохо работать. Опытные сантехники утверждают: если прибор пришел в негодность, в нем можно только целиком заменить картридж или прочистить его, а также заменить прокладки. Для этого нужно действовать следующим образом:

• Сначала необходимо ограничить подачу холодной и горячей воды к смесителю, для этого нужно перекрыть шаровые краны на подводных трубах.
• После этого с помощью отвертки следует снять декоративную накладку на поворотной ручке крана.Разбор шарового смесителя
• Затем следует отвинтить фиксирующий винт и гайку, которая представляет собой крышку корпуса прибора.
• Далее уже можно откручивать гайку, которая фиксирует внутренний механизм смесителя в нужном положении.
• В последнюю очередь нужно вынуть картридж или шаровой механизм, заменить его на новый, а затем осуществить сборку в обратном порядке.

Видео-инструкция
