Предохранители ситроен с4 с подробных описанием всех блоков. Электросхемы citroen c4 picasso

Первое поколение Citroen C4 производилось в 2004, 2005, 2006, 2007, 2008, 2009 и 2010 году в различных версия: хэтчбек, пикассо и т.д. После обновления, 2 поколение выпускалось в 2011, 2012, 2013, 2014, 2015, 2016, 2017 и по настоящее время. Мы рассмотрим предохранители ситроен с4 с подробным описанием всех блоков и их расположением.

Блоки с предохранителями под капотом

Основной блок с предохранителями

Находится рядом с аккумуляторной батарей. Для доступа к блоку предохранителей в моторном отсеке отсоедините и снимите защитную крышку.

Вариант 1

Общая схемаОписание

• F1 15A Компьютер управления двигателем — блок защиты и распределения электропитания
• F2 5A Электрический блок управления группой электровентилятора
• F3 5A Компьютер управления двигателем
• F5 15A Компьютер управления двигателем
• F6 20A Компьютер управления двигателем — топливный насос с датчиком уровня топлива
• F7 10A Компьютер управления двигателем
• F8 10A Компьютер управления двигателем
• F10 5A Защитный контактор системы круиз-контроля — компьютер автоматической коробки передач
• F11 15A Левая фара — правая фара — ионизатор
• F14 25A Компрессор кондиционера
• F15 5A Механизм электронасоса усилителя рулевого колеса
• F17 10A Внутреннее зеркало заднего вида с электрохромным покрытием — плата управления стеклоподъемником / наружным зеркалом заднего вида двери водителя
• F19 30A Малая / большая скорость работы очистителя ветрового стекла
• F20 15A Насос омывателя ветрового стекла
• F21 20A Насос омывателя фар
• F22 15A Звуковой сигнал
• F23 15A Правая фара
• F24 15A Левая фара
• F26 10A Компрессор кондиционера
• F29 30A Стартер

Отдельно (с нижней стороны блока) располагаются следующие предохранители:F10 5A Группа управления автоматической коробкой передач F11 5A Реле shift-lockF12 15A Компьютер автоматической коробки передач

Вариант 2

СхемаОписание схемы

Вариант 3

СхемаРасшифровка

Макси предохранители

Эти предохранители выполнены в виде плавких вставок, и находятся внутри блока.MF1 30 А / 50 А Электровентилятор системы охлаждения двигателя MF2 30 A Питание насоса ABS/ESP MF3 50 А Калькулятор ABS/ESP MF4 80 А Блок BSI MF5 80 А Блок BSI MF6 10 А Блок предохранителей в салоне MF7 20 А Диагностический разъем/ Насос для подачи добавки в дизтопливоMF8 Не используется

Предохранители на аккумуляторной батарее

Схема блокаОписание

• F1 Не используется
• F2 30 A Коробка передач (механическая с электронным управлением или АКП)
• F3 Не используется
• F4 Не используется
• F5 80 А Электронасос усилителя рулевого управления
• F6 70 А Блок подогрева (дизельный двигатель)
• F7 100 А Блок защиты и коммутации
• F8 Не используется
• F9 30 А Узел электронасоса механической коробки передач с электронным управлением
• F10 30 А Электродвигатель системы Valvetronic

Предохранители в салоне ситроен с4

Они размещены слева от водителя под приборной панелью. Доступ к ним закрыт декоративной крышкой.  Для того чтобы открыть эту крышку необходимо: освободить фиксаторы, для чего потянуть ее за верхнюю часть, далее снять крышку, повернув 2 болта на 1/4 оборота, откинуть блок. На обратной стороне каркаса закреплен специальный пинцет, с помощью которого легко можно демонтировать любой предохранитель. Наглядно как добраться к банному блоку можете в видео.

Вариант 1

Схема блокаНазначение предохранителейF2 7.5A F3 3A Противоугонное устройство или кнопка системы «START/STOP. F4 5A Ридер дистанционного ключа-пульта. F5 3A Дистанционный ключ-пульт. F6A-F6B 15A Автомагнитола F7 15A Электронный блок системы помощи при пуске «свободные руки» F8 3A Сирена охранной сигнализации, процессор охранной сигнализации. F9 3A Блок переключателей на рулевом колесе. F11 5A Калькулятор контроля стабильности F12 15A F13 10A Прикуриватель. F14 10A Прикуриватель задний в хэтчбеке. F16 3A Задние индивидуальные светильники, подсветка перчаточного ящика. F17 3A Подсветка противосолнечного козырька, передние индивидуальные светильники. F19 5A Панель приборов. F21 10A Управление автомагнитолой и климатической установкой. F22 5A Дисплеи, парктроник.

F23 5A Модуль предохранителей в моторном отсеке F24 3A Датчик дождя и освещенности F25 15A Блок подушек безопасности и пиротехнических натяжителей F26 15A F27 3A Двойной контактор педали тормоза F28A-F28B 15A Автомагнитола, авторадио (доп. оборудование). F29 3A F30 20A F31 30A Центральный замок.

F32 10A Питание камеры заднего вида в C4L Китай. (Выход 16V NE 13pin) F34 5A F35 3A F37 3A Управление стеклоочистителем/зеркалом заднего вида двери водителя — внутреннее зеркало заднего вида с электрохромированием F38 3AF39 30A

Вариант 2

СхемаРасшифровка

•  F1(15A) (Cтеклоочиститель).
• F2(30A) (Центральный замок-Суперблокировка).
• F3(5A) (Подушки безопасности и преднатяжители).
• F4(10A) (Диагностический рахъём – Выключатель стоп-сигнала – Зеркало заднего вида с электрохромным покрытием – Система динамической стабилизации (ESP) – Датчик уровня воды – Присадки к дизельному топливу – Контактор педали сцепления (ESP,  круиз – контроль и ограничитель скорости).
• F5(30A) (Передние стеклоподъёмники —  Обогрев и электропривод зеркал заднего вида).
• F6(30A) (Задние стеклоподъёмники).
• F7(5A) (Внутреннее освещение.
• F8(20A) (Автомагнитола – NaviDrive – Органы управления на рулевом колесе – Дисплей –Охранная сигнализация – Передняя розетка 12V – Разъём прицепа – Модуль автошкола).
• F9(30A) (Прикуриватель  — Задняя розетка 12V).
• F10(15A)(датчики давления в шинах – BVA – Контактор STOP).
• F11(15A)(Противоугонная блокировка рулевого управления – Диагностический разъём – Сажевый фильтр).
• F12(15А) Электрорегулировки сидений – Сигнал предупреждение о непреднамеренном пересечении линии разметки – Датчики парковки).
• F13(5А) Датчик дождя – Датчик освещённости – Механическая коробка передач с электронным управлением – Блок управления двигателем).
• F14(15А) (Кондиционер – Панель приборов – Тахометр – Подушки безопасности и преднатяжители –Разъём прицепа – Телефон Bluetooth).
• F15(30A)(Центральный замок – Суперблокировка).
• F16(SHUNT)( — ).
• F17(40A) Обогрев заднего стекла.
• F29(20A) Обогрев сидений.
• F33(4A) Система помощи при парковке, автоматическое включение стекло очистителя и освещения.
• F36 (20A) Усилитель hi-fi.
• F37 (10A) Кондиционер.
• F38 (30A) Электропривод сиденья водителя.
• F39 (5A) Заправочный лючок.
• F40 (30A) Электропривод сиденья пассажира, панорамная крыша.

Блок с реле и предохранителями — BFH3

Расположен немногим ниже основного.Элементы блокаF1 40A обогрев заднего стекла F2 7,5A зеркала с электроподогревом F3 10A реле F5 30A задний стеклоподъемник F6 30A стеклоподъемники передних дверей F7 30A сиденье водителя с электрическими регулировками F8 30A люк R1 — раскрытие наружных зеркал R2 — складывание зеркала заднего видаR3 — обогреваемое заднее стекло / обогреваемые зеркала

Электро схемы Citroen c4

Остались вопросы? Изучите более подробно электросхемы ситроен с4 пикассо: «скачать» . Они с архивированы в один файл.

Эбу citroen c4

ВведениеНа автомобили данного японского производителя устанавливаются электронные блоки управления фирм Bosch, Delphi, Continental, Johnson, Magneti Marelli, Sagem, Siemens, Visteon и т.д. Несмотря на многообразие неисправностей, всё же выделим наиболее встречаемые в ремонте.На заметку: по нашей статистике привозимых блоков в 80% случаев не требуется ремонт Эбу citroen c4, т.к. диагностика была произведена неправильно. Проблема изначально кроется в проводке автомобиля. ЭБУ-Сервис предоставляет полный спектр услуг под ключ: ремонт электрики и ремонт блока управления Ситроен С4 (ДВС, АКПП, полного привода, ABS/ESP, Body Control, BSI, стеклоподъемниками, фар, аудио и видео систем). Также осуществляем их перепрограммирование.Часто встречающиеся неисправности

Частой проблемой ЭБУ Пежо является выход из строя электронных компонентов, которые управляют катушками зажигания.

 В подавляющем большинстве случае это происходит вследствие выхода из строя самой катушки — при этом двигатель начинает троить, перестают работать 1 или более цилиндров. В результате по электронной диагностики в системе висят ошибки вида P030х опознаны перебои зажигания в цилиндре Х.Причиной данной поломки является неисправная катушка зажигания, соответственно после замены на исправную ничего не меняется (также не помогает замена свечей, ВВ проводов и т.д.). Проблема конкретно в самом блоке управления. ЭБУ-Сервис произведет восстановление и устранит проблему по пропускам зажигания в одном или нескольких цилиндрах.Отсутствует импульс с ECU на одну или несколько форсунок. Электронная диагностика дает ошибки в системе вида P021x (цепь управления форсункой цилиндра Х неисправна).Блок управления не выходит на связь.

Ошибки по дроссельной заслонке в системе: P1122 (низкое напряжение в цепи привода дроссельной заслонки), P1126 (обрыв цепи управления реле привода дроссельной заслонки).

Пропадают холостые обороты + плавают. Электрика в норме.и др.Мы привели лишь основные проблемы и типовые случае, в реальности их намного больше. Стоимость ремонта ЭБУ Ситроен С4 в Москве указана в таблице ниже.Что нужно делать, чтобы минимизировать вероятность выхода ЭБУ из строя?внимательно следить за исправностью электрооборудования и основных узлов и агрегатов, которые управляются электронными блоками управления. В случае их некорректной работы — съездить на диагностику и оценить масштаб проблемы.

Неисправные агрегаты со временем перенапрягают компонентную базу блоков управления, в итоге они выходят из строя (особенно часто это происходит на блоках управления АКПП и ABS/ESP)

не забивать на проблемы с электрикой (что-то коротит и т.п.)не допускать попадания влаги и масла в ЭБУпри сильных морозах (особенно на дизелях) не пытаться отчаянно заводится на посаженном аккумуляторене подключать блоки управления и электронные устройства завязанные на них при накинутых клеммах аккумуляторане давать лазить тем, кто в них не разбираетсяСоблюдая эти нехитрые меры предосторожности вы существенно сократите вероятность столкновения с проблемами по электронным блокам.

Диагностика — 1 т.р. (в случае последующего ремонта входит в стоимость) ЭБУ двигателя — от 6 т.р. ABS/ESP — от 3 т.р. Другие блоки — от 1.5 т.р.

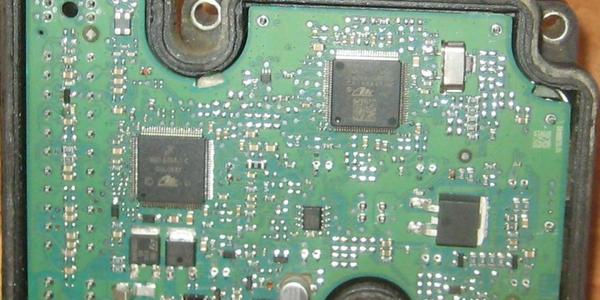

Ремонт блока управления abs Citroen

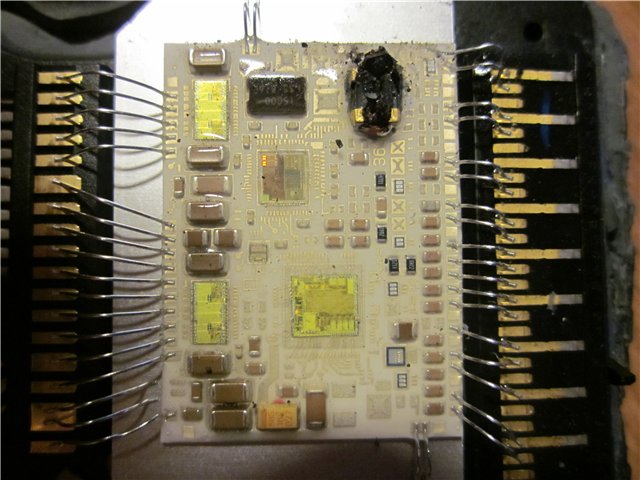

             Дефект проявляется в периодическом загорании восклицательного знака и знака ABS на приборном щитке.       При электронной диагностике выявляются следующие возможные коды ошибок:Bosch 5.301203 — Electrical Connection between ABS and Instrument Cluster (нет связи блока ABS с приборной панелью)03-10 — No Signal – Intermittent (Блок не выходит на диагностику)18259— ошибка связи моторного блока и ABS по CAN шинеBosch 5.7        Компьютерная диагностика выдает ошибки по одному или нескольким колесным датчикам скорости, замена датчиков и прозвонка проводки не выявляют неисправности.Bosch 8.0     Блок не выходит на диагностику по шине can, либо висит ошибка по подкачивающему насосу.ATE01203 — Electrical Connection between ABS and Instrument Cluster (нет связи блока ABS с приборной панелью)03-10 — No Signal – Intermittent (Блок не выходит на диагностику)18259— ошибка связи моторного блока и ABS по CAN шине

Автомобили, на которые устанавливались  указанные выше блоки управления ABS:Citroen C8 2003 — 2005 годов выпуска.Citroen Picasso 1997 — 2000 годов выпуска.Citroen Xsara 1994 — 2000 годов выпуска.       Для диагностики описанной выше неисправности автомобиля Citroen (Ситроен) Вы можете подъехать к нам в автосервис. Оборудование, используемое нами при диагностике, является дилерским и позволяет наиболее полно и точно выявить неисправность автомобиля.

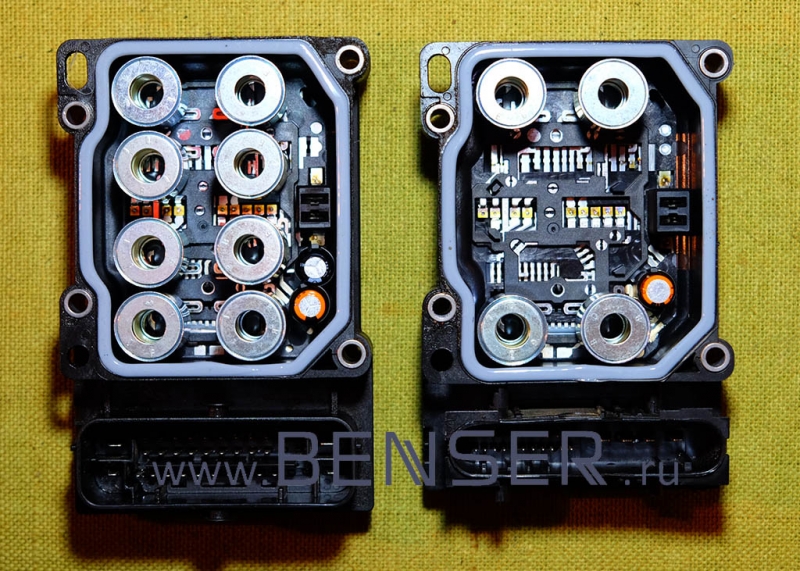

Citroen ремонт ЭБУ ABS

     На автомобилях Citroen ставились блоки управления ABS Bosch (Bosch 5.3, Bosch 5.7, Bosch 8.0) и ATE (MK20, MK60, MK70),  у которых есть некоторые общие проблемы, о которых ниже:1) Блок управления не выходит на диагностику (компьютер не видит блок). При этом на панели приборов загорается индикатор ABS, физически АБС не работает.2) Ошибка по подкачивающему насосу (насос или не работает, или включается а постоянно, даже с выключенным зажиганием).3) Компьютерная диагностика показывает следующие неисправности (коды ошибок):C1350 — Неисправность соленоидов в блоке ABS (АБС).

C1301 — Датчик давления тормозной системы — замыкание на «+» (на плюс) (при условии, что датчик исправен).

C1302 — Неисправность датчика давления тормозной системы (при условии, что сам датчик исправен).4) Возникает ошибка по обрыву цепи одного из колесных датчиков скорости (сначала обязательно проверьте сам датчик и проводку от них до блока управления)

5) При возникновении других неисправностей, звоните или пишите нам, будем рады Вам помочь. Перед звоеком обязательно сделайте компьютерную диагностику и выпишите или сфотографируйте коды неисправностей, без них помочь ничем не сможем!

Номера блоков управления, у которых возникает данная неисправность (список неполный, звоните):

• CITROEN 9635756480 Bosch 0273004439 0265216720 (0 273 004 439) (0 265 216 720)
• CITROEN 96305329 96303929 Bosch 0273004270 0265216543 (0 273 004 270) (0 265 216 543)
• CITROEN 96360844 96360845 Bosch 0273004440 0265216722 (0 273 004 440) (0 265 216 722)
• CITROEN 96437779 96420377 Bosch 0273004562 0265216757 (0 273 004 562) (0 265 216 757)
• CITROEN 1496637080 Bosch 0265950075 (0 265 950 075)
• CITROEN 9645324580 Bosch 0265950072 0265950073 (0 265 950 072) (0 265 950 073)
• CITROEN 9653409280 Bosch 0265950057 (0 265 950 057)
•  CITROEN 9665K06680 Bosch 0265950962 (0 265 950 962)
• CITROEN 96499881 Bosch 0265950370 (0 265 950 370) 0265234144 (0 265 234 144)
• CITROEN 98602 T0566 0265951253 (0 265 951 253)
• CITROEN 51736426 Bosch 0265900317 (0 265 900 317) 0265233329 (0 265 233 329)
• CITROEN 9655045780 Bosch 0265800415 (0 265 800 415) 0265231522 (0 265 231 522)
• CITROEN 9660107180 9666098780 Bosch 0265800861 (0 265 800 861) 0265232398 (0 265 232 398) 602
• CITROEN 9665196580 Bosch 0265800738 (0 265 800 738) 0265232146 (0 265 232 146)
• CITROEN 9665701080 9660107180 Bosch 0265800650 (0 265 800 650) 0265231974 602 (0 265 231 974)
• CITROEN 1400142880 6949988180 Bosch 0265950319 0265234037
• CITROEN 9649462080 9649988180 Bosch 0265950370 0265234144
• CITROEN 964998180 Bosch 0265950517 0265234395
• CITROEN 9661963680 Bosch 0265950330 0265234060
• CITROEN 962862638B 9630135080 ATE 10094811033 10020400714 TEMIC 3X5675
• CITROEN 9632539480 ATE 10094811083 10020401944 TEMIC 3X4751
• CITROEN 9639493780 ATE 10096011123 10020600564
• CITROEN 9641767380 ATE 10096011103 10020600034 2018
• CITROEN 9641847080 ATE 10096011073 10020600044 1019
• CITROEN 9641847080 ATE 10096011113 10096000044
• CITROEN 00006055D1 9641767380 ATE 10096011063 10020600034 2018
• CITROEN 9635584980 ATE 10096011133 10020600054
• CITROEN 9646019380 ATE 10096011153 10020600674 2040
• CITROEN 00008715D1 ATE 10096011133
• CITROEN 9648606980 ATE 10096011283 10020600724
• CITROEN 9649028880 ATE 10096011253 10020601014
• CITROEN 9649029080 ATE 10096011313 10020600633 10020601034
• CITROEN 9656419780 ATE 10096011463 10020601884
• CITROEN 9657061080 ATE 10096011403 10020601904
• CITROEN 9657061080 ATE 10096011473 10020601894 00007503C2
• CITROEN 9659770380 ATE 10096011683 10020602584
• CITROEN 9659770580 ATE 10096011653 10020602334
• CITROEN 9660696380 ATE 10096011673 10020602474 00402323D3
• CITROEN 00403441P0 9662150582 ATE 10096011333 10020604464 2055
• CITROEN 06210209344 4670A340 ATE 06210951003 28560010023 2153
• CITROEN 06210209364 4670A235 ATE 06210909863  2153
• CITROEN 4541GN ATE
• CITROEN 4541QP ATE
• CITROEN 4542P2 ATE
• CITROEN 4542W6 ATE
• CITROEN 9662150480 ATE 10096011733 10020602564
• CITROEN 9662150580 ATE 10096011753 10020602574
• CITROEN 9663841580 ATE 10096011813 10020603044 000405697E0
• CITROEN 9665370880 ATE 10096039033 10020603594
• CITROEN 9666999580 ATE 10096039243 10020604144 28560036033
• CITROEN 9674415980 ATE 10096039263 10020604234
• CITROEN  9662150380 ATE 10097011343 10020700744 00403770E0
• CITROEN 9665375680 ATE 10096039103
• CITROEN 9674415980 ATE 10096039263 10020604234 2055
• CITROEN 9663673780 ATE 10097011443 10020700924 00404858E0
• CITROEN 9651412080 ATE 10097011083 10020700114 Siemens 5WK84107
• CITROEN 9652182680 ATE 10097011183 10020700164 00006609E0
• CITROEN 9658260080 ATE 10097011243 10020700644 0007
• CITROEN 9661691580 ATE 10097011313 10020700764 00401632D0
• CITROEN 9662151480 9662150280 ATE 10097011343 10020700754 00403770E1
