Светодиодные противотуманные фары: выбор, инструкция по изготовлению

6 лучших противотуманных фар

Каждый водитель мотоцикла, легковушки, грузовика ощущает дискомфорт при езде в туманную погоду. Поскольку видимость небольшая, можно очутиться в кювете, столкнуться со встречным автотранспортным средством, сбить пешехода.

Выручают в таких случаях противотуманные фары, низко и широко освещающие дорогу и обочины.

Изучив рейтинг, водители могут выбрать для своей машины одни из лучших ПТФ, которые в перспективе сберегут много нервных клеток, а может и чью-то жизнь.

Противотуманные фары какой фирмы выбрать

На мировом рынке компаний, изготавливающих осветительные приборы для автомобилей, достаточно. Множество из них имеют длинную историю развития и значительные достижения.

Тем не менее, в рейтинге представлены и молодые фирмы, достигшие за короткое время признание у пользователей и авторитет среди конкурентов.

Лучшими, по мнению потребителей, считаются производители из Германии, Японии, Польши, а также Китая, реализующие свою продукцию под американским брендом.

1. Hella, Osram.

2. PIAA.

3. Wesem.

4. Morimoto.

Hella и Osram – немецкие фирмы, образованные более чем столетие назад. Первой принадлежит 100 компаний в Германии и столько же в других 35 державах мира. Вторая владеет 44 патентами на технологии производства самых разных ламп.

PIAA – один из мировых лидеров по изготовлению галогенных осветительных элементов – корпорация основана в Японии в 1963 году.

Wesem – польская компания, вышедшая на внешний рынок с 1977 года. Поставляет современные осветительные приборы практически для всех видов транспорта, включительно с комбайнами.

Morimoto – раскрученный американский бренд, клеймо которого стоит на тщательно проверенных на качество ксеноновых линзах из Китая.

Условные обозначения

ОбозначенияЕдиницы измеренияНаименования

H
–
Цоколь лампы

P
Вт
Мощность

U
В
Напряжение

Г
см|см|см
Габариты

Ц
Ц тыс. ₽
Цена на 01.2017

Лучшие галогенные противотуманные фары

Элитные

PIAA 50XT – прямоугольной формы рефлекторная модель, которая крепится к корпусу автомобиля с помощью стационарного кронштейна. Фиксация осуществляется болтом М8, причем регулирование «огня» возможно как влево-вправо, так и вверх-вниз.

Водонепроницаемость обеспечивается резиновым уплотнителем, закрывающим выход проводов, и герметиком, обеспечивающим посадку стекла в отражатель – между последним и корпусом также устанавливается прокладка. В набор входят по 2 ПТФ с лампами, реле и соединительная проводка. Световым пятном длиной примерно в 20 м охватываются встречные и попутные полосы, а также пешеходные дорожки, отбойники и кюветы.

Достоинства:

• характеристики: Н3 / 85 / 12 / 9|16|7 / 17,0…17,3;
• удобная замена лампы, после которой не требуется регулировка;
• четкие светотеневые пределы – по горизонтали создается пятно углом видимости до 95°;
• отсутствует ослепление встречных водителей;
• в зоне освещения сетка практически незаметна – при ее наличии люксы в тумане падают всего лишь на 10%.

Недостаток:

По отзывам: качество соответствует стоимости. «Свет отличный».

Престижные

Hella Comet FF 450 – рефлекторная прямоугольная модель с пластиковым корпусом и прозрачным стеклом, благодаря форме которого потери на преломлении и рассеивании – минимальные. ПТФ устанавливается в бампере в предварительно проделанном 11-миллиметровом отверстии, после чего регулируется во всех плоскостях.

Для замены лампы достаточно открутить 2 винта и вынуть стекло с рассеивателем. Если противотуманка не используется, то для продления срока службы зачехляется пластиковым колпаком. Комплект состоит из 2-х пар коробок и ламп, а также тумблеров, реле и проводки.

Достоинства:

• характеристики: Н3 / 55 / 12 / 12|16|9 / 7,6…8,0;
• равномерное распределение люксов и максимальная светоотдача;
• простая и удобная замена лампы;
• прекрасная без ослепляющего эффекта различимость другими водителями;
• хорошее световое пятно, современный дизайн.

Недостатки:

По отзывам: нарекания отсутствуют, пользователи приобретением довольны.

Лучшие газоразрядные противотуманные фары

Ксеноновые

Hella Micro DE – очень компактная модель с магниевым корпусом и ксеноновой лампой, которая в другой версии может быть галогенной. Крепится горизонтально с помощью П-образного подвесного кронштейна к самым разным авто, независимо от их размера.

Замена лампы осуществляется с тыльной стороны, для чего предварительно снимается резиновый колпак – при работе нужно учитывать длину девайса в 14 см. Комплект представляет собой 2 противотуманки с «огнями» и кронштейнами, а также задние заглушки, провода и болты крепления.

Световое пятно – однородное с необходимым захватом обочин.

Достоинства:

• характеристики: Н3 / 55 / 12 / Ø40 мм / 4,6…5,3;
• по освещенности мало чем уступает головным фарам, при этом не слепит глаза другим участникам движения;
• прочная и герметичная конструкция;
• четкая граница между светом и тенью;
• компактность и полная комплектность.

Недостаток:

• из-за большой глубины изделия иногда возникают сложности с монтажом.

По отзывам: ни копейки не жалеют о потраченных деньгах. После замены видимость значительно улучшилась. Один из пользователей «доволен на 200%».

Биксеноновые

Morimoto Mini H1 – ПТФ в виде ее основной составляющей: биксеноновой линзы для лампы Н1 с переходниками на цоколи Н4, Н7.

Благодаря небольшому размеру установка возможна на любое транспортное средство, вплоть до скутера или велосипеда. Элементы должны совмещаться только с корпусом с гладкой поверхностью стекла.

В комплект поставляется по паре: билинз с переходниками, замков для ламп Н1, масок Х1, блоков розжига, а также кольца, шайбы, уплотнители и проводка.

Достоинства:

• характеристики: Н1 (Н4, Н7) / 35 / 12 (24) / Ø63 мм / 4,0…4,2;
• световым пятном охватывается широкий наземный участок правильной геометрической формы;
• световой поток равен 3200 лм, его граница – четкая ступенчатая;
• шофера по «встречке» не подвергаются ослеплению;
• срок эксплуатации рассчитан на 6 тыс. часов;
• «хорошая» цена.

Недостатки:

• существенные не приводятся.

По отзывам: высококачественные приборы отлично справляются со своей задачей. При покупке нужно обязательно проверять подлинность товара.

Лучшие светодиодные противотуманные фары

Универсальные

Osram LEDriving FOG 101 – многофункциональная модель, выполняющая функции в качестве противотуманки, дневного ходового огня и поворотной подсветки в легковушках и грузовиках. Монтируется в посадочное место диаметром в 9 см, в том числе взамен галогенных девайсов.

Устанавливается с помощью оригинального крепления, легко настраивается под нужным углом, управляется с салона «родной» клавишей. В конструкции используются диоды собственной разработки, полимерная линза, алюминиевый корпус.

Достоинства:

• характеристики: Н11 / 14 (20) / 12 (24) / Ø90 мм / 15,0…15,2;
• линза устойчива к воздействию мороза, воды и камней;
• широкое пятно видимости с оптимальными светотеневыми пределами;
• полная автономность системы, высокая экономичность;
• эффективность отражателя составляет более 95%;
• стильный дизайн, долгий срок эксплуатации – примерно 10 тыс. часов.

Недостаток:

• слишком мягкое освещение.

По отзывам: пользователи довольны – рекомендуют.

Эффективные

Wesem CDC2 – недорогая практичная модель, состоящая из 3 светодиодов Orsan, черного ударопрочного корпуса, пластиковой линзы, стеклянного рассеивателя, алюминиевого радиатора, проводов и разъемов.

Крепится в штатное место или над (под) бампером кронштейном вверх (вниз) на разные виды транспорта, а также с/х и строительную технику. Пара ПТФ создает световое пятно правильной геометрии на оптимальную дистанцию.

Достоинства:

• характеристики: Н11 / 9 / 12 (24) / Ø84 мм / 2,8…3,0;
• хорошее светотеневое разделение;
• отсутствует ослепление водителей на встречных полосах;
• оптимальные мощность и экономичность;
• герметичность, симпатичный дизайн, бюджетная цена.

Недостаток:

• ограничивает движение по сугробам.

По отзывам: красивый внешний вид, серьезная оптика.

Какие противотуманные фары купить

Противотуманки, в первую очередь, должны выполнять свою основную функцию: хорошо освещать дорогу и пешеходные дорожки на расстояние до 20 м, кроме того, созданное ПТФ пятно обязано иметь четкое светотеневое разграничение.

Выбираются приборы с герметичным корпусом во избежание попадания внутрь воды, и желательно стеклянным экраном, хорошо выдерживающим воздействие дорожных камушков.

1. По многим характеристикам отлично себя проявляют галогенные PIAA 50XT.

2. Особой популярностью пользуются компактные ксеноновые Hella Micro DE.

3. Отдельного внимание заслуживают универсальные светодиодные Osram LEDriving FOG 101.

После приобретения, фары нужно правильно закрепить – согласно инструкции. Фиксируются они на штатное место или на бампер, при этом выдерживается монтажный диапазон – не ниже 0,25 м от дорожного полотна и не дальше 0,40 м от плоскости бокового габарита.

В чем особенность светодиодных противотуманных фар, и можно ли их сделать в домашних условиях?

Главная » Свет » В чем особенность светодиодных противотуманных фар, и можно ли их сделать в домашних условиях?

Почему линзованные противотуманки с ангельскими глазками либо без них хорошо освещают дорогу:

Световой поток, формирующийся оптикой, направляется на вверх, а вперед, а также по сторонам. Если посмотреть со стороны на осветительный поток, то он немного похож на веник — вверху более узкий, а к низу расширяется. Благодаря этому противотуманные огни позволяют осветить необходимое пространство непосредственно над дорогой, то есть то место, где тумана практически нет.

Эффективная работа противотуманных фар для автомобиля также зависит от правильной установки оптики. В соответствии с действующими ПДД, монтировать туманки необходимо не выше и не ниже, чем в 25 см от дороги. В любом случае, противотуманки не должны быть установлены выше головной оптики.

Сам свет, издаваемые противотуманной оптикой, обладает большей длиной волны, в частности, если сравнивать желтый осветительный поток с бело-голубым, который в последнее время так моден.

Функциональность противотуманной оптики со светодиодами

Поскольку противотуманная оптика имеет неоспоримые достоинства и дает возможность автолюбителям видеть дорогу в сложных погодных условиях, она должна быть установлена на каждую машину.

Но фактически большинство наших соотечественников ставят туманки с ДХО только при проведении тюнинга авто.

При установке диодных ламп в ПТФ следует учитывать, что белый осветительный поток фактически не такой эффективный и действенный.

Параметры выбора

На что обратить внимание при покупке противотуманных фар:

Обратите внимание на размеры и корпус фонарей, их установка не должна испортить внешний вид транспортного средства. Если вы хотите установить туманки с ангельскими глазками, то убедитесь в том, что они будут хорошо смотреться после установки. Как показывает практика, большие линзованные туманки отлично смотрятся на внедорожниках зарубежного производства, а для Нивы они подходят не всегда.

Также учтите тот факт, что навесной или вертикальный способ крепления будет зависеть от места установки фонарей, а также удобства подключения.

Следует обратить внимание и на параметры питания — оптика может быть предназначена для бортовой сети на 12 или 24 вольта. На первый взгляд может показаться, что разница незначительная, но если вы не учтете данный момент, это может привести к быстрому разряду аккумулятора.

Корпус туманок должен быть максимально герметичным, зазоры между ним и стеклом не допускаются. Также убедитесь в том, что туманки оснащаются именно стеклом, а не пластиком — пластмасса более подвержена разрушениям.

Светодиодные лампы для ПТФ

При необходимости поставить диоды в ПТФ нужно определиться с количеством диодных элементов, которые будут использоваться в фарах. Их число может быть разным, в зависимости от модели — от 5 до 30 штук.

В последнее время среди наших соотечественников популярны SMD-светодиоды, но такое устройства могут иметь разные размеры. Недостатком такой оптики является то, что при покупке сложно оценить ее реальную мощность.

В среднем размеры диодных элементов составляют 19-50 мм, большая часть продающихся на отечественном рынке устройств производится китайскими компаниями. Соответственно, многие лампочки обладают похожей конструкцией и размерами. Также учтите, что большинство китайских изготовителей указывают заведомо завышенные характеристики.

На сегодняшний день одним из самых популярных вариантов являются светодиодные лампочки, мощность которых составляет 7 ватт, это около 700 люмен яркости. В соответствии с отзывами потребителей, такие источники освещения хоть и светят ярко, но не позволяют должным образом осветить дорогу.

Все потому, что для качественного освещения значение яркости должно варьироваться в районе 1000 люмен, именно этот параметр следует учитывать при покупке. Но сильно мощные лампы покупать также не нужно, поскольку, как правило, они сильно греются, что способствует их ускоренному износу.

Лампы для ДХО

Применение дневных ходовых огней вместо туманок не актуально, так как для качественного освещения мощность диодов должна быть около 1000 люмен.

Кроме того, угол освещения в дневных ходовых огнях будет около 30 градусов, в то время как в туманках этот показатель составляет 45 градусов.

Мощность источников света для дневных ходовых огней должна соответствовать номинальному значению, указанному на фарах или в инструкции по эксплуатации к авто.

Правильные светодиодки

Если вы хотите установить качественные светодиодные фары и не сталкиваться с проблемами в их работе, то нужно учитывать определенные параметры.

Любая диодная лампа должны быть оснащена радиатором охлаждения, это позволит предотвратить ее возможный перегрев.

Помните о том, что обычно штатные места для установки лампочек не рассчитаны на установку диодных компонентов с охлаждением, соответственно, при установке придется «поломать» голову.

Если вы хотите сэкономить на установке, то можете купить устройства китайского производства, однако качество в данном случае будет под большим вопросом. На практике в работе китайских светодиодов часто возникает проблема перегорания драйверов, появления дефектов на корпусе при длительной эксплуатации. Кроме того, качество сборки в таких лампах обычно невысокое.

В таких конструкциях может использоваться как встроенный драйвер, так и дополнительный, но если он выйдет из строя, то заменить его не выйдет, поскольку такие драйверы отсутствуют в продаже.

Поэтому мы рекомендуем отдать предпочтение более известным производителям, выпускающим качественную продукцию, чтобы в ближайшем будущем не столкнуться с проблемами (автор видео — Alex Kenn).

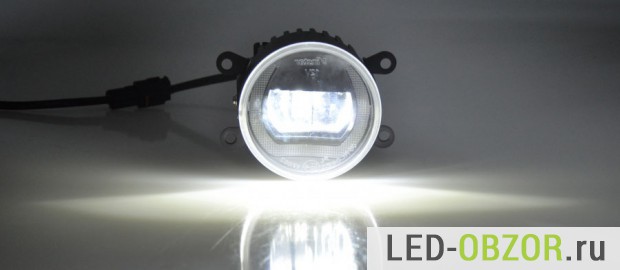

Правильные светодиодные туманки

Более простой вариант — купить уже готовые противотуманные фары и установить их в имеющиеся штатные места. Тогда вам не придется снимать уже имеющиеся фары и ломать голову над тем, чтобы установить в них диодные лампочки.

Лучше всего, чтобы такие фары были выполнены в монолитном корпусе, а внутри корпуса имелась система охлаждения диодов.

Для большей надежности устройства могут быть дополнены управляющим модулем, что позволит обеспечить правильное подключение и дальнейшую работу ПТФ.

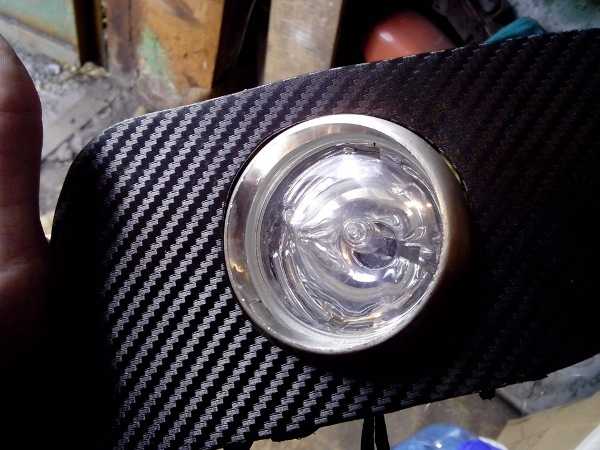

Как изготовить своими руками?

Чтобы не тратиться на покупку готовых диодных противотуманок, установить диоды в имеющиеся ПТФ можно и своими руками. Ниже представлена подробная инструкция по изготовлению светодиодных противотуманных фар, ознакомьтесь с ней перед тем, как приступить к выполнению задачи.

Инструменты и материалы

Чтобы не допустить ошибок и все сделать правильно, в первую очередь необходимо подготовить весь инструментарий и материалы.

Вам потребуется следующее:

• противотуманные фонари, понадобятся новые туманки или уже установленные;
• паяльник с канифолью и оловом;
• небольшие саморезы для фиксации оптики;
• светодиодные лампочки или лента с проводами (автор видео — Александр Плетнев).

Этапы

Ознакомьтесь с пошаговой инструкцией по изготовлению светодиодных ПТФ:

Сначала отключите зажигание, а затем откройте капот и отсоедините питание аккумулятора, это позволит обесточить бортовую сеть.

Далее, необходимо снять противотуманные фары с бампера, для этого от них нужно отключить питание и демонтировать корпус. Разберите корпус фонаря, после чего удалите весь мусор, который скопился внутри фары. В том случае, если вы заметили, что внутри корпуса появились следы ржавчины, вам необходимо будет обработать поверхность мелкозернистой наждачкой. Если же вы купили новые ПТФ, то ничего снимать не нужно. При необходимости габариты фонарей следует подобрать под приобретенные диодные источники освещения.

После этого вам потребуется самостоятельно собрать систему охлаждения для оптики, а при необходимости дополнительно надо будет установить и драйвер. Отдельно нужно сказать о радиаторах охлаждения — их можно сделать самостоятельно, для выполнения этой задачи вам потребуются куски из стали толщиной 2-5 мм. Как вариант, можно использовать старый радиатор процессора от персонального компьютера.

Когда устройство охлаждения будет готово, к фонарям следует подключить сами диодные источники освещения, который будут подсоединяться к бортовой сети автомобиля. Установите диоды так, чтобы их свечение было максимально эффективным. Отдельно нужно сказать о подключении — наиболее оптимальным вариантом будет подключение фонарей к аккумуляторной батарее и выведение выключателя для активации оптики в салон авто. Сам переключатель следует установить на центральной консоли.
Как вариант, можно подсоединить ПТФ к фарам ближнего света, габаритной оптике или дневным ходовым огням, но учтите, что в таком случае туманки будут часто работать без надобности. Соответственно, это может снизить и ресурс эксплуатации данных фар в целом. При прямом подключении к аккумуляторной батарее электроцепь необходимо дополнить предохранительным устройством, причем его желательно установить как можно ближе к АКБ.

Фотогалерея «Самостоятельное изготовление диодных ПТФ»

Цена вопроса

Стоимость самого дешевого комплекта ПТФ китайского производства на сегодняшний день составляет около 2500 рублей. Средняя цена более-менее качественных комплектов светодиодных противотуманок составляет около 7-10 тысяч рублей. Более дорогие варианты обойдутся покупателю в 15 тысяч рублей и дороже.

 Загрузка …

Видео «Как соорудить мощные диодные туманки?»

Наглядная инструкция по изготовлению светодиодных противотуманных фар приведена в ролике ниже (автор видео — канал Techno Nexus).

У Вас остались вопросы? Специалисты и читатели сайта AVTOKLEMA помогут вам, задать вопрос

Светодиодные противотуманные фары

Сейчас многие задумываются об установке светодиодных противотуманных фар ( ПТФ), к тому же их можно будет использовать в качестве ДХО, так как противотуманки вверх не светят, световой поток идет практически параллельно поверхности земли, а у хороших есть регулятор наклона. Если у вас не спортивный болид, то высота расположения на автомобиле тоже должна позволять.

Светодиодные лампы для противотуманных фар

Сперва все начинают искать светодиодные лампы для противотуманок, выбор достаточно велик и основан на разном количестве установленных светодиодов, начиная от 5 штук и до 30 штук антиквариатных моделей диодов. Ставятся SMD диоды и светодиоды сделанные по технологии COB, которые еще сильнее могут запутать покупателя по предполагаемой мощности ПТФ. По размерам  COB диода очень сложно оценить примерную мощность.

Обычные размеры для противотуманных фар

Обычно средние размеры наиболее популярных составляют 19 мм на 50 мм по металлической части, которая способна отводить тепло.

Купить их можно в российских магазинах и китайских, все равно это сделано в Китае, по характеристикам и конструкции большинство одинаковые.

Печалит тот факт, что многие русские магазины завышают характеристики, как наши китайские братья по разуму, ведь обычный покупатель очень плохо разбирается в светодиодных технологиях.

Популярная модель на 6-7 Ватт

Для таких маленьких габаритов, максимальная мощность, которую я встречал, составляет 7 Ватт, что соответствует яркости в 700 Лм. Ситуацию не спасает и линза, установленная на торце. Большинство владельцев, кто  их покупал за 1500 р.

, говорят «Светит, но не освещает» и практически никто ими не пользуется. стоят они не очень дорого, денежек все-таки жалко, можно было что-то полезное купить или полбака бензина заправить.

Но такие долго не проработают, потому что они будут прилично греться, выше положенных 85 градусов, так же снизится и надежность.

К тому же, яркость в 700 Люмен не дотягивает до минимально необходимых 1000 Люмен на одну штуку. Нет смысла ставить их, если ПТФ не будут полноценно выполнять свои функции, тем более связанные с безопасностью движения в плохих погодных условиях.

Лампы для дневных ходовых огней

Допустимые места размещения ДХО по правилам

Еще такая лампа не позволит использовать ваши противотуманки в качестве дневных ходовых огней, потому что при таком угле свечения, потребуются те же минимальные 1000 Люмен.

По регламенту, угол свечения  составляет 30 градусов и сила света должна быть 400-800 Канделов, а угол свечения противотуманок примерно 45 градусов. Канделы можно перевести в Люмены только, если известен угол свечения.

Чтобы более-менее соответствовать требованиям регламента ходовых огней, ставьте не менее 1000 Люмен.

Не стоит забывать о деградации светодиодов. Этот чудесный график наглядно покажет вам, как зависит световой поток от рабочей температуры ЛЕД диода.

При перегреве деградация сильно увеличивается, представьте этот график с температурй нагрева в 120 градусов.

Через некоторое время она потеряет часть светового потока, и все еще будет работать, но её яркости уже не будет хватать для качественного освещения и она потребует замены.

График потери яркости светодиодом в зависимости от температуры нагрева

Выбираем правильные светодиодки

Как я писал выше, правильная должна иметь радиатор для охлаждения светодиодов.

Но основная проблема в том, что штатные места  не рассчитаны на установку лампочки с массивной системой охлаждения, и тут придется импровизировать.

Считаю, что активная система охлаждения с вентилятором будет неуместна, маловато пространства, по сравнению с фарой ближнего и дальнего света, в которой находится немалый объем воздуха, который можно погонять вентилятором.

Конструкция и её отличие по габаритам от галогенки

Среди новинок 2015 года, хотел бы выделить с гибкой системой охлаждения, ценой в 4-5 т. руб. Конструкция конечно хорошая, но только неизвестно, насколько она эффективна. Радиатор растягивается и заполняет свободное место, лишь бы ничего не коротнул.

Гибкая система охлаждения

Приличные будут стоить от 2.500 р. на Aliexpress, но теоретически они должны проработать раз в 10 дольше, чем без радиатора. Многие забывают, чтобы они служили вечно, или почти 20.000 часов, ЛЕД диоды должны работать в определенных условиях, иначе длительность работы будет равна галогенке.

У китайских  сложно определить качество, даже если они выглядят неплохо. В основном у них горят драйвера, проявляются конструктивные дефекты и невысокое качество сборки.

Драйвер может быть отдельным или встроенным, но он не подлежит ремонту, потому что залит компаундом. Новый такой драйвер купить не получится, они отдельно не продаются.

Не получится купить только одну, они продаются только комплектами.

Модельный ряд  компании Хуйпенг

У хороших должна быть указана фирма производитель, пусть она и известна только на внутреннем рынке Китая, например, на фото модельный ряд компании Хуйпенг.

В отличие от продукции неизвестного производства, наличие названия фирмы повышает качество, потому то ей приходится хоть немного дорожить своей репутацией.

Так же по названию фирмы можно посмотреть остальной модельный ряд и отзывы про лампы.

Правильные светодиодные ПТФ

Если вам очень хочется светодиодные противотуманные фары на штатные места, то я вижу только единственное правильное решение проблемы, которое подойдет для классических круглых ПТФ. Для нестандартных фигурных форм вам придется искать именно под вашу модель автомобиля.

Я считаю, что правильные фары против тумана должны состоять из монолитного блока, в который интегрированы светодиоды и радиатор охлаждения. В идеале они должны иметь блок управления, который позволит их правильно подключить для использования в режиме дневных огней.

Пример отличных ПТФ с ДХО

В качестве примера приведу отличные универсальные противотуманки с ходовыми огнями по доступной цене, считайте их эталоном. Рассмотренные модели продаются в Российских интернет магазинах. На сегодняшний день за 5.000 р.

в интернет магазине Алиэкспресс можно купить слабенькие LED противотуманки очень сомнительного качества. А Осрам за эту сумму предлагает купить отличные фары, от именитого производителя, с гарантией срока служб, высоким качеством сборки и различными сертификатами.

А гарантия на 3 года избавит нас от маловероятных проблем. А вот китайскому продавцу в случае проблем  во время эксплуатации ничего не предъявишь.

Osram LEDriving F1, цена 5.000 руб

ПТФ Osram F1

• Мощность 8 Ватт.
• Яркость 1000 люмен.
• Крепление универсальное, подходит для замены практически любых ПТФ.

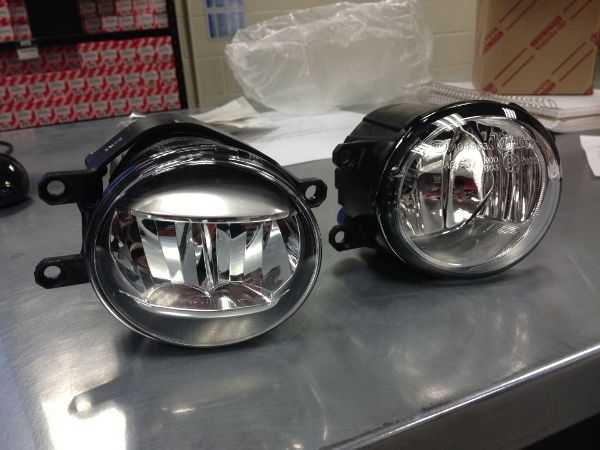

Светодиодные противотуманные фары для автомобиля: универсальные, с ангельскими глазками, линзованные

Большинство собственников транспортных средств задумываются над тем, чтобы использовать светодиодные противотуманные фары для автомобиля (ПТФ). Автолюбители, установившие продукт в противотуманные осветительные приборы транспортного средства, отмечают повышение видимости во время езды в неблагоприятных погодных условиях.

Эффективность использования светодиодных или LED ламп для автомобиля объясняется их работой в спектре, отличающимся от штатных автоламп, а их световой поток направлен вниз, в сторону дорожного полотна.

Вопрос можно ли ставить светодиоды в противотуманки, важно рассматривать не только в плане технической возможности осуществления операции, но и с точки зрения действующего законодательства по эксплуатации транспортных средств. Нельзя оснащать лампами светодиодного типа фары, конструкция которых не приспособлена для использования подобных источников света.

Собираясь оснастить транспортное средство противотуманками со светодиодными источниками света, заметим: осветительные приборы должны соответствовать ряду требований:

• яркость свечения – не менее 1000 Лм для каждой лампы;
• угол свечения – в пределах 300.

Требованиями действующего законодательства предусмотрено три варианта установки светодиодных элементов в фарах:

• Установка светодиода в штатное место, предназначенную для источника света.
• Замена галогеновой противотуманки на светодиодную на автомобиле, при том, что другие машины этой модели оснащаются в штатном порядке фарами подобного типа.
• Установка светодиодных ПТФ на автомобиле с предусмотренным использованием противотуманок с элементами галогенного типа. В подобных ситуациях владельцу автомобиля стоит получить разрешение на переоборудование транспортного средства в соответствующей инстанции, полностью заменить галогенные фары на светодиодные с подходящими характеристиками и документально оформить все произведенные изменения в ГИБДД.

Из всего вышесказанного следует, что устанавливают светодиодные фары на любые автомобили, главное соблюдать требования действующего законодательства и правильно подбирать осветительные устройства.

Достоинства и недостатки

Специалисты и пользователи отмечают достоинства и минусы фар в сравнении с источниками света светодиодного типа:

Основная классификация: таблица

Лампы, устанавливаемые в светодиодные противотуманные фары для автомобиля, делятся в зависимости от параметров:

• Тип источника света по конструкции ее цоколя: H1, H3, H7, H8, H10, H11;
• Напряжение питания: 12 или 24 В. Что важно, модели, работающие от 12-ти Вольт, светят ничуть не хуже тех, на которые подается напряжение величиной 24 Вольта;яркость свечения;
• Оттенок создаваемого лампой светового потока, обозначаемый цветовой температурой, измеряемой в градусах по Кельвину: 6-6,5 тыс. К – холодный белый; 4,2-5 тыс. К – нейтральный белый; 3-3,5 тыс. К – теплый белый. Яркость и температура светового потока, создаваемого LED лампой, – совершенно разные параметры, не связанные между собой. Светодиодные устройства, вырабатывающие световой поток одинаковой яркости, отличаются разной цветовой температурой.

Представленная ниже таблица содержит информацию об основных характеристиках наиболее популярных типов светодиодных ламп, устанавливаемых в фары:

Тип лампы/Характеристика
H1
H3
H7
H8
H10
H11

Световой поток (Люмен)
800, 3200
960
2000
960, 2500
1600
960, 1600, 3200

Температура (Кельвин)
6300
5500
5500
6000
6000
6000

Напряжение питания (Вольт)
12
12
12
12
12
12

Как выбрать противотуманки?

Выбирая светодиодные противотуманки, рекомендуем учитывать технические параметры как самого устройства, так и ламп, использованных для его оснащения. При покупке обращайте внимание на параметры:

• типы установленных в ПТФ светодиодов;
• яркость потока света и его температура цвета;
• производитель ПТФ и цена изделия.

Типы светодиодов

Характеристики световой мощности, излучаемой светодиодной лампой, зависят от вида источника искусственного света.

Популярными на сегодняшний день типами светодиодов, использующихся для оснащения ПТФ, являются:

• High power – самые дорогие светодиоды, характеризующиеся повышенной мощностью и, соответственно, высокой светоотдачей. Количество кристаллов, в светодиодах данного типа, может составлять от 1 до 6.
• Super bright SMD – популярные светодиоды, что объясняется оптимальным соотношением цена/качество, которому они соответствуют. Собираться такие светодиоды могут на чипе 5050 или на более дешевых чипах 1210 и 3528, характеризующихся невысокими показателями светоизлучения.
• Super flux, High flux – недорогие светодиоды, создающие малый по мощности поток. При использовании светодиодов данного типа для изготовления автомобильных ламп, их в большом количестве помещают в прозрачный корпус, выполняющий роль линзы.

Яркость и цветовая температура

Выбирая светодиодные противотуманные фары по степени яркости создаваемого ими излучаемого потока, ориентируйтесь на сравнительные характеристики:

• LED лампа типа High Power мощностью 5 Ватт создает такой же по яркости мощность света, как обычное 20-ти ваттное устройство;светодиоды подобного типа мощностью 10 Ватт светят так же ярко, как 50-ти ваттные лампы накаливания;
• 18-ти ваттные High Power LED устройства сопоставимы по яркости с лампами накаливания мощностью 100 Ватт.

В плане цветовой температуры востребованы LED устройства, формирующие световой поток холодного белого (cool white) цвета. Они работают в диапазоне цветовой температуры 6000-6500 К, способны обеспечить хорошую видимость асфальта даже в сложных метеорологических условиях.

Менее популярными и редко встречающимися в продаже являются LED лампы, формирующие световые потоки теплого белого и нейтрального цветов.

Производитель и цена

В ассортименте автомобильных магазинов представлено большое разнообразие светодиодных ламп от разных производителей, цены на которые серьезно разнятся.

При выборе подобных изделий, от качества и эффективности работы которых часто зависит безопасность водителя транспортного средства, специалисты советуют отдавать предпочтение продукции известных и хорошо зарекомендовавших себя торговых марок.

Стоят такие светодиодные устройства стоят дороже своих аналогов от неизвестных производителей, но высокая стоимость данных изделий вполне оправдана их высоким качеством, надежностью и долговечностью.

Ведущими производителями LED ламп, продукцию которых можно с уверенностью советовать приобретать каждому автолюбителю, выступают:

• Philips (бренд Narva);
• Osram;
• GE;
• SIRIUS.

Предлагаем вам ознакомиться и приобрести подходящий вариант:

[affegg id=30]

Видео: почему стоит отдать предпочтение светодиодным противотуманкам

Сравнить характеристики фар с лампами других типов и сделать правильный выбор, поможет видео:

Светодиодные или галогеновые противотуманки: сравнительная таблица

Рекомендуем вам ознакомиться с таблицей ниже для окончательного решения вопроса какие лучше выбрать противотуманки: галогеновые или светодиодные.

Сравниваемый параметр
Светодиодные лампы
Галогеновые лампы

Потребление энергии
15-30 Вт (наиболее мощные LED лампы)
35-65 Вт

Поддержка габаритных огней в условиях ограниченной видимости
Формируется четкое световое пятно
Менее четкое светлое пятно с размытыми границами

Эксплуатационный срок
До 50 000 часов
2 000-4 000 часов

Цвета создаваемого светового потока
Можно подобрать практически любые, включая комбинированные
Очень ограниченный диапазон цветовых температур

Перегрев ПТФ
Отсутствует
Интенсивный

Линзованные светодиодные ПТФ

В последнее время большую популярность завоевывают линзованные светодиодные фары, дополненные специальной оптикой.

Использование в конструкции ПТФ специальных линз позволяет решить сразу несколько важных задач:

• эффективное освещение дорожного полотна, что обеспечивается корректной фокусировкой формируемого лампой пучка света;
• снижение потребления электроэнергии и степени нагрева источника света за счет возможности
• использования в ПТФ ламп меньшей мощности;
• придание автомобилю презентабельного внешнего вида.

С ангельскими глазками

Так называемые ПТФ с ангельскими глазами популярны у современных автолюбителей, – это линзованные фары, способные работать в одном из трех режимов:

• светодиодное кольцо по круглому периметру фары;
• центральная часть фары, оснащенная линзой;
• и кольцо-ободок фары, и светодиоды в ее центральной части.

Кроме исключительной эстетической привлекательности, светодиодные фары подобного типа обеспечивают хорошее освещение за счет используемой в их конструкции линзы.

Универсальные

Многие производители светодиодных фар предлагают универсальные модели изделий для установки в автомобили многих марок без существенной доработки их конструкции.

В базовый комплект подобных изделий, наряду с универсальными крепежными элементами, входит специальный механизм, позволяющий выполнять регулировку угла наклона установленного осветительного устройства. Она позволяет установить универсальные ПТФ с углом наклона, как и штатные фары автомобиля.

Таблица совместимости противотуманок и марок авто

Марка автомобиля
Совместимые модели ПТФ

Chevrolet Lanos
DW037 DLAA, GM 96303261, DEPO 222-1104L-LD-EN

ВАЗ 2110
AVSPF-175L, ZFT-164, BOLK BK61129, LUCH 676512009

Лада Приора
AVS PF-315L, Bosch 0986310539, CARGEN AX-604

ВАЗ 2114
Автосвет 202.3743010, BOLK BK61129, ФС 0151.3711

ВАЗ 2115
Автосвет 202.3743010, LUCH 676 512 009, BOLK BK61129

Hyundai Solaris
SAT ST22120S1R, BODY PARTS HN11075N, TYC 19C070001A

Skoda
Hella 1NE 271 615-141, DEPO SDFAB00-070, VAG 7H0941700C

BMW
Valeo 088 356, Hella 1N0354686011, TYC 195715059

УАЗ
Valeo 88358, Освар 112032603, Авар 383237100204М, Евросвет 241374301001

Audi
VAG 8T0941700B, DEPO 446-2003R-AQ, TYC 19-a001-05-2b, Hella 1N0247003021

Renault Duster
Omsa Line 2020103, SAT 620220025R, DEPO 088 358

Ford Focus
DEPO 4312501LUD, TYC 1234874, SAT 1874688

Лада Гранта
AVS 43902, GAMMA 2190-3743010, OSRAM 112.13.23.3743

KIA Sportage
ATEK 24172175, DEPO 323-2017L-AQ, Hyundai/KIA 294748868

Нива Шевроле
GM 13261948, DEPO 235-2012R-UE, GM 92246245

Lanser 10
DEPO MBLAN07-070, SAT 8321A198, MMC MN186265

Toyota Corolla
SAT 81211-13080, DEPO 212-2079P-AQ, TYC 81211-20470

Prado 150
DEPO TYPRD09-071, SAT 81210-02160, TYC 81025-0W020

Газель
Bosch ALRU.676.512.073/074, РУДЕНСК R0036186

KIA Ceed
DEPO 92202-A2100. TYC 19A840012V, Hyundai/KIA 92202A2000

Использование противотуманных фар в роли дневных ходовых огней

В статье мы рассмотрим правовые нормы, выдвигаемые к оснащению автотранспорта таким видом фар, узнаем об их конструктивных особенностях и строении. Руководствуясь изложенной информацией, вы сможете грамотно подобрать подходящий для вашего авто комплект и научитесь самостоятельно его подключать.

История развития автомобильных фар неразрывно связанна с самой историей автомобилестроения и берет свое начало в первых десятилетиях ХХ века. Желание использовать автомобиль в ночное время и испытывать минимум дискомфорта, передвигаясь в непогоду, толкало инженеров-электриков на создание и усовершенствование электрических автомобильных ламп и всех агрегатов, необходимых для их работы.

Противотуманные фары впервые вошли в заводскую комплектацию Cadillac V16 90-й серии в 1938 году, хотя в роли средств вспомогательного освещения использовались автолюбителями с конца двадцатых годов.

В наши дни этот вид фар выполняет следующие функции:

• осуществляет непосредственную подсветку дорожного полотна, а также обочины в условиях плохой или ограниченной видимости;
• используется как средство улучшения идентификации автомобиля другими участниками дорожного движения;
• служит в качестве альтернативы дневным ходовым огням – противотуманные фары используют как экономичный, щадящий метод улучшения видимости движущегося транспорта днем;
• выступает как элемент автотюнинга, цель которого – визуальные изменения автомобиля без упора на использование противотуманных фар по прямому назначению.



Правовые нормы использования противотуманных фар в Российской Федерации

В отличие от, например, Великобритании, в РФ законодательство допускает использование противотуманок, однако накладывает следующие ограничения:

• линза устройства должна излучать отборный желтый или молочно-белый свет;
• допускается исключительно парная установка источников направленного света с однотипными лампами;
• устройства следует устанавливать ниже или на уровне фар ближнего света с условием, что расстояние между фарой и грунтом будет составлять более 250 миллиметров;
• разнос от габаритов автомобиля должен находиться в пределах 400 миллиметров;
• подключение этого вида фар должно позволять водителю включать и выключать их независимо от штатного светового оборудования;
• угол освещения не может выходить за пределы диапазона от +15° до -10° по вертикали и от +45° до -10° по горизонтали, а также должен исключать возможность ослепления водителя идущего навстречу автомобиля.

Если вы планируете использовать противотуманные фары в роли фонарей дневного света, обратите внимание на дополнительные требования:

• монтажное расстояние между лампами для машин шириной до 1,3 метра должно составлять не менее 400 миллиметров, для всех остальных – от 600 миллиметров;
• фонари дневного света должны автоматически отключаться при переключении на штатный свет.

Виды и типы противотуманных фар

Фары, используемые для замены вышедших из строя штатных устройств или апгрейда, чаще всего выпускаются под конкретную модель автомобиля, оснащаются креплением и корпусом, идентичным оригинальному.

Нештатные противотуманки часто имеют универсальные крепления, позволяющие устанавливать их навесом на бампер, за решетку радиатора или вместо заглушек на бампере, если у нового авто нет предусмотренных комплектацией противотуманных фонарей.

Классифицируются противотуманные фары в основном по типу ламп.

• Галогенные фары – наиболее доступный вариант для большинства автомобилистов. Из-за низкого ресурса ламп их приходится менять чаще, чем устроенные по другому принципу. Так что нелишним будет удостовериться в простоте замены лампы.
• Фары на базе ксеноновых ламп стоят дороже, но обладают лучшими характеристиками по длительности использования и эффективности подсветки дороги в туман.
• Светодиодные противотуманные фары экономичны и долговечны, но и дороги. Кроме того, их неправильный монтаж или недостаточная вентиляция приводят к перегреву и, как следствие, сокращению срока эксплуатации.



Материалы, используемые в изготовлении корпусов

Материал корпуса зачастую привязан к географии фабрики-изготовителя. Китайские «ноунейм»-фары часто изготавливаются из хрупкого пластика, не выдерживающего условий эксплуатации на наших дорогах. В то же время уважающие себя бренды из Поднебесной используют для отливки корпусов алюминий.

Европейские бренды ставят во главу угла надежность, качество и технологичность. В частности, корпуса противотуманных фар Hella изготавливаются из магниевых сплавов.

Бренды родом из СНГ преимущественно либо используют ВАЗовские наработки, либо копируют чужие идеи. Соответственно, корпуса для фар изготавливаются из всех доступных материалов.

Конструкция рассеивателя

Выбирая фару со стеклянной линзой-рассеивателем, убедитесь, что стекло достаточно толстое, а конструкция фары позволяет заменить его.

9 условий грамотного выбора фар против тумана и непогоды

Выбирая универсальные противотуманные фары, следуйте этой инструкции:

отдайте предпочтение фонарям в прочном корпусе из материала, стойкого к механическим повреждениям и температурному воздействию, с возможностью закрыть стекло заглушками;

во включенном состоянии фары должны давать широкий пучок света с четкой верхней границей;

цвет линзы – вопрос ваших личных предпочтений, главное – исполнение из толстого, прочного стекла;

аэродинамическая форма корпуса и стекла позволит избежать возникновения в процессе эксплуатации дополнительных шумов;

покупая линзованные противотуманные фары под ксеноновую лампу, уделите особое внимание их настройке, чтобы свет не слепил водителей встречного транспорта;

всем типам ламп в свое время может понадобиться замена, поэтому подбирайте фару, позволяющую с минимальными затратами времени поменять перегоревшую лампу без необходимости разбирать полмашины;

обратите внимание на надежность креплений и наличие возможности регулировать фонарь по вертикали и по горизонтали для точной и надежной настройки;

дизайн фар должен органично вписываться в экстерьер автомобиля, не привлекая при этом излишнего внимания;

помните, что чрезмерная мощность ламп будет негативно сказываться на ресурсах генератора и проводки, поэтому оптимальный выбор – лампы мощностью до 55 Вт.

Именитые производители в комплекте предоставляют схему подключения противотуманных фар, а также все необходимое для коммутации.

Если вы намерены использовать фары по прямому назначению, а не как элемент тюнинга автомобиля – отнеситесь к покупке максимально серьезно, помня, что приобретаете устройство, повышающее безопасность использования транспортного средства.

Прежде чем приступать к выбору конкретного производителя и модели, определитесь со способом крепления, типовым сценарием использования.



Как грамотно подключить фонари?

Если установка фар производится для машины с базовой комплектацией, предусматривающей возможность такой установки – найдите фары, рекомендуемые производителем или их аналог, поищите схему подключения для вашего автомобиля.

В случае тюнинга или замены поврежденной противотуманной фары основные сложности возникают на этапе демонтажа старого устройства. Решить их можно, найдя информацию о схеме крепления в Сети или обратившись в автомастерскую. В остальном при использовании оригинальных запчастей сложностей возникнуть не должно.

Монтаж фонарей на старые машины отечественного и зарубежного производства потребует от вас опыта работы с автоэлектрикой на уровне самостоятельной установки автомагнитолы. Для «ВАЗов», «Волг» и «Москвичей» подойдет схема, используемая в поздних моделях «Жигулей».

Для установки понадобятся:

• комплект понравившихся вам фар; в зависимости от их комплектации дальнейший список может быть сокращен или дополнен;
• стандартный набор инструментов – он вам понадобится и для замены лампы противотуманной фары;
• реле в комплекте с колодкой и соединительными проводами;
• дополнительный проводной предохранитель на 15А;
• 6-10 метров двужильного силового кабеля с сечением не менее 1,5 мм² (если не входит в комплект поставки фар);
• комплект клемм мама/папа, а также для массы на кузов;
• стяжки для крепления кабелей;
• кнопка включения фар (рекомендуется брать с подсветкой).

Готовые комплекты можно приобрести на радиорынках или в автомагазинах.

Приступим непосредственно к монтажу:

снимаем клеммы с аккумулятора в соответствии с правилами техники безопасности;

если на приборной панели зарезервировано место под кнопку включения противотуманных фар, убираем заглушку и фиксируем на ее месте кнопку;

демонтируем панель торпеды (для этого понадобится лампочка-индикатор работы печки) – отслеживаем провода, ее питающие, до двухконтактного разъема, подключаем к нему контакт с реле;

второй провод, идущий от реле, подключаем на кнопку; со свободной клеммы пускаем провод на 85-й разъем реле – мы получили цепь, запитывающую кнопку с реле;

крепим реле в подходящем месте под торпедой;

доступным способом тянем провод от 87-го контакта до аккумулятора, не забывая, что на нем понадобится дополнительный предохранитель в 15А, расположенный как можно ближе к источнику питания;

86-й контакт пускаем на корпус;

объединяем минуса, идущие с фар, крепим их на кузов;

плюсы собираем в жгут, отправляем на 30-ю клемму реле;

возвращаем питание на аккумулятор и наслаждаемся отлично выполненной работой!



Настраиваем противотуманки!

Все виды фар, включая диодные противотуманные фары, после установки требуют подстройки. На СТО для этого используется спецоборудование, позволяющее максимально точно выстроить световой пучок. Однако отрегулировать противотуманки можно и вручную.

Для этого вам понадобится:

• подготовить машину – для регулировки нужно залить по меньшей мере полбака топлива, а в багажник положить груз массой до 100 килограммов;
• заручиться поддержкой помощника одинаковой с вами массы;
• удостовериться в том, что давление в шинах соответствует рекомендуемому;
• найти гладкую стену, расположенную в 7-10 метрах от припаркованного на ровном месте авто.

Приступая к процедуре, следуйте инструкции:

делаем на стене отметку на высоте размещения фонарей;

включаем ближний свет и отмечаем центры лучей;

настраиваем фары таким образом, чтобы верхняя граница луча была на 10-15 сантиметров ниже их расположения;

подстраиваем расстояние между центрами лучей фонарей до 1,2 метра.

Интенсивность светового потока будет зависеть от типа лампочки в противотуманных фарах и их конструкции. Большинство современных фар позволяет подстраивать фокус и комплектуется схемой регулировки.

Если вы все сделали верно, то теперь сможете с большей безопасностью передвигаться по трассе, используя противотуманные фары в качестве источников дневного освещения. В случае если фары не работают или не удается их подстроить, без визита на СТО не обойтись. Помощь квалифицированного автомеханика позволит вам быстро определить и устранить все ошибки подключения или настройки фар.
